Шестерни ведущего моста передают крутящий момент от трансмиссии к колёсам погрузчика. В типовом мосту вилочного погрузчика они образуют три функциональные группы: главная пара (понижающая ступень с поворотом потока момента), дифференциал (распределение момента между полуосями) и, на части моделей, планетарный колёсный редуктор (дополнительная понижающая ступень в ступице). Микскар поставляет ведущую и ведомую шестерни главной пары, полуосевые шестерни и сателлиты дифференциала, шестерни планетарного колёсного редуктора (солнечную, сателлиты, коронную), промежуточные цилиндрические шестерни мостового редуктора — для японских (Toyota, Komatsu, Mitsubishi, TCM, Nissan, Sumitomo), европейских (Linde, Jungheinrich, Still, Kion, OM, BT, Cesab), американских (Hyster, Yale, Caterpillar, Clark, Crown, Raymond), корейских (Doosan, Hyundai, Soosung) и китайских (Heli, Hangcha, EP, Lonking, Maximal, LiuGong, XCMG, JAC, BYD, Goodsense, HC, Noblelift, Zoomlion) машин. Подбор выполняется по числу зубьев, модулю, передаточному числу, посадочному диаметру, шлицам и заводскому номеру по каталогу производителя.
Чтобы корректно сформулировать заявку, шестерни ВМ удобно делить на три функциональные группы. Конкретный набор элементов в каждой группе зависит от модели и определяется по каталогу производителя.
Регулировка пятна контакта — стандартная процедура при сборке гипоидной или конической главной пары. Положение пятна показывает, в какую сторону смещать пиньон или ведомую и какие шиммы корректировать. Конкретные значения преднатяга, бокового зазора и моментов затяжки берутся из сервисного руководства производителя.
Целевое положение пятна при правильной сборке пары.
Указывает на необходимость смещения пиньона по регламенту мануала.
Указывает на смещение пиньона в противоположную сторону по регламенту мануала.
Связано с величиной бокового зазора; корректируется шиммами дифференциала.
Также связано с боковым зазором, но требует обратного смещения шиммов.
Признак выработки зубьев — требуется дефектовка и при необходимости замена пары.
Микскар работает по всем основным направлениям складской техники. Подбор шестерни выполняется по серийному номеру моста и каталогу производителя машины.
Toyota, Komatsu, Mitsubishi, TCM, Nissan, Sumitomo.
Linde, Jungheinrich, Still, Kion, OM, BT, Cesab.
Hyster, Yale, Caterpillar, Clark, Crown, Raymond.
Doosan, Hyundai, Soosung, Clark Material Korea.
Heli, Hangcha, EP, Lonking, Maximal, LiuGong, XCMG, JAC, BYD, Goodsense, HC, Noblelift, Zoomlion.
Ниже — справочные типы зацеплений, встречающиеся в мостах вилочных погрузчиков. Какой именно тип применён в конкретной машине, определяется по каталогу производителя — без сверки по серийнику делать вывод по бренду некорректно.
| Узел | Тип зацепления | Назначение | Особенность подбора |
|---|---|---|---|
| Главная пара | Гипоидное (со смещением осей) | Понижение и поворот потока момента на 90° | парой регулировка пятна контакта |
| Главная пара | Спирально-коническое | То же, без смещения осей | парой регулировка пятна контакта |
| Главная пара | Коническое прямозубое | Понижение и поворот потока момента на 90° | парой регулировка зазора |
| Полуосевые шестерни | Коническое прямозубое | Соединение с полуосями в дифференциале | комплектом с сателлитами и шайбами |

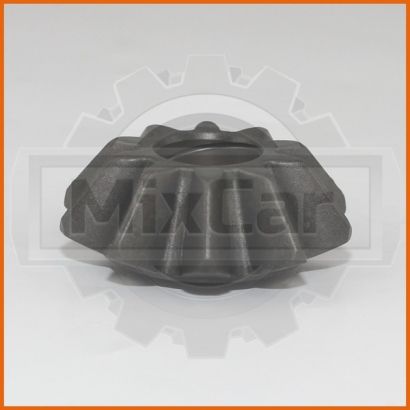

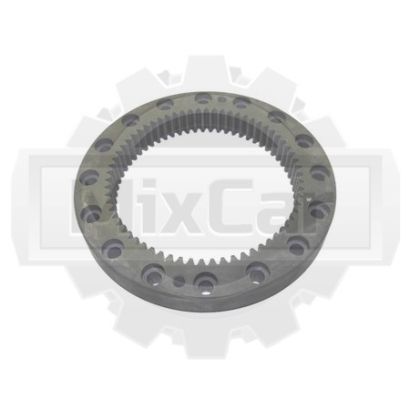

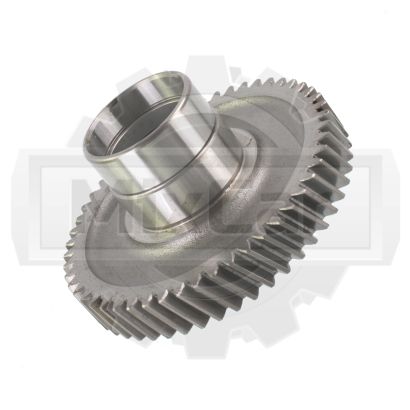

| Сателлиты дифференциала | Коническое прямозубое | Распределение момента между полуосями | комплектом с осью и шайбами |
| Планетарный колёсный редуктор | Цилиндрическое (прямозубое) | Дополнительное понижение в ступице | в сборе солнце + сателлиты + корона |
| Промежуточная цилиндрическая | Цилиндрическое (прямозубое или косозубое) | Промежуточная ступень редуктора моста | с подшипниками вала |
Шум и характер работы моста — типовые диагностические признаки. Симптомы ниже носят справочный характер и не привязаны к конкретным моделям: окончательный диагноз ставится при разборке узла.
Шум усиливается при разгоне с грузом и пропадает на накате — типичный признак износа рабочей стороны зубьев главной пары.
Главная параШум именно при сбросе нагрузки указывает на проблемы по обратной стороне зубьев главной пары — обычно связан с неверной регулировкой или износом.
Регулировка / износ пары«Лязг» или толчок при реверсе — признак увеличенного люфта в дифференциале (ось сателлитов, сателлиты, шайбы).
ДифференциалЩелчок раз за оборот колеса в повороте — возможный признак выкрашивания зуба полуосевой или сателлита.
Полуосевая / сателлитЛокализованный звук со стороны одного колеса при наличии планетарного колёсного редуктора — повод проверить элементы планетарки.
Планетарный редукторВысокочастотный звук, меняющийся со скоростью движения — может быть связан с износом промежуточной цилиндрической пары или подшипников её вала.
Промежуточная параЭти принципы применимы ко всем перечисленным брендам. Конкретные моменты затяжки, величина преднатяга и бокового зазора берутся из сервисного руководства производителя моста.
Ведущая и ведомая шестерни главной пары имеют совместную обкатку и подбираются как комплект; раздельная замена не предусмотрена.
После замены пары обязательны проверка пятна контакта и установка зазора по регламенту производителя с использованием шиммов.
Полуосевые шестерни и сателлиты меняются комплектом вместе с осью сателлитов и опорными шайбами.
Солнечная, сателлиты и коронная шестерня колёсного редуктора подбираются как комплект; элементы не унифицированы между моделями.
Зубья шестерён ВМ имеют закалённый рабочий слой; восстановление наплавкой нарушает термообработку и не применяется.
При замене шестерён проверяются и при необходимости заменяются подшипники, сальники, прокладки и шиммы соответствующего узла.
Параметры ниже встречаются в каталогах производителей и в заявках по ведущему мосту. Конкретные значения берутся из каталога производителя машины по серийному номеру моста.
В общем случае нет. Ведущая и ведомая шестерни главной пары — это совместно обкатанный комплект, и производители поставляют их парой. Раздельная замена в штатной сервисной документации не предусмотрена.
На массовых платформах часть сателлитов унифицирована между сериями одного производителя, но число зубьев, модуль и геометрия посадки должны совпадать со штатными. На тяжёлых машинах с собственными мостами сателлиты, как правило, уникальны для конкретной модели — подбор только по штатному номеру.
Стандартная практика — менять сателлиты комплектом вместе с полуосевыми шестернями, осью сателлитов и опорными шайбами. Если износ или повреждение есть на одном элементе, остальные обычно тоже отработали свой ресурс.
Пятно контакта — след, который остаётся на зубе ведомой шестерни после прокрутки пары с контрольной краской. По его положению регулируют шиммами преднатяг подшипников пиньона и боковой зазор, добиваясь геометрии зацепления, заданной производителем.
Восстановление зубьев наплавкой не применяется: рабочий слой шестерён ВМ имеет заводскую термообработку, нарушение которой делает зуб непригодным к нагрузке. Замена выполняется новой деталью.
Без согласования с производителем — нет. На электропогрузчиках это влияет на работу контроллера тяги, на машинах с ДВС изменяет максимальный момент и скорость. Подбор главной пары выполняется со штатным передаточным числом конкретной модели.
Да, но на ричтраках и электроштабелёрах с планетарным колёсным редуктором или мотор-редукторным приводом шестерни обычно поставляются в составе сборки. Подбор выполняется по штатному артикулу узла.
Да. Микскар может сформировать комплект для дифференциала: полуосевые шестерни, сателлиты, ось сателлитов, опорные шайбы, прокладки и шиммы крышек — одной отгрузкой по России под конкретный серийный номер моста.
Пришлите марку и модель машины, серийный номер ведущего моста и фото изношенной детали. Мы подберём по каталогу производителя главную пару (гипоидную, спирально-коническую или коническую прямозубую), полуосевые и сателлиты дифференциала, элементы планетарного колёсного редуктора (солнечная, сателлиты, коронная), промежуточные цилиндрические шестерни — вместе с сопутствующими шиммами, подшипниками и прокладками. Доставка по России.
