Платы управления для вилочных погрузчиков

Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

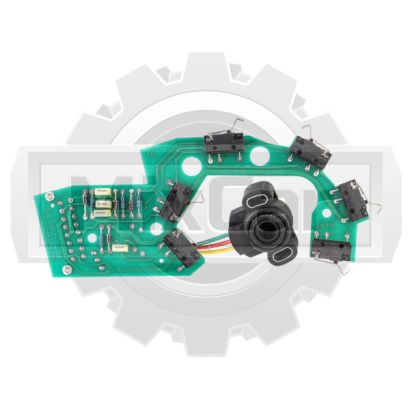

Плата управления Linde (3093607016)

В наличии: 1 шт

Код: ЦБ-99097404

Бренд: Linde

Запрос цены и наличия:

Введите свои данные.

28442 ₽

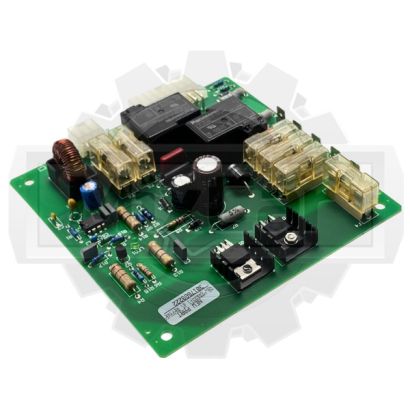

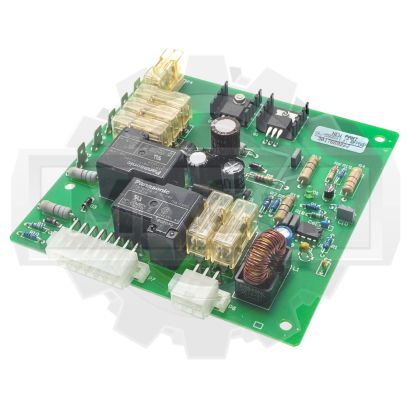

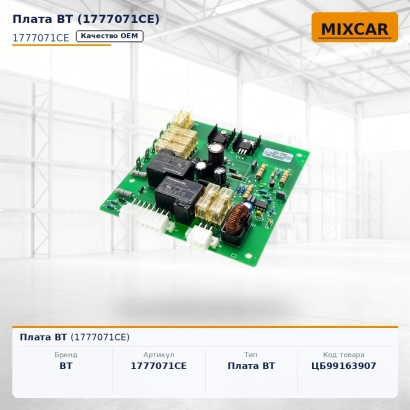

Плата BT (1777071CE)

Под заказ

Код: ЦБ-99163907

Бренд: BT

Запрос цены и наличия:

Введите свои данные.

от 26387 ₽

запросить

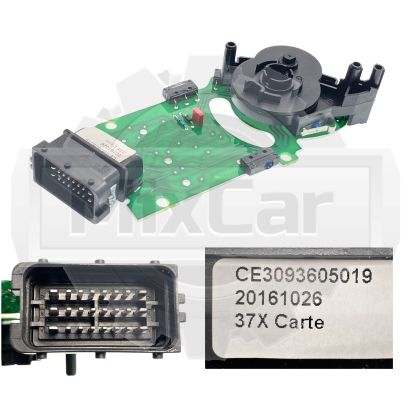

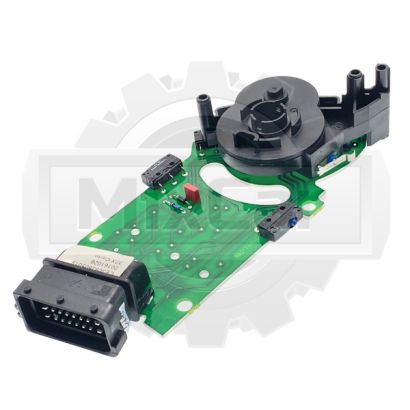

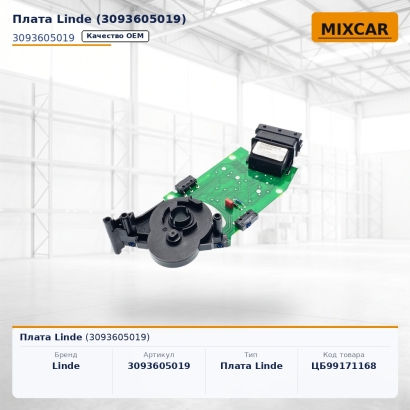

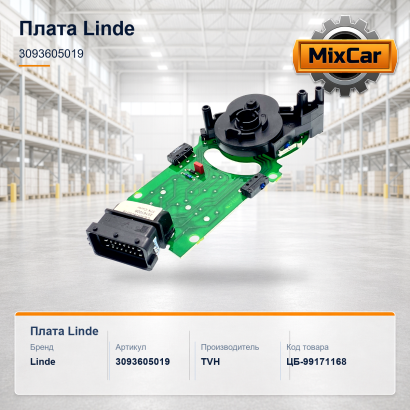

Плата Linde (3093605019)

Под заказ

Код: ЦБ-99171168

Бренд: Linde

Запрос цены и наличия:

Введите свои данные.

от 2740 ₽

запросить

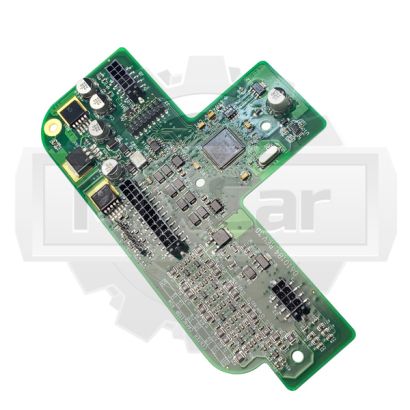

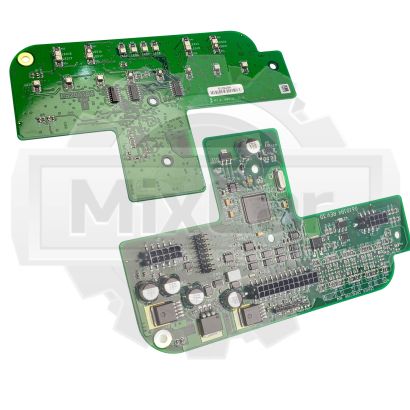

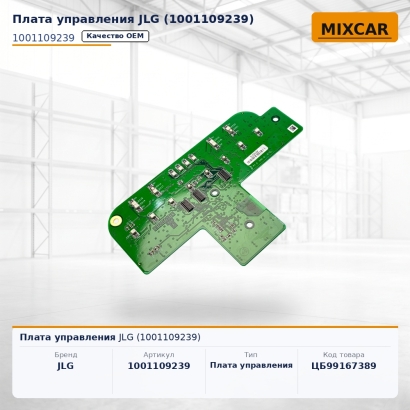

Плата управления JLG (1001109239)

Под заказ

Код: ЦБ-99167389

Бренд: JLG

Запрос цены и наличия:

Введите свои данные.

от 83266 ₽

запросить

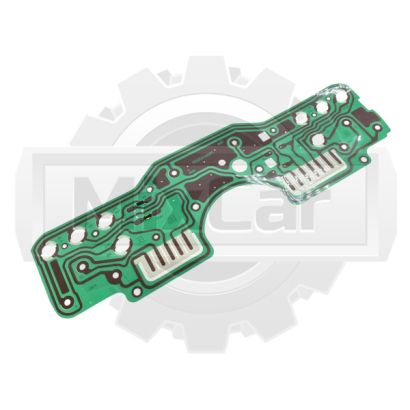

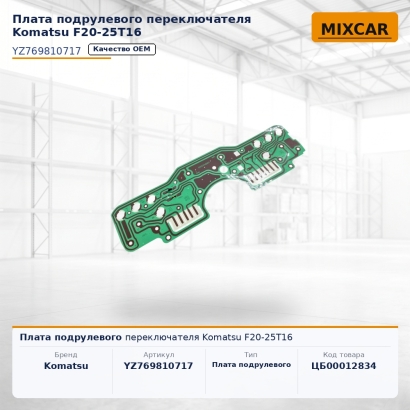

Плата подрулевого переключателя Komatsu

Под заказ

Код: ЦБ-00012834

Бренд: Komatsu

Запрос цены и наличия:

Введите свои данные.

от 5686 ₽

запросить

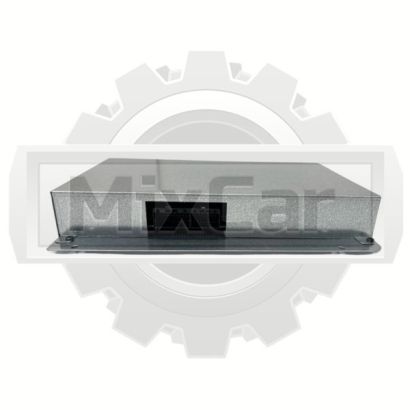

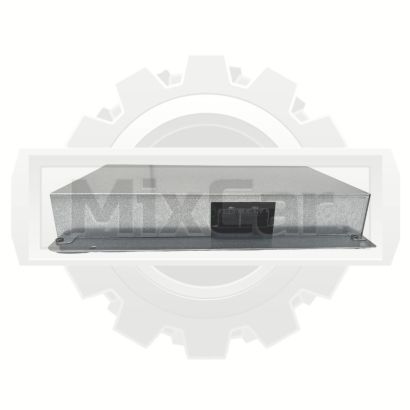

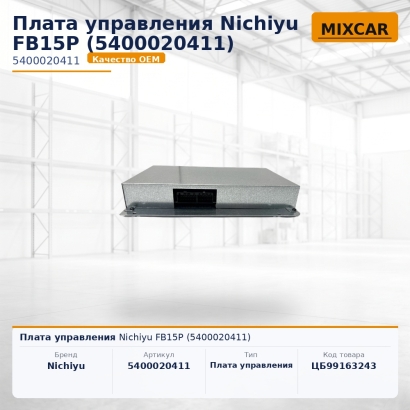

Плата управления Nichiyu FB15P (5400020411)

Под заказ

Код: ЦБ-99163243

Бренд: Nichiyu

Запрос цены и наличия:

Введите свои данные.

от 52372 ₽

запросить

Плата управления Karcher (66829940)

Под заказ

Код: ЦБ-99160952

Бренд: Karcher

Запрос цены и наличия:

Введите свои данные.

от 443465 ₽

запросить

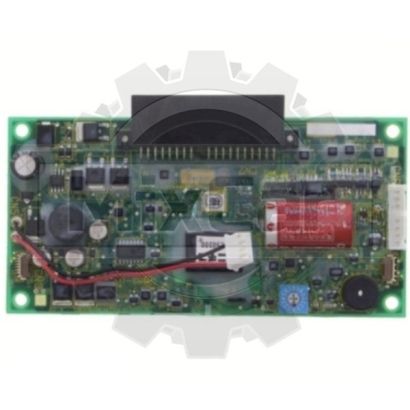

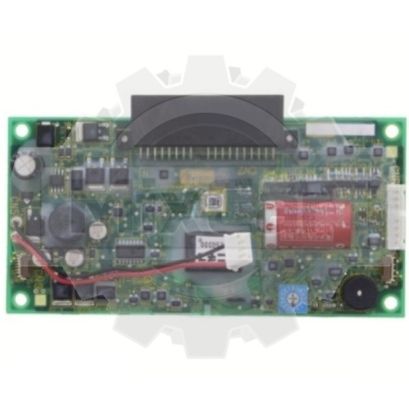

Плата TVH (18497711)

Под заказ

Код: ЦБ-99161695

Бренд: TVH

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

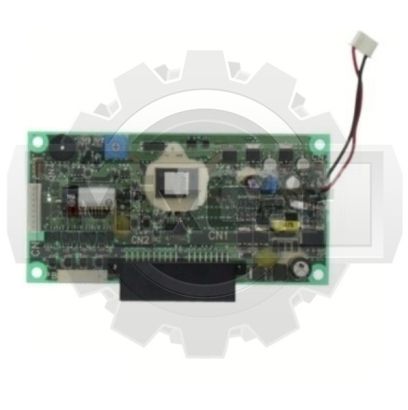

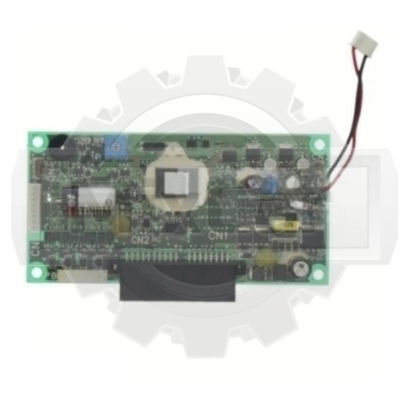

Плата печатная Nichiyu (5400015780)

Под заказ

Код: ЦБ-99156901

Бренд: Nichiyu

Запрос цены и наличия:

Введите свои данные.

от 119960 ₽

запросить

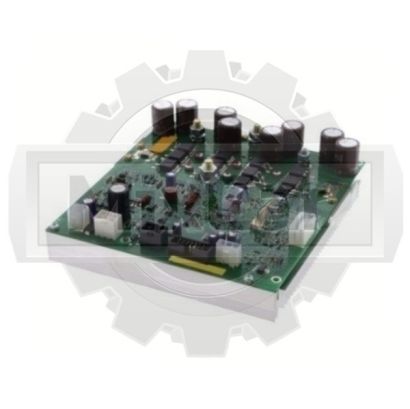

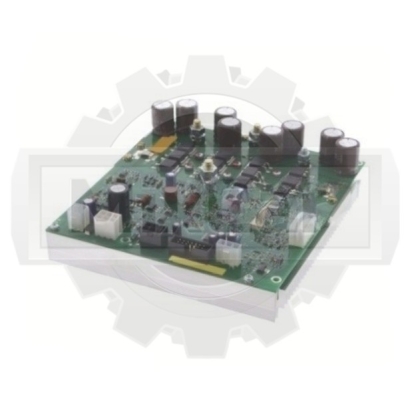

Плата управления Karcher (66827460)

Под заказ

Код: ЦБ-99160947

Бренд: Karcher

Запрос цены и наличия:

Введите свои данные.

от 212967 ₽

запросить

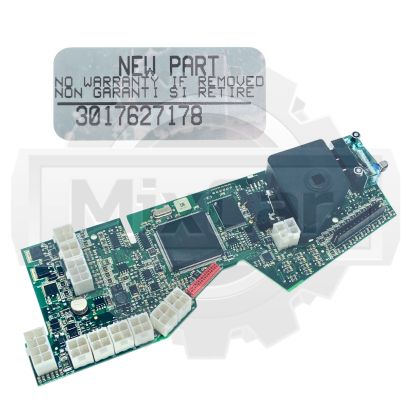

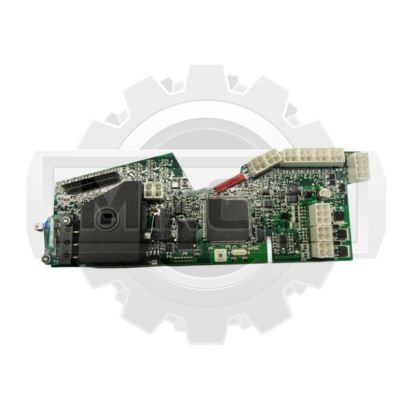

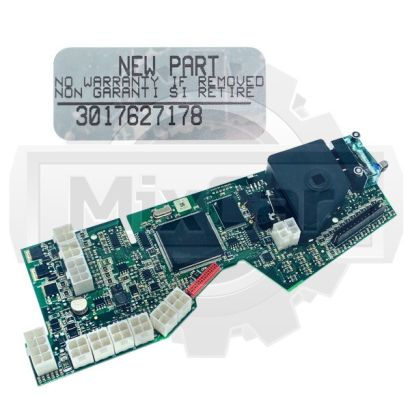

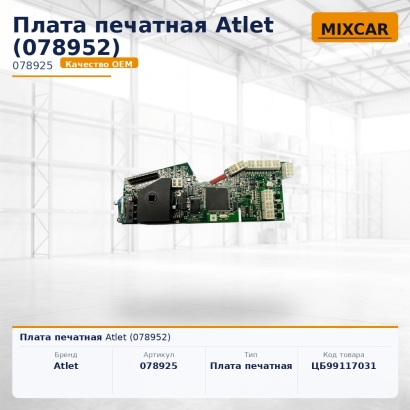

Плата печатная Atlet (078952)

Под заказ

Код: ЦБ-99117031

Бренд: Atlet

Запрос цены и наличия:

Введите свои данные.

от 85620 ₽

запросить

Печатные платы TCM (17P1260605)

Под заказ

Код: ЦБ-99060268

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

от 387980 ₽

запросить

Плата (33541637)

Под заказ

Код: ЦБ-99143144

Запрос цены и наличия:

Введите свои данные.

от 15646 ₽

запросить

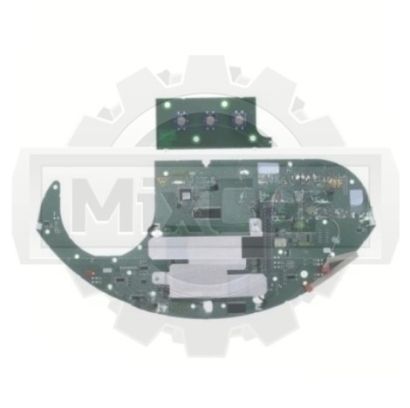

Плата Still (8434921)

Под заказ

Код: ЦБ-99130368

Бренд: Still

Запрос цены и наличия:

Введите свои данные.

от 517000 ₽

запросить

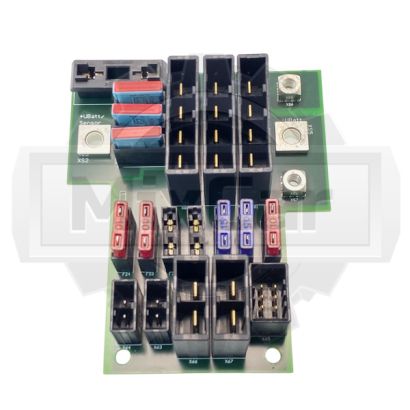

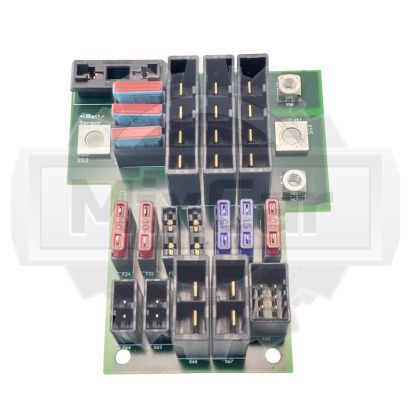

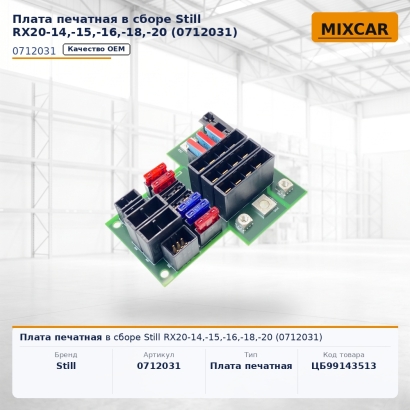

Плата печатная в сборе Still RX20-14,-15,-16,-18,-20 (0712031)

Плата печатная в сборе Still (0712031)

Под заказ

Код: ЦБ-99143513

Бренд: Still

Запрос цены и наличия:

Введите свои данные.

от 29988 ₽

запросить

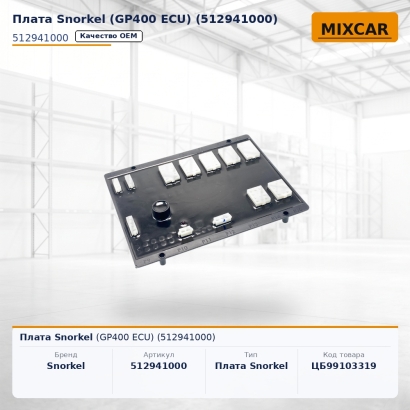

Плата Snorkel (GP400 ECU) (512941000)

Под заказ

Код: ЦБ-99103319

Бренд: Snorkel

Запрос цены и наличия:

Введите свои данные.

от 163736 ₽

запросить

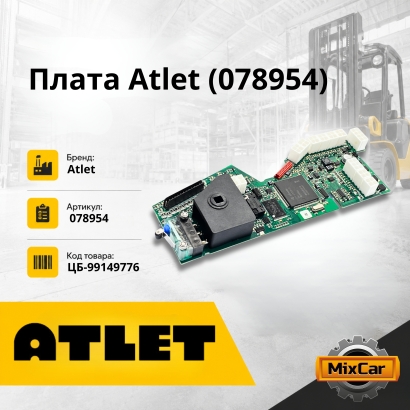

Плата Atlet (078954)

Под заказ

Код: ЦБ-99149776

Бренд: Atlet

Запрос цены и наличия:

Введите свои данные.

от 142169 ₽

запросить

Плата Jungheinrich (51598232)

Под заказ

Код: ЦБ-99145295

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

от 73250 ₽

запросить

Плата управления Still (0635387)

Под заказ

Код: ЦБ-99155646

Бренд: Still

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

Плата печатная Yale (5502037-80)

Под заказ

Код: ЦБ-99155025

Бренд: Yale

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

Плата Jungheinrich (51548979)

Под заказ

Код: ЦБ-99122339

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

от 185432 ₽

запросить

Плата печатная Yale (5820059-40)

Под заказ

Код: ЦБ-99099240

Бренд: Yale

Запрос цены и наличия:

Введите свои данные.

от 176091 ₽

запросить

Плата печатная Still (45583608600)

Под заказ

Код: ЦБ-99139776

Бренд: Still

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

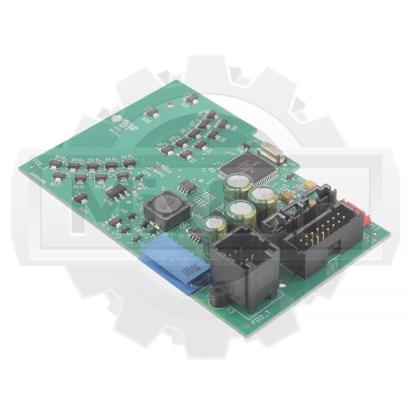

Плата печатная (17033681)

Под заказ

Код: ЦБ-99145190

Запрос цены и наличия:

Введите свои данные.

от 75297 ₽

запросить

Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

Электрооборудование · контроллеры тяги, гидравлики, дисплея и зарядки

Платы управления и электронные модули для вилочных погрузчиков

Плата управления — это «мозг» отдельного узла погрузчика: контроллер тяги превращает сигнал с педали газа и переключателя реверса в управление силовыми ключами тягового двигателя, контроллер подъёма и гидравлики управляет электронасосом и пропорциональными клапанами мачты, плата приборной панели — выводит моточасы, BDI и коды ошибок, плата зарядного устройства — ведёт цикл заряда тяговой АКБ. На современных машинах эти платы связаны между собой по CAN-шине и работают как единая электронная система: отказ одной из них чаще всего парализует целый блок функций — машина не едет, не поднимает, не заряжается или постоянно сбрасывает контактор. Микскар поставляет контроллеры тяги (traction controller), контроллеры подъёма (pump / lift controller), платы приборной панели и BDI, платы зарядных устройств, реле-регуляторы напряжения, силовые модули MOSFET и IGBT, платы рулевого управления, платы джойстика и зажигания для японских, западных и китайских вилочных погрузчиков, а также сменные платы для популярных контроллеров ZAPI, Curtis, Sevcon и Inmotion на машинах Toyota, Komatsu, Mitsubishi, TCM, Nissan, Linde, Jungheinrich, Still, Hyster, Yale, Caterpillar, Clark, Heli, Hangcha, Lonking, Maximal, EP Equipment, LiuGong, XCMG, JAC и BYD. Конкретные параметры (напряжение бортсети, рабочий ток, протокол связи, прошивка и заводской номер платы) в общем описании не приводим — они различаются между моделями и должны браться из каталога производителя.

Подобрать плату управления Связаться с менеджером

Контроллеры тяги и гидравлики traction, pump и lift controller, ZAPI, Curtis, Sevcon

Платы дисплея, BDI и зарядки панель приборов, индикатор АКБ, плата зарядного устройства

Подбор по заводскому номеру и протоколу связи: CAN / J1939 / дискретные входы

Какую роль играют платы управления на погрузчике

На электрическом погрузчике или ричтраке практически каждое движение машины проходит через электронные платы: педаль газа даёт сигнал контроллеру тяги, джойстик мачты — контроллеру гидравлики, замок зажигания и сиденье — плате приборной панели, а тяговая АКБ заряжается через плату зарядного устройства. На дизельных и газовых погрузчиках электроники меньше, но и там есть платы управления зажиганием, предпусковым подогревом, приборной панелью и автоматической трансмиссией.

Когда плата выгорает или «уходит в ошибку», машина чаще всего остаётся внешне исправной: контактор щёлкает, лампы горят, двигатели крутятся «вхолостую», но штатные функции не разблокируются. Поэтому диагностика начинается с чтения кодов ошибок контроллера и проверки питания плат, а замена сводится к подбору идентичной платы по заводскому номеру с учётом версии прошивки и протокола связи с другими модулями машины.

Виды плат и контроллеров

Ниже — основные группы плат, которые встречаются на стандартной складской технике. Каждая группа подбирается отдельно под конкретный узел машины.

Контроллер тяги (traction controller)

Главный «мозг» электропогрузчика: управляет тяговым двигателем через MOSFET- или IGBT-ключи, обрабатывает педаль, реверс, BDI и блокировки.

Контроллер подъёма (pump / lift controller)

Отдельный контроллер для электронасоса и пропорциональных клапанов мачты — управляет подъёмом, опусканием, наклоном и боковым смещением каретки.

Плата приборной панели

Логика панели приборов: моточасы, BDI, коды ошибок, индикаторы зарядки, давления масла и температуры, кнопки режимов и подсветка.

Плата индикатора заряда АКБ (BDI)

Отдельная плата индикатора заряда тяговой батареи с шунтом измерения тока. Считает разряд, блокирует подъём при низком уровне, ведёт счётчик циклов.

Плата зарядного устройства

Управляющая плата встроенного или внешнего зарядного устройства тяговой АКБ: задаёт профиль заряда, контролирует ток и напряжение, ведёт лог циклов.

Реле-регулятор напряжения

Плата стабилизации напряжения генератора на дизельных и газовых погрузчиках. Поддерживает зарядку стартерной АКБ и питание бортовых потребителей.

Силовой модуль MOSFET / IGBT

Силовая часть контроллера — сборка ключей с радиатором и драйвером. Чаще всего меняется именно она при выгоревших ключах после короткого замыкания.

Плата рулевого управления

Контроллер электроусилителя руля и датчиков угла поворота: задаёт усилие на руле и согласует поворот колёс с режимом движения.

Плата джойстика и зажигания

Плата в основании джойстика управления мачтой и плата замка зажигания: оцифровывают сигналы микриков и передают их в контроллер по CAN или дискретным входам.

Модели погрузчиков и контроллеров, под которые подбираем

Микскар работает по всем трём направлениям складской техники сразу и подбирает платы управления под штатные контроллеры машины — в том числе под популярные ZAPI, Curtis, Sevcon и Inmotion.

Япония

Toyota, Komatsu, TCM, Mitsubishi, Nissan — серии 7F / 8F / FD / FG / FB.

Toyota 8FD25
Toyota 8FBN25
Toyota 7FBR15
Komatsu FD25-17
Komatsu FB25-12
TCM FD30T3
TCM FB25-7
Mitsubishi FD30N
Mitsubishi FB25N
Nissan PF02A25

Европа и США

Linde, Jungheinrich, Still, Hyster, Yale, Caterpillar, Clark + контроллеры ZAPI, Curtis, Sevcon, Inmotion.

Linde H30D
Linde E25
Linde R14
Jungheinrich EFG 425
Jungheinrich ETV 216
Still RX20-20
Still R70-30
Hyster H3.0FT
Yale GDP30VX
Caterpillar EP25N
Clark C30
ZAPI ACE2 / FZ4
Curtis 1234 / 1238
Sevcon Gen4
Inmotion ACT

Китай

Heli, Hangcha, Lonking, Maximal, EP, LiuGong, XCMG, JAC, BYD.

Heli CPCD25
Heli CPD25
Hangcha CPCD30-XW
Hangcha CPD25-XD4
Lonking LG30DT
Maximal FD30T-C2WC2
EP CPCD30T8
EP CPD25F8
LiuGong CLG2030H
XCMG XCB-D30
JAC CPCD30
BYD ECB25

КОНТРОЛЛЕР В СБОРЕ

Готовый контроллер

Контроллер тяги или гидравлики целиком в корпусе с радиатором, силовыми ключами и платой логики. Идёт под замену, когда исходный контроллер выгорел или потерял связь с другими модулями машины.

один корпус и один разъём — одна замена;
гарантированная совместимость прошивки и логики;
сохраняется штатное место и крепление;
подбор строго по заводскому номеру.

ОТДЕЛЬНАЯ ПЛАТА

Сменная плата логики

Когда контроллер цел, а сгорела только плата логики — менять весь блок не нужно. Поставим сменную плату внутрь штатного корпуса с тем же протоколом связи и прошивкой.

дешевле полного контроллера в разы;
сохраняется родной радиатор и силовые ключи;
совместима с CAN-шиной машины;
требует точного совпадения версии платы.

СИЛОВОЙ МОДУЛЬ

MOSFET / IGBT-сборка

Когда выгорели только силовые ключи (после КЗ или клина двигателя) — меняется силовой модуль с радиатором, плата логики остаётся родной. Самый дешёвый сценарий восстановления контроллера.

MOSFET-сборки для контроллеров до 48 В;
IGBT-модули для напряжений 72 / 80 / 96 В;
с термопастой и крепёжным комплектом;
подбор по типу ключей и току.

Что используют для подбора платы

Термины ниже встречаются в каталогах производителей погрузчиков, в сервис-мануалах ZAPI, Curtis и Sevcon, а также в заявках на сменные платы. Конкретные параметры (ток, напряжение, прошивка, заводской номер) публикуем только после сверки по каталогу и фото штатной платы.

напряжение бортсети 24 / 36 / 48 / 72 / 80 / 96 В номинальный ток (A) пиковый ток (A, 2 мин) тип ключей: MOSFET / IGBT CAN-шина / J1939 дискретные входы / выходы ШИМ-выход на электронасос пропорциональный клапан battery discharge indicator (BDI) шунт измерения тока профиль заряда АКБ прошивка / firmware сервисный разъём коды ошибок (DTC) тип контроллера: ZAPI / Curtis / Sevcon / Inmotion степень защиты IP65 / IP67 заводской номер платы

контроллер тяги Toyota 8FBN25 плата панели Toyota 8FD25 контроллер подъёма Linde E25 плата дисплея Linde H30D контроллер ричтрака Linde R14 плата Jungheinrich EFG 425 плата ETV 216 плата Still RX20-20 плата Hyster H3.0FT плата Yale ERP25VL плата Heli CPD25 плата Hangcha CPD25-XD4 плата EP CPD25F8 плата BYD ECB25 ZAPI FZ4 контроллер Curtis 1234 контроллер Curtis 1238 контроллер Sevcon Gen4

Признаки, что плата пора менять

Симптомы ниже характерны именно для неисправных плат управления — а не для контакторов, проводки или датчиков. Они помогают сузить ремонт.

Машина «оживает», но не едет

Замок включён, контактор щёлкает, BDI горит, но педаль газа не вызывает движения и в ошибки уходит контроллер тяги — выгорели силовые ключи или плата логики.

Не работает подъём, тяга в норме

Машина едет, но мачта не реагирует на джойстик, электронасос не крутится — отказ контроллера подъёма (pump / lift controller) или его силового модуля.

Плата панели «вешается»

Дисплей зависает на одном экране, моточасы не идут, BDI стоит — отказ платы приборной панели или потеря связи по CAN с контроллером.

АКБ не заряжается до конца

Зарядное устройство включается, но цикл заряда обрывается раньше времени или повторяется в петле — отказ платы зарядного устройства, неверный профиль АКБ.

Постоянные коды ошибок CAN

На панели мигают ошибки связи между модулями (traction ↔ pump ↔ display) — пропала «земля» одной из плат или повреждён CAN-разъём, нужна замена платы.

Гарь и вздутые конденсаторы

На вскрытом контроллере видны вздутые электролиты, гарь возле силовых ключей или потемневшие дорожки — плата не ремонтопригодна, ставится сменная.

Платы управления — самый дорогой узел и самая частая причина «непонятных» отказов

Большая часть «капитальных» отказов электрического погрузчика — «не едет», «не поднимает», «не заряжается», «висит на одной ошибке» — это не двигатель и не АКБ, а сгоревшая плата управления. Поэтому Микскар сразу делает подбор по двум направлениям: оригинальные платы и контроллеры под штатные машины Toyota, Komatsu, Mitsubishi, TCM, Nissan, Linde, Jungheinrich, Still, Hyster, Yale, Caterpillar, Clark, Heli, Hangcha, Lonking, Maximal, EP Equipment, LiuGong, XCMG, JAC, BYD — и сменные платы и силовые модули под популярные универсальные контроллеры ZAPI, Curtis, Sevcon и Inmotion, которые стоят на ричтраках, штабелёрах и электротележках.

Что нужно для заявки

марка и модель погрузчика (Toyota 8FBN25, Komatsu FB25-12, Linde E25, Linde R14, Jungheinrich EFG 425, Jungheinrich ETV 216, Still RX20-20, Hyster H3.0FT, Yale ERP25VL, Heli CPD25, Hangcha CPD25-XD4, EP CPD25F8, BYD ECB25);
серийный номер погрузчика и фото шильдика;
тип машины: дизель, газ, электрический погрузчик, ричтрак, штабелёр, электротележка;
напряжение бортсети (24 / 36 / 48 / 72 / 80 / 96 В);
что заказываете: контроллер тяги, контроллер подъёма, плата приборной панели, плата BDI, плата зарядного устройства, реле-регулятор, силовой модуль MOSFET / IGBT, плата рулевого управления, плата джойстика;
заводской номер на корпусе платы / контроллера или штатный номер запчасти;
тип контроллера, если универсальный: ZAPI ACE2 / FZ4, Curtis 1234 / 1238, Sevcon Gen4, Inmotion ACT;
фото платы или контроллера сверху, снизу и со стороны разъёма;
коды ошибок, которые показывает панель приборов или сервисный программатор;
симптом: машина не едет, не поднимает, не заряжается, дисплей висит, ошибки CAN, видна гарь и вздутые конденсаторы.

Что соберём в одну поставку

контроллер тяги в сборе под штатное место машины;
контроллер подъёма / гидравлики (pump / lift controller);
сменную плату логики внутрь штатного контроллера;
силовой модуль MOSFET / IGBT с радиатором и термопастой;
плату приборной панели и плату BDI;
плату зарядного устройства тяговой АКБ;
реле-регулятор напряжения для дизельных и газовых машин;
плату рулевого управления и плату джойстика;
универсальные контроллеры ZAPI, Curtis, Sevcon, Inmotion под замену;
разъёмы Deutsch / AMP, провода и крепёжный комплект.

Отзывы клиентов

Ниже — обобщённые мнения сервисов и складов, заказывавших у Микскар контроллеры тяги, платы панели приборов и силовые модули. Имена и компании приведены в формате, согласованном для публикации.

«Linde E25 — машина перестала ехать после клина тягового двигателя, на панели — ошибка контроллера тяги. Микскар по фото и заводскому номеру подобрал силовой MOSFET-модуль вместо контроллера в сборе — вышло почти втрое дешевле, поставили на родной радиатор, машина снова в строю».

Максим Кравцов сервисный инженер, складской комплекс, Екатеринбург

«Heli CPD25 — мачта перестала подниматься, тяга была в норме, контроллер подъёма ушёл в постоянную ошибку. Микскар прислал плату pump controller точно под нашу версию, поменяли за полдня вместе со жгутом — электронасос снова работает плавно, без рывков».

Игорь Романов главный механик, дистрибьюторский склад, Ростов-на-Дону

«Jungheinrich ETV 216 — на ричтраке постоянно сыпались ошибки CAN между панелью и контроллером тяги, дисплей „зависал“. Микскар подсказал начать с платы приборной панели, прислали сменную плату с правильной прошивкой. После замены ошибки ушли, машина отрабатывает полную смену».

Денис Воронцов заведующий гаражом, логистический терминал, Санкт-Петербург

Частые вопросы по платам управления

Можно ли поставить плату от другого года выпуска погрузчика?

Иногда да, если совпадает контроллер, протокол связи (CAN-шина или дискретные входы), напряжение бортсети, разъём и посадочное место. Но даже у одного производителя платы разных лет могут быть несовместимы по прошивке: BDI, моточасы и блокировки начнут работать неверно. Поэтому подбор идёт строго по заводскому номеру штатной платы.

Меняется ли только плата логики или нужно менять контроллер целиком?

Если выгорели только силовые ключи (после КЗ или клина двигателя) — меняется силовой модуль с радиатором, плата логики остаётся родной. Если повреждена сама плата логики или вздулись электролиты — ставится сменная плата внутрь штатного корпуса. Контроллер целиком меняется, когда повреждены и силовая часть, и логика, либо потерян корпус.

Подойдёт ли универсальный контроллер ZAPI или Curtis вместо штатного?

На многих машинах — да, особенно если штатный контроллер ZAPI, Curtis, Sevcon или Inmotion: меняется только плата или контроллер той же серии с тем же напряжением, током и протоколом. На машинах с фирменным контроллером (Toyota, Linde, Jungheinrich) универсальный аналог поставить можно, но потребуется переделка жгута и настройка прошивки — это уже отдельная инженерная задача.

Нужно ли прошивать новую плату после установки?

Часто да. Платы поставляются с базовой прошивкой и параметрами, но под конкретную машину (тип АКБ, передаточные числа, профиль педали, лимиты подъёма) их нужно настроить через сервисный программатор. Без настройки машина поедет, но BDI, плавность разгона и блокировки будут работать неоптимально.

Можно ли отремонтировать плату вместо замены?

Иногда — например, перепаять вздутые электролитические конденсаторы или заменить отдельные MOSFET. Но если есть гарь возле силовых ключей, потемневшие дорожки или повреждён управляющий микроконтроллер — плата не ремонтопригодна и ставится сменная. Для критичных машин на проде ремонт обычно не делают: дешевле простой избежать заменой.

Подойдёт ли плата на ричтрак или штабелёр?

Да. На ричтраках, штабелёрах и электротележках стоят те же типы плат и контроллеров: traction controller, pump controller, плата приборной панели, BDI, силовые MOSFET / IGBT-модули. Подбор идёт по заводскому номеру и протоколу связи, а не по типу машины.

Как защитить новую плату от повторного выгорания?

Перед установкой обязательно проверить силовую часть: тяговый двигатель на КЗ и клин, контакторы на залипание, проводку на пробой. Если установить новую плату на машину с заклиненным двигателем или КЗ в кабеле, новая плата выгорит так же, как старая — иногда за минуты. Поэтому замена платы всегда сопровождается полной диагностикой силовой цепи.

Подберём плату управления под ваш контроллер

Пришлите марку и модель погрузчика, напряжение бортсети, тип контроллера (ZAPI, Curtis, Sevcon, Inmotion или фирменный), фото платы и заводской номер, а также коды ошибок панели — вернёмся с подходящей платой, силовым модулем или контроллером в сборе одной поставкой по России.

Отправить заявку Позвонить менеджеру
