Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

Палец Jungheinrich (51041352)

В наличии: 396 шт

Код: ЦБ-99121803

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

622 ₽

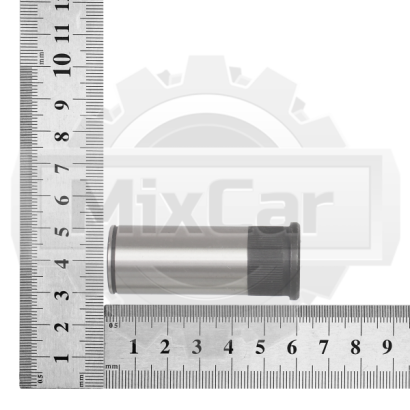

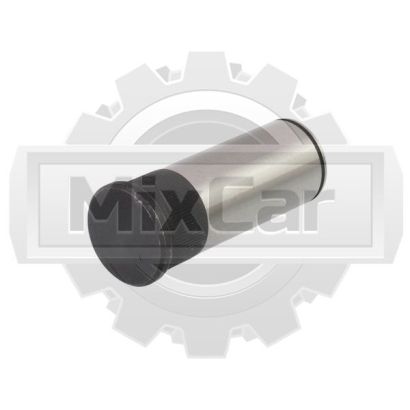

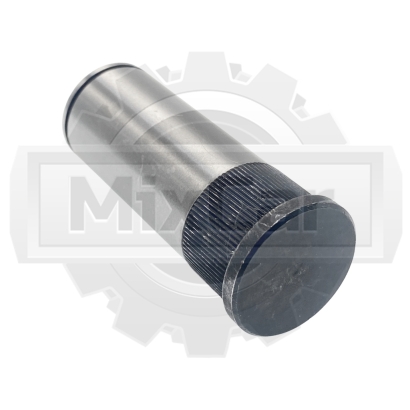

Палец Jungheinrich (50039113)

В наличии: 168 шт

Код: ЦБ-99094974

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

617 ₽

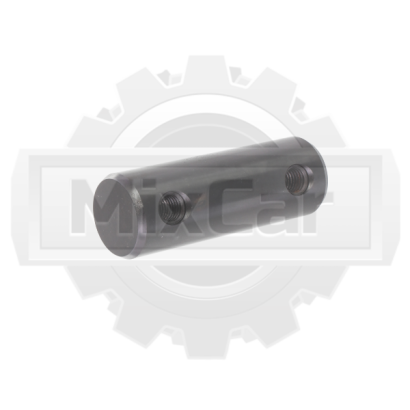

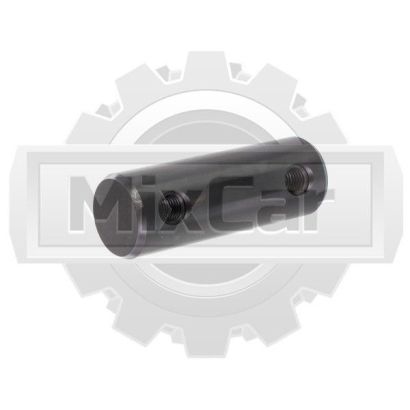

Палец крепления мачты Jungheinrich (51103750)

В наличии: 151 шт

Код: ЦБ-99117230

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

1071 ₽

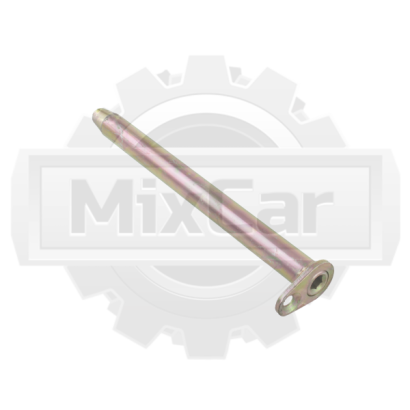

Палец крепления рычага подъемного механизама Jungheinrich...

В наличии: 130 шт

Код: ЦБ-99117232

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

1348 ₽

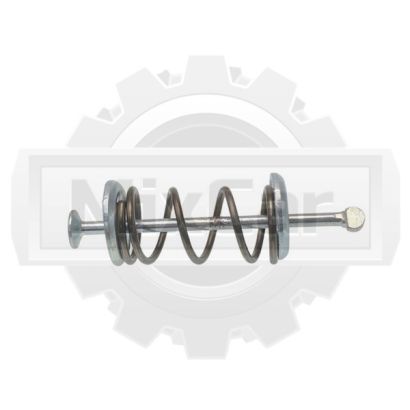

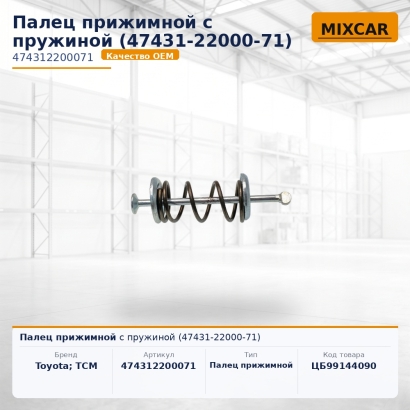

Палец прижимной с пружиной (47431-22000-71)

В наличии: 90 шт

Код: ЦБ-99144090

Бренд: TCM / Toyota

Запрос цены и наличия:

Введите свои данные.

80 ₽

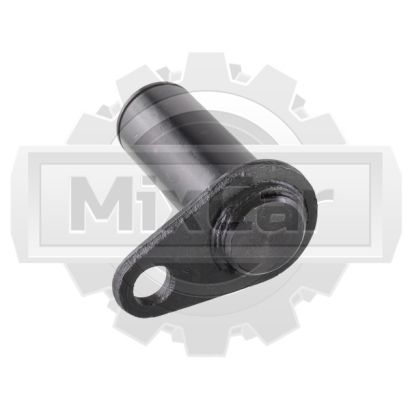

Палец Jungheinrich (51049871)

В наличии: 63 шт

Код: ЦБ-99117228

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

847 ₽

Палец Jungheinrich (50009603)

В наличии: 53 шт

Код: ЦБ-99097133

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

1522 ₽

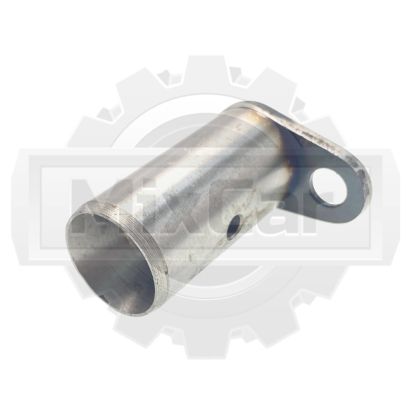

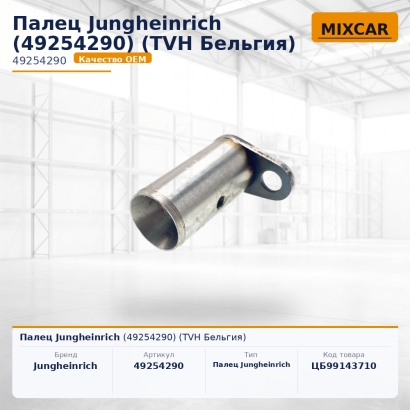

Палец Jungheinrich (49254290)

В наличии: 42 шт

Код: ЦБ-99143710

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

1589 ₽

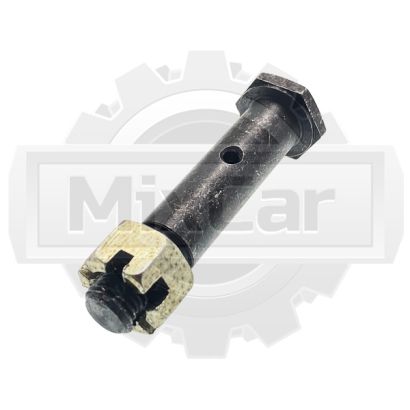

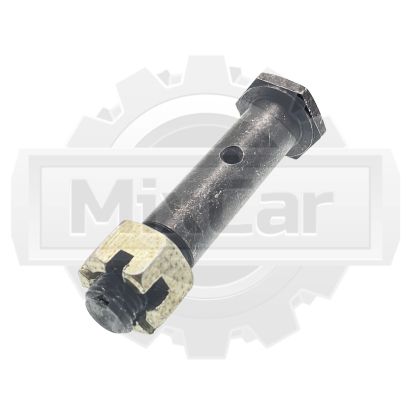

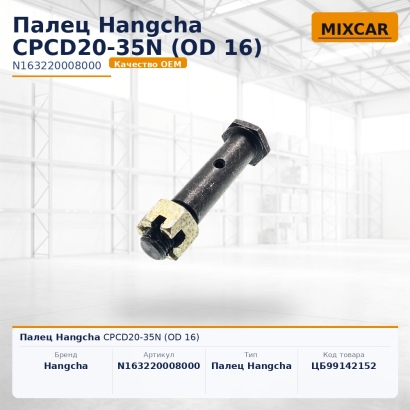

Палец Hangcha (OD 16)

В наличии: 40 шт

Код: ЦБ-99142152

Бренд: Hangcha

Запрос цены и наличия:

Введите свои данные.

285 ₽

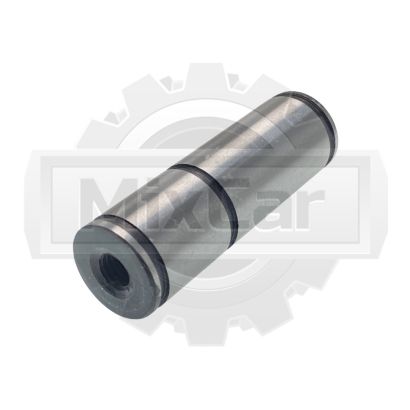

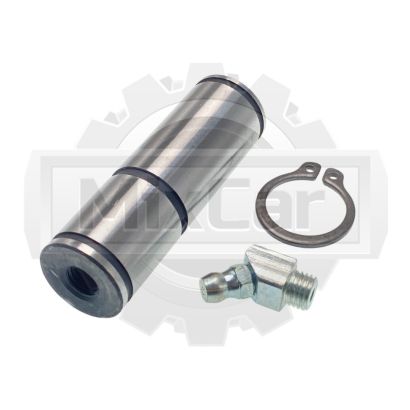

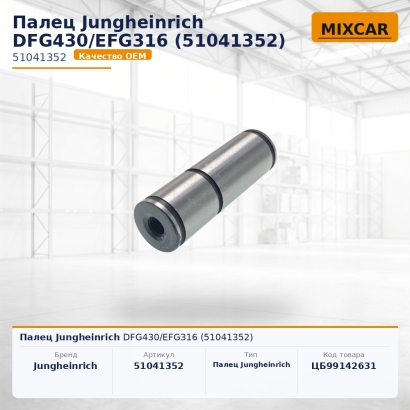

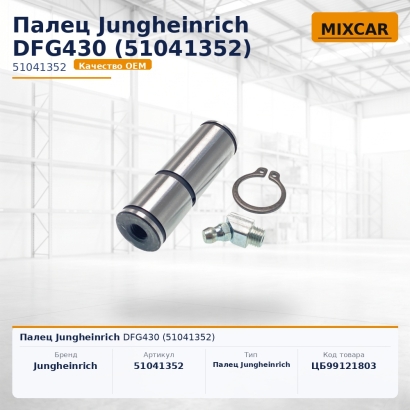

Палец Jungheinrich DFG430 / EFG316 (51041352)

Палец Jungheinrich (51041352)

В наличии: 37 шт

Код: ЦБ-99142631

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

972 ₽

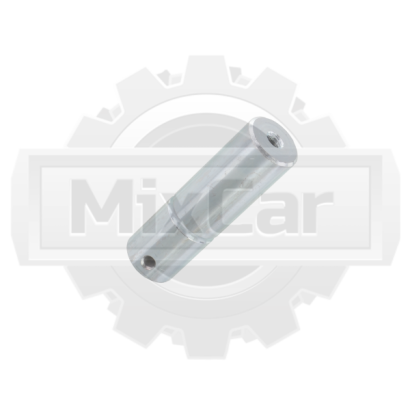

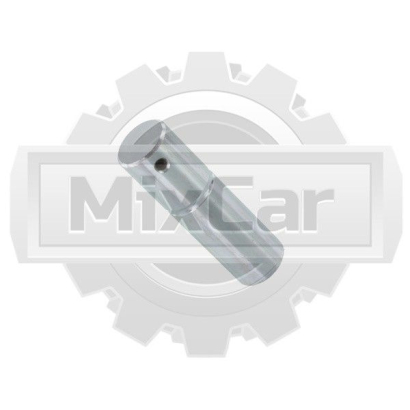

Палец Linde (1814461004)

В наличии: 29 шт

Код: ЦБ-99127084

Бренд: Linde

Запрос цены и наличия:

Введите свои данные.

1494 ₽

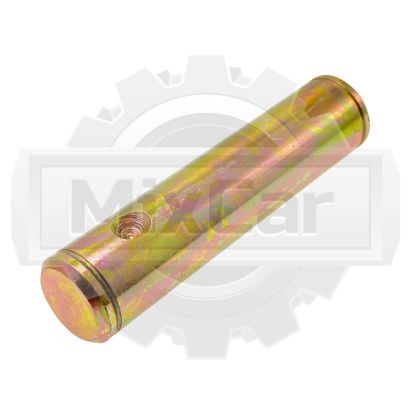

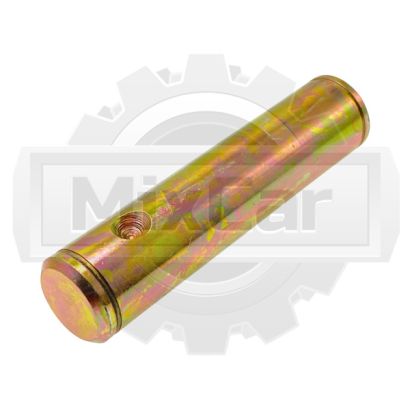

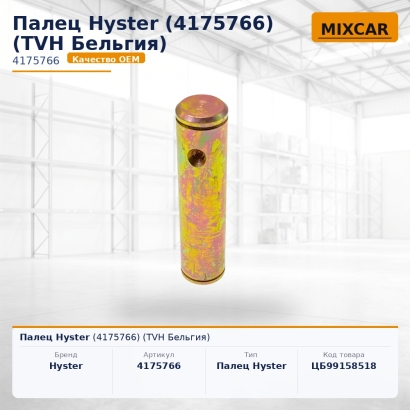

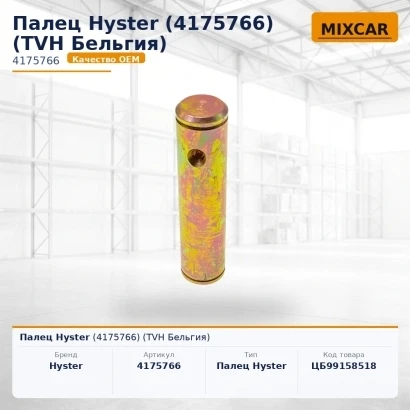

Палец Hyster (4175766)

В наличии: 24 шт

Код: ЦБ-99158518

Бренд: Hyster

Запрос цены и наличия:

Введите свои данные.

1312 ₽

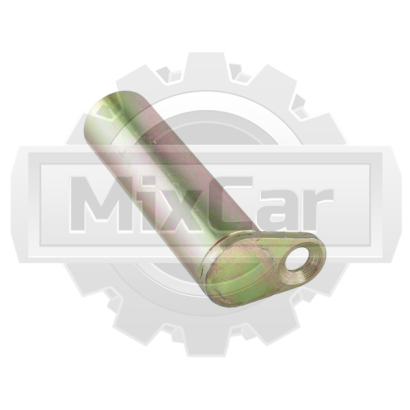

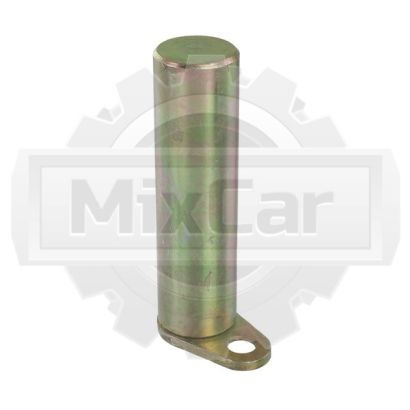

Палец Jungheinrich (50009603) (TVH)

В наличии: 24 шт

Код: ЦБ-99141335

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

4195 ₽

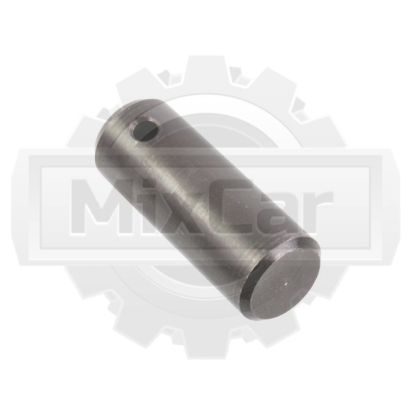

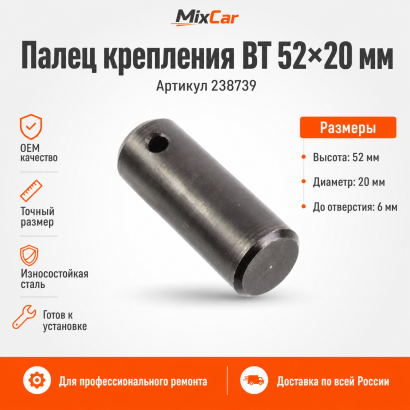

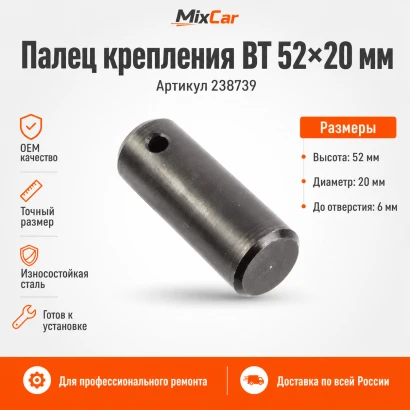

Палец BT (238739)

В наличии: 22 шт

Код: ЦБ-99146560

Бренд: BT

Запрос цены и наличия:

Введите свои данные.

2207 ₽

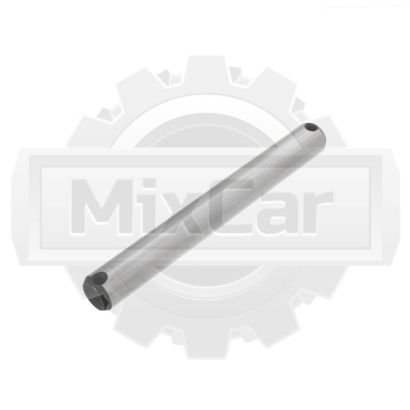

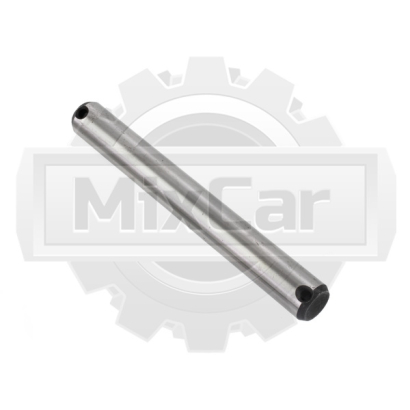

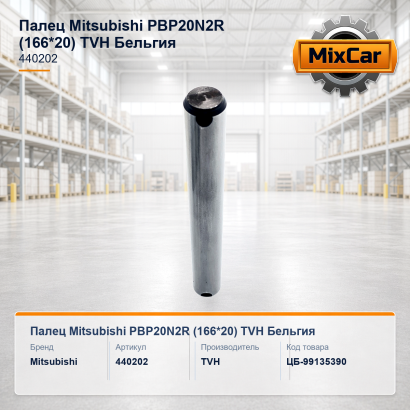

Палец Mitsubishi PBP20N2R (166*20) (440202)

Палец Mitsubishi (166*20) (440202)

В наличии: 22 шт

Код: ЦБ-99135390

Бренд: Mitsubishi

Запрос цены и наличия:

Введите свои данные.

1229 ₽

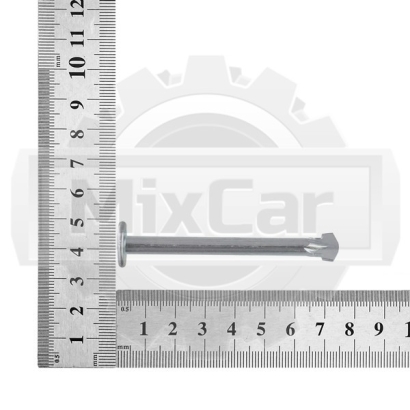

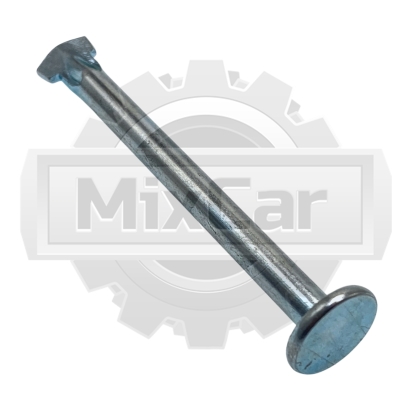

Палец прижимной Komatsu (3EC-30-11380)

В наличии: 22 шт

Код: ЦБ-99135377

Бренд: Komatsu

Запрос цены и наличия:

Введите свои данные.

304 ₽

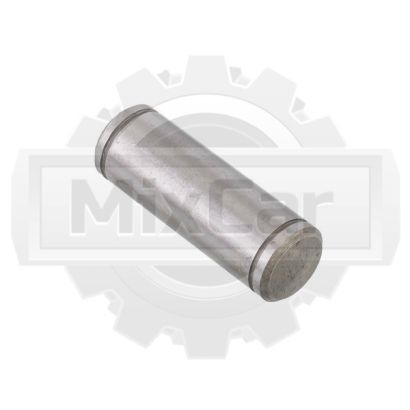

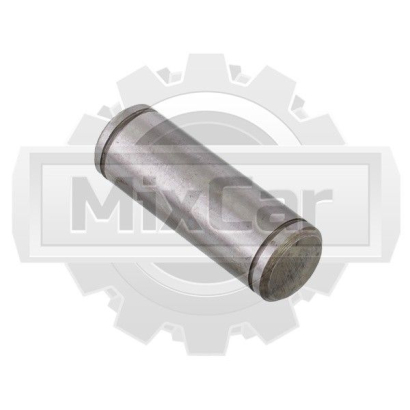

Палец УМ Hyster (J006)

В наличии: 19 шт

Код: ЦБ-99136985

Бренд: Hyster

Запрос цены и наличия:

Введите свои данные.

1366 ₽

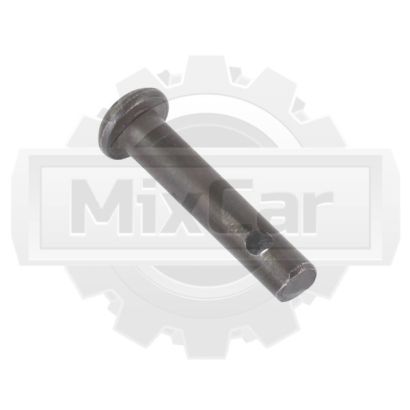

Палец BT (1994033CE)

В наличии: 12 шт

Код: ЦБ-99143733

Бренд: BT

Запрос цены и наличия:

Введите свои данные.

1670 ₽

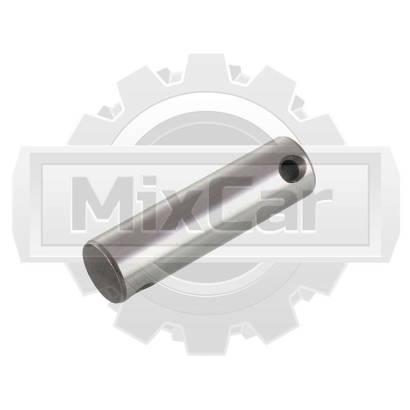

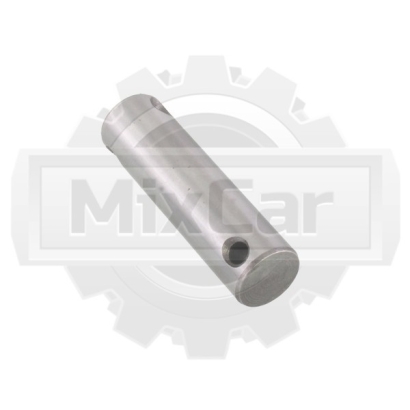

Палец УМ Linde / Still RC41-30 (4092)/OM-Pimespo XD25

Палец УМ / Still (4092)

В наличии: 12 шт

Код: ЦБ-99127746

Бренд: Linde / OM Pimespo / Still

Запрос цены и наличия:

Введите свои данные.

217 ₽

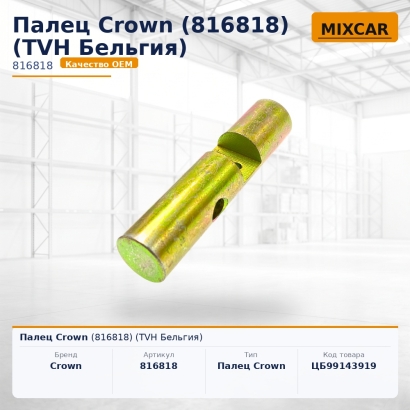

Палец Crown (816818)

В наличии: 10 шт

Код: ЦБ-99143919

Бренд: Crown

Запрос цены и наличия:

Введите свои данные.

1950 ₽

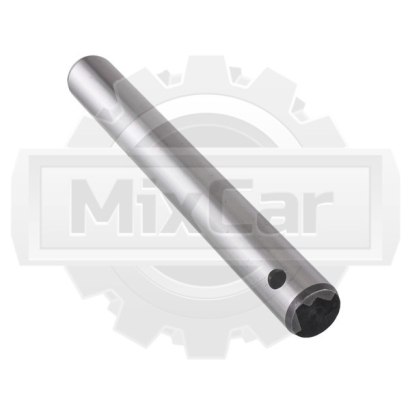

Палец Jungheinrich (51065679)

В наличии: 10 шт

Код: ЦБ-99097136

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

1446 ₽

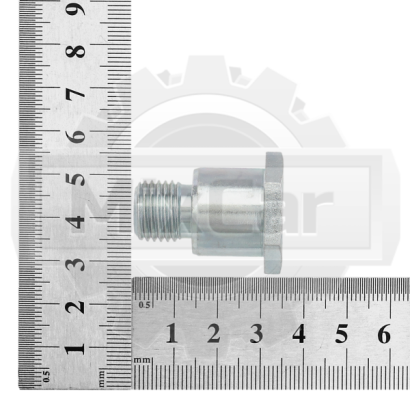

Палец рукояти управления Yale MS10AC (272027800)

Палец рукояти управления Yale (272027800)

В наличии: 10 шт

Код: ЦБ-99097954

Бренд: Yale

Запрос цены и наличия:

Введите свои данные.

516 ₽

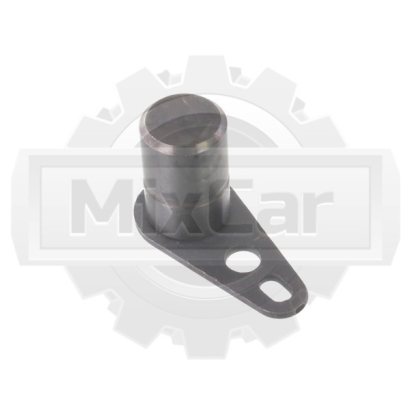

Палец BT (213289)

В наличии: 8 шт

Код: ЦБ-99137574

Бренд: BT

Запрос цены и наличия:

Введите свои данные.

2575 ₽

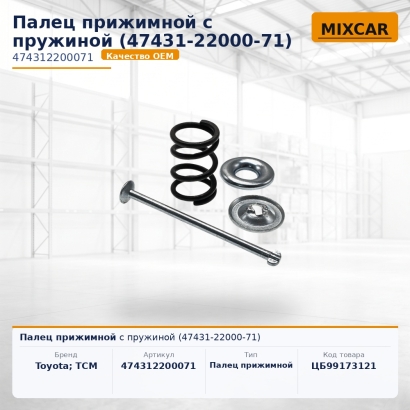

Палец прижимной с пружиной (47431-22000-71)

В наличии: 7 шт

Код: ЦБ-99173121

Бренд: TCM / Toyota

Запрос цены и наличия:

Введите свои данные.

102 ₽

Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

Управляемый мост · шарнирные соединения

Пальцы управляемого моста

Палец управляемого моста — цилиндрический элемент, на котором работает шарнирное соединение узла. На вилочных погрузчиках, ричтраках, штабелёрах и тягачах применяются пальцы шарниров рулевой тяги, пальцы крепления штока рулевого цилиндра, пальцы рычагов поворотных кулаков, шкворневые пальцы и пальцы качающейся опоры моста. Микскар подбирает пальцы по диаметру, длине, способу фиксации и заводскому номеру по каталогу производителя машины — для японских (Toyota, Komatsu, Mitsubishi, TCM, Nissan, Sumitomo, Nichiyu, Shinko), европейских (Linde, Jungheinrich, Still, Kion, OM, BT, Cesab, Atlet, Rocla, Steinbock, Balkancar), американских (Hyster, Yale, Caterpillar, Clark, Crown, Raymond, Mitsubishi-Cat), корейских (Doosan, Hyundai, Soosung, Daewoo) и китайских (Heli, Hangcha, EP, Lonking, Maximal, LiuGong, XCMG, JAC, BYD, Goodsense, HC, Noblelift, Zoomlion, Dalian, Tailift) машин.

Подобрать палец Связаться с менеджером

Типы пальцев

Пальцы управляемого моста различаются по месту установки и способу фиксации. Какой именно палец установлен на конкретной машине — определяется по каталогу производителя.

Палец рулевой тяги

Соединяет рулевую тягу с рычагом поворотного кулака или с проушиной штока рулевого цилиндра.

Палец штока рулевого цилиндра

Соединяет шток рулевого цилиндра с рычагом рулевой трапеции или с тягой.

Шкворневой палец

Опорный палец поворотного кулака на шкворневом исполнении управляемого моста.

Палец качающейся опоры

Соединяет управляемый мост с рамой погрузчика и обеспечивает качание моста.

Палец рычага кулака

Палец промежуточного рычага рулевой трапеции, если конструкция моста его предусматривает.

Палец с пресс-маслёнкой

Обслуживаемое исполнение с каналом подвода смазки и точкой шприцевания.

Конкретное исполнение и заводской номер пальца сверяется по каталогу производителя.

Анатомия пальца

Любой палец управляемого моста состоит из нескольких функциональных элементов. Понимание этой анатомии нужно, чтобы правильно снять размеры при подборе и не перепутать исполнение.

Рабочая шейка

Цилиндрическая часть пальца, по которой работают втулки шарнира.

Опорный буртик

Утолщение, ограничивающее осевое перемещение пальца в проушине.

Канавка под стопор

Проточка под стопорное кольцо или шайбу, удерживающие палец в проушине.

Отверстие под шплинт

Поперечное отверстие для шплинта, фиксирующего палец на части исполнений.

Резьбовой конец

Резьбовой участок под гайку с шайбой, если фиксация пальца предусмотрена резьбовой.

Лыска под ключ

Плоский участок для удержания пальца ключом при затяжке гайки.

Канал смазки

Внутренний канал для подвода смазки от пресс-маслёнки к рабочей шейке.

Точка пресс-маслёнки

Резьбовое отверстие под пресс-маслёнку на торце пальца — на обслуживаемых исполнениях.

Исполнение и сопутствующие детали

Сводная таблица типовых исполнений пальцев, узлов установки и деталей, которые обычно меняются вместе с ними. Состав на конкретную машину сверяется по каталогу производителя.

Исполнение пальца	Узел установки	Что обычно идёт в паре
Со стопорным кольцом	Шарнир рулевой тяги или штока цилиндра	ремкомплект втулки, стопорные кольца, пыльник
Со шплинтовой фиксацией	Шарнир рулевой тяги, рычаг кулака	ремкомплект втулки, шплинты, шайбы
С резьбовым концом и гайкой	Качающаяся опора моста, рычаг рулевого цилиндра	ремкомплект втулки, гайка, шайба, шплинт
Шкворневой	Опорный узел поворотного кулака	шкворневой комплект втулки, упорные подшипники, шайбы
С пресс-маслёнкой	Обслуживаемые шарниры	смазка по регламенту производителя
Качающейся опоры моста	Соединение управляемого моста с рамой	опора моста втулки опоры, фиксаторы

Правила подбора пальца

Эти принципы применимы при подборе пальца управляемого моста для любой марки. Конкретные размеры берутся из каталога производителя машины по серийному номеру моста.

Совпадение диаметра

Диаметр рабочей шейки пальца должен точно соответствовать внутреннему диаметру штатных втулок.

Совпадение длины

Полная длина пальца должна совпадать со штатной; короткий палец не обеспечит фиксацию, длинный упрётся в соседние детали.

Способ фиксации

Стопорное кольцо, шплинт или резьба с гайкой — способ фиксации должен совпадать со штатным исполнением.

Палец и втулки — комплектом

Пара палец–втулка меняется одновременно; работа нового пальца в изношенных втулках быстро приведёт к люфту.

Канал смазки

Если штатный палец имеет канал и пресс-маслёнку, новый палец должен быть такого же обслуживаемого исполнения.

Контроль посадки

До установки проверяются проушины и втулки на отсутствие выработки, трещин и забоин.

Марки и модели техники

Микскар работает по всем основным направлениям складской техники. Ниже — модели, по которым чаще всего поступают заявки на пальцы управляемого моста.

Япония

Дизельные, газовые и электрические погрузчики, ричтраки.

Toyota 02-8FD, 02-8FG, 02-7FD, 02-7FG, 02-6FD, 02-6FG, 8FBE, 8FBN, 8FBMT, 7FBEF, 7FBEST, 32-8FG, 02-8FDF

Komatsu FD15T-20, FD20-17, FD25T-17, FD30T-17, FG15-20, FG20-15, FG25T-17, FB15-12, FB20-12, FB25-12, AX50, AM50

Mitsubishi FD15N, FD20N, FD25N, FD30N, FG15N, FG20N, FG25N, FG30N, FB16N, FB18N, FB20N, FB25N, FB30N

TCM FD15T3, FD20T3, FD25T3, FD30T3, FG15T20, FG20T20, FG25T6, FG30T6, FB15-7, FB20-7, FHD15Z3

Nissan F04, FD01, FD02, P1F1, P1F2, J1B1, J1B2, U1D2, UM01, PL01, PL02, PJ02

Sumitomo 11FD15, 11FD20, 11FD25, 11FD30, 11FG15, 11FG20, 11FG25, 11FG30, 13FBR15, 13FBR20

Nichiyu / Shinko Nichiyu FB10, FB14, FB15, FB18, FB20, FB25; Shinko 8FB15, 8FB20, 8FB25

Европа

Дизельные, газовые и электрические погрузчики, ричтраки, штабелёры.

Linde H20, H25, H30, H35, H40, H45, H50, H60, H70, H80, E16, E18, E20, E25, E30, E35, R14, R16, R20, R25, T20, T24

Jungheinrich DFG 316, DFG 320, DFG 425, DFG 430, TFG 316, TFG 320, TFG 425, EFG 213, EFG 216, EFG 220, EFG 425, ETV 214, ETV 216, ETV 320, ETM 214

Still RX 70-16, RX 70-20, RX 70-25, RX 70-30, RX 70-40, RX 60-25, RX 60-30, RX 60-50, RX 50-15, RX 20-16, RX 20-20, FM-X 14, FM-X 17, FM-X 20

OM / Cesab OM XE15, XE20, XE25, OM Pimespo XD20, XD25; Cesab Drago 320, Drago 325, Eco KBD20, Eco KBD25, Blitz 318, Blitz 325

BT RRE140, RRE160, RRE200, RRE250, RRE140H, CBE16, CBE18, CBE20, CBE25, CBE30, OSE120, OME100

Atlet / Rocla Atlet Tergo, Atlet UNS141DTFV, UNS161DTFV; Rocla Humanic 16, Humanic 20, HR16

Steinbock / Balkancar Steinbock Boss CFG 20, CFG 25, CFG 30; Balkancar DV1661, DV1741, EV687, EV717

США

Дизельные, газовые и электрические погрузчики, ричтраки.

Hyster H2.0FT, H2.5FT, H3.0FT, H3.5FT, H4.0FT, H5.5FT, H7.0FT, J2.0XN, J2.5XN, J3.0XN, J3.5XN, R1.4, R1.6, R2.0, R2.5

Yale GDP20VX, GDP25VX, GDP30VX, GDP35VX, GLP20VX, GLP25VX, GLP30VX, ERP16VT, ERP20VT, ERP25VT, MR14, MR16, MR20, MR25

Caterpillar DP20N, DP25N, DP30N, DP35N, DP40N, DP50, GP20N, GP25N, GP30N, GP35N, EP16N, EP18N, EP20N, EP25N, EP30N, NR16N, NR20N, NR25N

Clark C20, C25, C30, C35, C40, GTS20, GTS25, GTS30, GTS33, GEX16, GEX18, GEX20, GEX25, GEX30, ECX20, ECX25

Crown FC 4500, FC 5200, ESR 5200, ESR 5260, RR 5200, RR 5700, SC 5200, SC 5300, SP 3500, RC 5500

Raymond / Mitsubishi-Cat Raymond 4250, 4400, 7400, 7500, 8400; Mitsubishi-Cat FD25, FD30, FG25, FG30, EP20, EP25

Корея

Дизельные, газовые и электрические погрузчики, ричтраки.

Doosan D15S-5, D18S-5, D20S-5, D25S-5, D30S-5, D33S-7, G20S-5, G25S-5, G30S-5, B16X-5, B18X-5, B20X-5, B25X-5, B30X-5, BR16J, BR20J, BR23J

Hyundai 15D-7E, 18D-7E, 20D-7E, 25D-7E, 30D-7E, 33D-7E, 20G-7M, 25G-7M, 30G-7M, 16B-9, 18B-9, 20B-9, 25B-9, 30B-9, 22BR-9, 25BR-9

Soosung / Daewoo Soosung SBR14, SBR16, SBR18, SBR20, SBR25; Daewoo D20S-2, D25S-2, D30S-2, G20S-2, G25S-2

Clark Korea CGC20, CGC25, CGC30, CGC33, CDP20, CDP25, CDP30, CMP20, CMP25

Китай

Дизельные, газовые и электрические погрузчики, ричтраки, штабелёры.

Heli CPCD15, CPCD20, CPCD25, CPCD30, CPCD35, CPCD40, CPCD50, CPQD25, CPD15, CPD18, CPD20, CPD25, CPD30, CQD16, CQD20, CDD15

Hangcha CPCD15, CPCD18, CPCD20, CPCD25, CPCD30, CPCD35, CPCD50, CPYD25, CPD15J, CPD18J, CPD20J, CPD25J, CPD30J, CQD15, CQD20, XF series

EP / Noblelift EP CPD15F8, CPD20F8, CPD25F8, CPD30F8, EFL181, EFL252, FB-RWD15; Noblelift FE4P16Q, FE4P20N, FE4P25N, FE4R16N, FE4R20N

Lonking / LiuGong Lonking LG20DT, LG25DT, LG30DT, LG35DT, LG50DT; LiuGong CLG2018H, CLG2020H, CLG2025H, CLG2030H, CLG2035H, CLG2050H

XCMG / Maximal XCMG XCB-L20, XCB-L25, XCB-L30, XCB-LD20, FD30T, FD35T; Maximal FD20T, FD25T, FD30T, FD35T, FB16-AZ1, FB18-AZ1

JAC / BYD JAC CPCD15, CPCD20, CPCD25, CPCD30, CPCD35, CPD15J, CPD20J; BYD ECB16, ECB18, ECB20, ECB25, ECB30, EFL252

HC / Goodsense HC CPCD20, CPCD25, CPCD30, CPCD35, CPCD50; Goodsense FD20, FD25, FD30, FD35, FB20, FB25

Zoomlion / Dalian / Tailift Zoomlion FD20, FD25, FD30, FD35; Dalian CPCD20, CPCD25, CPCD30; Tailift FD20, FD25, FD30, FG20, FG25

Конкретные модификации и серийные номера управляемого моста уточняются при оформлении заявки.

Что используют для подбора

Параметры ниже встречаются в каталогах производителей и в заявках на пальцы управляемого моста. Конкретные значения берутся из каталога производителя машины по серийному номеру моста.

место установки: тяга / шток / шкворень / опора моста диаметр рабочей шейки полная длина пальца длина рабочей шейки наличие опорного буртика способ фиксации: стопорное кольцо / шплинт / гайка резьба и длина резьбового конца наличие лыски под ключ канал смазки и пресс-маслёнка парные втулки шарнира заводской номер по каталогу серийный номер управляемого моста

палец УМ Toyota 8FD палец УМ Toyota 7FG палец УМ Komatsu FD25 палец УМ Mitsubishi FD20N палец УМ TCM FD25T3 палец УМ Nissan F04 палец УМ Linde H25 палец УМ Linde H30 палец УМ Jungheinrich DFG 320 палец УМ Still RX 70 палец УМ BT RRE 160 палец УМ Hyster H2.5FT палец УМ Yale GDP25VX палец УМ Caterpillar DP25N палец УМ Clark GTS25 палец УМ Crown FC 4500 палец УМ Raymond 4250 палец УМ Doosan D25S-5 палец УМ Hyundai 25D-7E палец УМ Heli CPCD25 палец УМ Hangcha CPCD30 палец УМ EP CPD20F8 палец УМ Lonking LG25DT палец УМ XCMG XCB-L25 палец УМ BYD ECB20 палец УМ Noblelift FE4P20N палец УМ Tailift FD25 палец УМ Dalian CPCD25

Частые вопросы по пальцам

Что такое палец управляемого моста?

Это цилиндрический элемент, на котором работает шарнирное соединение узла управляемого моста: рулевой тяги, штока рулевого цилиндра, рычага поворотного кулака, шкворневого узла или качающейся опоры моста.

Какие бывают пальцы по способу фиксации?

Со стопорным кольцом в проточке, со шплинтом через поперечное отверстие, с резьбовым концом и гайкой, а также с дополнительной фиксацией через шайбу. Способ фиксации определяется конструкцией узла и сверяется по каталогу производителя.

Менять ли палец вместе со втулками?

Стандартная практика — менять пару палец–втулка одновременно. Новый палец в изношенных втулках быстро приведёт к появлению люфта в шарнире.

Можно ли поставить палец «по аналогу»?

Только при полном совпадении диаметра, длины, способа фиксации и наличия канала смазки. На разных моделях одной марки пальцы отличаются — подбор всегда выполняется по штатному номеру детали.

Что значит «обслуживаемый» палец?

Это палец с внутренним каналом смазки и резьбовым отверстием под пресс-маслёнку. На таких узлах смазка подаётся шприцеванием по регламенту производителя машины.

Подходят ли пальцы на ричтраки и штабелёры?

Да. Пальцы управляемого моста подбираются для дизельных и газовых погрузчиков, электрических погрузчиков, ричтраков, штабелёров и тягачей перечисленных марок. Конкретное исполнение определяется по каталогу производителя.

Что прислать для подбора?

Марку и модель машины, серийный номер управляемого моста, фото снятого пальца со штатной фиксацией, при возможности — заводской номер из каталога. Этого достаточно для подбора по каталогу производителя.

Подберём пальцы под ваш управляемый мост

Пришлите марку и модель машины, серийный номер управляемого моста и фото снятого пальца. Подберём по каталогу производителя пальцы шарниров рулевой тяги, штока рулевого цилиндра, рычагов поворотных кулаков, шкворневые пальцы и пальцы качающейся опоры моста — вместе со втулками и штатными элементами фиксации. Доставка по России.

Отправить заявку Позвонить менеджеру

Пальцы для вилочных погрузчиков

Пальцы управляемого моста

Типы пальцев

Палец рулевой тяги

Палец штока рулевого цилиндра

Шкворневой палец

Палец качающейся опоры

Палец рычага кулака

Палец с пресс-маслёнкой

Анатомия пальца

Рабочая шейка

Опорный буртик

Канавка под стопор

Отверстие под шплинт

Резьбовой конец

Лыска под ключ

Канал смазки

Точка пресс-маслёнки

Исполнение и сопутствующие детали

Правила подбора пальца

Совпадение диаметра

Совпадение длины

Способ фиксации

Палец и втулки — комплектом

Канал смазки

Контроль посадки

Марки и модели техники

Япония

Европа

США

Корея

Китай

Что используют для подбора

Частые вопросы по пальцам

Подберём пальцы под ваш управляемый мост

Оставьте отзыв:
