Тормозные трубки погрузчика: устройство и подбор
Тормозная трубка — металлическая магистраль высокого давления, по которой тормозная
жидкость идёт от главного цилиндра через распределитель к рабочим цилиндрам колёс.
На вилочных погрузчиках чаще всего используются стальные оцинкованные или
медно-никелевые трубки наружным диаметром 4,75 мм (3/16"), реже 6 мм и 8 мм, под
развальцовку «E» (двойная по DIN) или «F» («грибок», SAE/JIS).
Корректный подбор трубки — это не только длина, но и наружный диаметр, тип
развальцовки, резьба и шаг штуцеров, форма гибов и расположение креплений. От этого
зависит герметичность системы под рабочим давлением и долговечность соединения.
Признаки неисправности именно тормозных трубок
Эти симптомы помогают отличить проблему с трубкой от утечки в цилиндрах, шлангах или ГТЦ.
Подтёки вдоль трассы
Капли тормозной жидкости на трубке, гибах или у штуцеров — повреждение стенки или нарушение развальцовки.
Коррозия по всей длине
Ржавая или вспученная трубка — стенка ослаблена, давление может прорвать её в любой момент.
Влажный штуцер
Подтекает у гайки развальцовки — повреждён конус, треснула развальцовка или сорвана резьба.
Падает уровень без видимой течи
Жидкость уходит, но цилиндры сухие — микротрещина в трубке или скрытая утечка под кожухом.
Долго не прокачивается
В систему подсасывается воздух через ослабленный штуцер или микротрещину трубки.
Перетёртая трубка
Стальная трубка истёрлась о раму или кронштейн — характерная блестящая площадка и подтёк.
Точный подбор
Длина, наружный диаметр, тип развальцовки, резьба и шаг штуцеров — без ошибок.
Изготовление по образцу
Изготовим трубку с гибами по старой детали или вашему чертежу.
Штуцеры и гайки
Подбираем гайки развальцовки M10×1, M12×1, 3/8"×24, 7/16"×24 и другие.
Премиум-сервис
Медно-никелевая трубка по запросу — гибкая, не коррозирует, долговечнее стальной.
Типовые параметры тормозных трубок
Наиболее распространённые размеры и резьбы, встречающиеся на вилочных погрузчиках.
При подборе уточняем по конкретной модели и фото штуцера.
Ø 4,75 мм (3/16")Ø 6,0 ммØ 8,0 ммM10×1M12×1M12×1,253/8"×24 UNF7/16"×24 UNFразвальцовка E (DIN)развальцовка F (SAE/JIS)сталь оцинкованнаямедно-никелевый сплав
Гайку, конус трубки, резьбу ответной части, момент затяжки
Коррозия по всей длине
Эксплуатация во влажной среде, повреждение оцинковки
Стенку трубки на просвет, толщину металла, состояние креплений
Перетёртая трубка
Касание о раму, кронштейн или другой агрегат
Точку касания, наличие защитной оплётки, новые места крепления
Уровень жидкости падает без видимой течи
Микротрещина под кожухом или на скрытом участке
Всю длину магистрали, особенно под рамой и у изгибов
Система не прокачивается
Воздух подсасывается через ослабленный штуцер или трещину
Все соединения, состояние гайки и конуса развальцовки
Прорыв трубки под давлением
Усталостная коррозия или вспучивание стенки
Замену всей магистрали, прокачку системы, тормозную жидкость
Почему важно не «ремонтировать» трубку обрезком шланга
Тормозная магистраль работает под высоким циклическим давлением. Колхозные вставки
шланга на хомутах, скрутки, пайка и сварка стальных трубок недопустимы: они
выдерживают первые торможения, но в любой момент могут разорваться под нагрузкой.
Микскар поставляет цельные трубки с заводской развальцовкой и при необходимости
изготавливает магистраль по вашему образцу — это и есть премиальный подход к
безопасности тормозной системы.
Для каких брендов поставляем
Поставляем и изготавливаем тормозные трубки для японской, европейской, корейской и
китайской складской техники. Подбор возможен даже без OEM-номера — по фото и обмерам.
Модель, серийный номер, фото трубки, длина, диаметр и характеристики штуцеров.
Сверяем параметры
Диаметр, резьбу, шаг, тип развальцовки и форму гибов по образцу.
Подбор или изготовление
Готовая трубка из ассортимента или изготовление по вашему образцу.
Отправляем заказ
Комплектуем с гайками, штуцерами и жидкостью, отправляем по России.
Почему важно заменить вовремя
Разрыв тормозной трубки под давлением означает мгновенную потерю тормозов в одном
или нескольких контурах. На погрузчике с грузом это критически опасно — поэтому
магистрали меняют при первых признаках коррозии, не дожидаясь подтёков.
стабильное давление в тормозном контуре;
отсутствие риска прорыва магистрали под нагрузкой;
герметичные соединения после прокачки;
защита от подсоса воздуха в систему;
безопасная работа оператора и сохранность груза;
предсказуемый ресурс тормозной системы.
Кому подходит
Работаем с организациями, которым нужен точный подбор и быстрое изготовление.
складские комплексы и распределительные центры;
производственные предприятия;
логистические компании;
сервисные организации по ремонту погрузчиков;
владельцы парков вилочных погрузчиков;
отделы снабжения и технической эксплуатации.
Отзывы клиентов
Клиенты обращаются за трубками, когда нужна срочная замена корродированной магистрали
или изготовление по образцу для редкой модели.
★★★★★

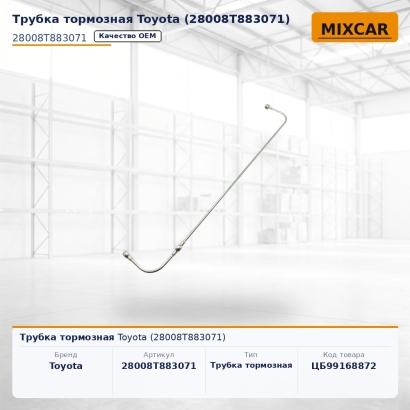

На Toyota 7FD прорвало заднюю магистраль. Микскар по фото и обмерам изготовил трубку с правильной развальцовкой, установили без доработок.
Логистический терминал, МоскваТормозная трубка Toyota
★★★★★
Для Hangcha CPCD25 нужны были две трубки и гайки M10×1. Прислали комплект в одну поставку, ничего не пришлось докупать в местных автомагазинах.
На Linde H30 ржавела магистраль. Заказали медно-никелевую трубку по образцу — стоит больше года, ни одного подтёка.
Сервисная компанияМедно-никелевая трубка Linde
Сопутствующие категории тормозной системы
Разделы для комплексного ремонта гидравлической части тормозной системы.
Популярные поисковые запросы
Эта страница помогает найти: тормозные трубки погрузчика, тормозная магистраль
вилочного погрузчика, тормозная трубка 4,75 мм, медно-никелевая тормозная трубка,
трубки Toyota, Komatsu, TCM, Mitsubishi, Nissan, Linde, Still, Jungheinrich, Hyster,
Yale, Heli, Hangcha, JAC, Lonking, EP, Doosan, Hyundai, гайки развальцовки M10×1,
M12×1, 3/8"×24, развальцовка E и F, изготовление тормозной трубки по образцу.
Вопросы покупателей
Чем тормозная трубка отличается от тормозного шланга?
Трубка — жёсткая металлическая магистраль, проходит по раме и неподвижным участкам. Шланг — гибкое армированное соединение между неподвижной частью и подвижным узлом, например рабочим цилиндром колеса.
Какой диаметр у тормозной трубки погрузчика?
Чаще всего наружный диаметр 4,75 мм (3/16"), реже 6 мм и 8 мм. Уточняем по конкретной модели и фото штуцера.
Что такое развальцовка «E» и «F», как определить?
«E» — двойная развальцовка по DIN (конус 90°), у японских и европейских погрузчиков. «F» — «грибок» по SAE/JIS (выпуклый конус). Тип определяется по форме конуса старой трубки и ответной части штуцера.
Можно ли поставить медно-никелевую трубку вместо стальной?
Да. Медно-никелевая трубка не коррозирует, легко гнётся вручную, выдерживает рабочее давление тормозной системы и часто служит дольше оцинкованной стали — оптимальный премиальный вариант.
Можно ли отремонтировать трубку шлангом и хомутами?
Нет. Тормозная магистраль работает под высоким циклическим давлением, любые вставки шланга, пайка или сварка недопустимы. Меняется участок или вся трубка целиком.
Изготавливаете ли трубки по образцу?
Да. Изготавливаем тормозную трубку по старой детали или вашему чертежу: длина, гибы, развальцовка и штуцеры под конкретный погрузчик.
Что заменить вместе с трубкой?
Гайки развальцовки, при необходимости — штуцеры и тормозные шланги, обязательно прокачать систему свежей тормозной жидкостью по спецификации производителя.
Работаете ли с юридическими лицами?
Да. Микскар работает с организациями, складами, сервисными компаниями и производственными предприятиями, предоставляет закрывающие документы и отправляет заказы по России.
Нужна тормозная трубка?
Отправьте марку, модель, серийный номер, фото старой трубки, длину, диаметр и
характеристики штуцеров. Микскар подберёт готовую магистраль или изготовит трубку
по вашему образцу с правильной развальцовкой и гайками.
