Педали и рычаги — это «руки и ноги» оператора: непосредственно через них он управляет ходом, тормозом и гидравликой машины. На вилочных погрузчиках, ричтраках, штабелёрах, тягачах, телескопических, контейнерных и боковых погрузчиках, а также на ножничных и коленчатых подъёмниках в этот раздел входят педали газа (тросовые и электронные с датчиком положения), педали тормоза и инчинга, педаль присутствия оператора, площадка пола, рычаги КПП и стояночного тормоза, рычаги гидрораспределителя для подъёма, наклона и боковых функций, рычаги реверса и мини-джойстики. Микскар подбирает узлы в сборе и отдельно — тросы, тяги, датчики, пружины, накладки, втулки, оси, шарниры и крепёж — по типу привода, расположению, длине и форме рукоятки, типу датчика и заводскому номеру по каталогу производителя для японских (Toyota, Komatsu, Mitsubishi, TCM, Nissan), европейских (Linde, Jungheinrich, Still, BT, Atlet, Rocla, Kalmar, Manitou, Haulotte, Combilift, CVS Ferrari), американских (Hyster, Yale, Clark, Crown, JLG, Genie, Tennant), корейских (Hyundai, Doosan) и китайских (Heli, Hangcha, EP, Noblelift, Lonking, XCMG, Xilin, UN Forklift, Aurora, Zowell) машин.
В раздел собраны все органы управления, на которые оператор действует ногой или рукой, а также механические и электрические узлы их привода. Конкретное исполнение определяется по каталогу производителя машины.
Тросовая или электронная (с датчиком положения / потенциометром); задаёт скорость хода.
Действует на главный тормозной цилиндр или электротормоз; на части машин совмещена с инчингом.
Педаль ползущего хода: при нажатии разобщает гидротрансмиссию для точного маневрирования при разгоне насоса гидравлики.
Педаль оператора на ричтраках, штабелёрах и комплектовщиках: разрешает движение и работу гидравлики.
Поддон под педали с резиновым ковриком, накладками и крепёжными отверстиями.
Рычаг переключения передач механической или гидромеханической трансмиссии.
Рычаг ручника с фиксатором; механический или с электрическим датчиком.

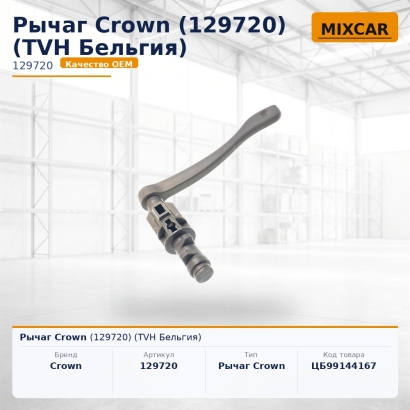

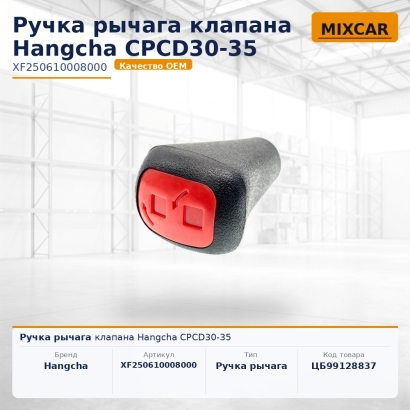

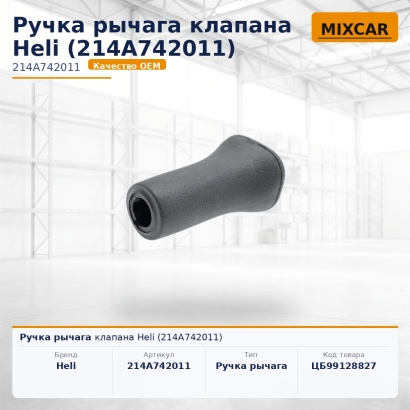

Рычаги подъёма мачты, наклона, бокового сдвига, ротатора и других навесных функций.
Рычаг направления хода (вперёд / назад / нейтраль) и мини-джойстики на подлокотнике.
Каждая педаль или рычаг — это сборка из нескольких типовых элементов. Понимание состава помогает заказывать только нужную деталь, а не педаль или рычаг в сборе.

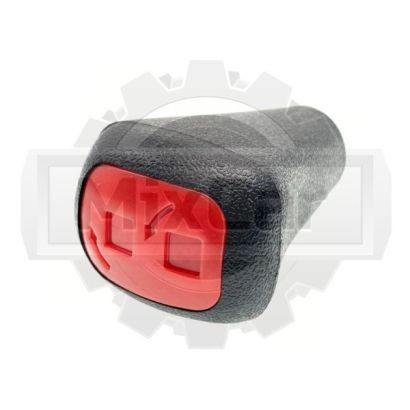

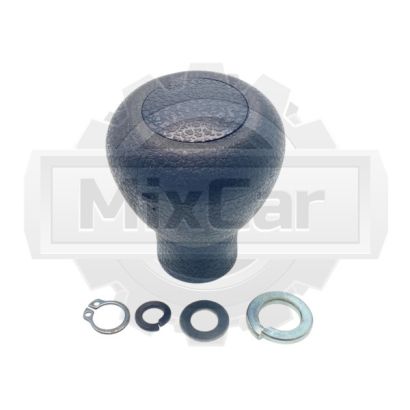

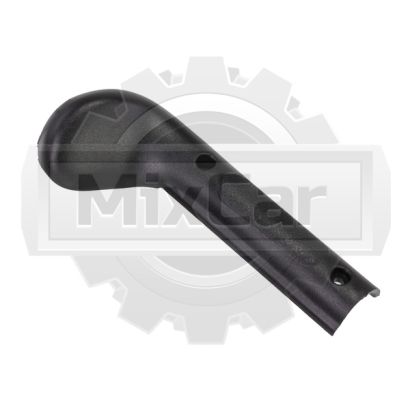

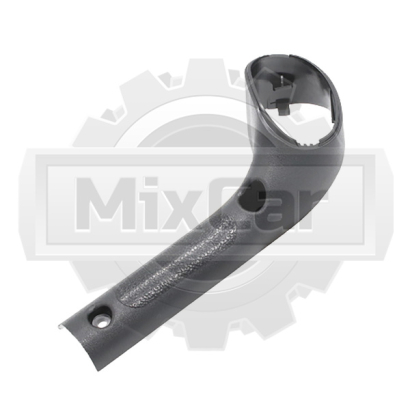

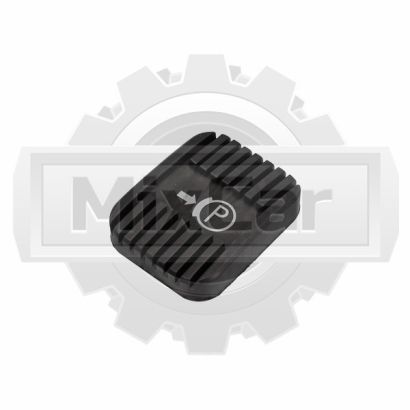

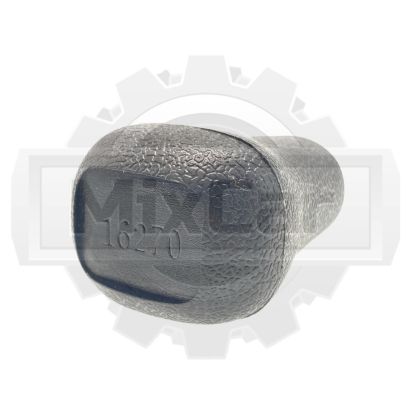

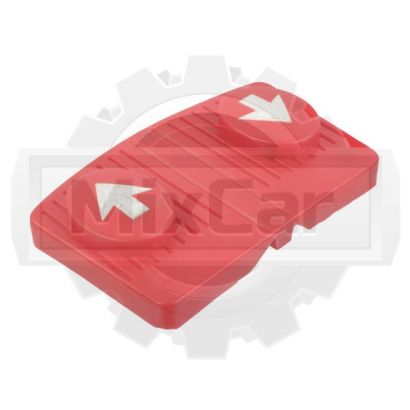

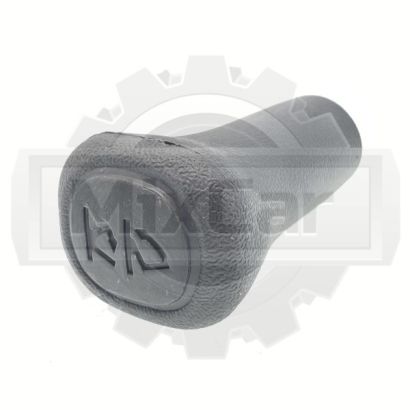

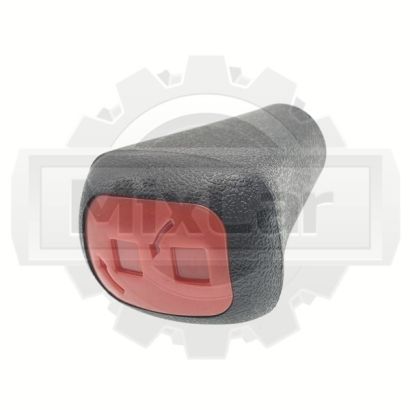

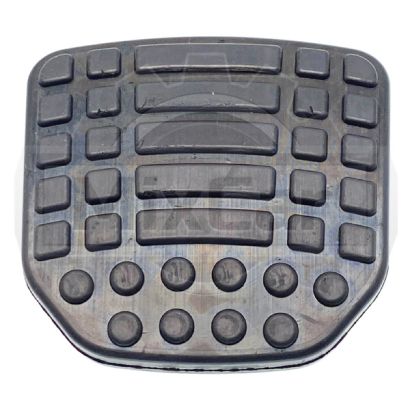

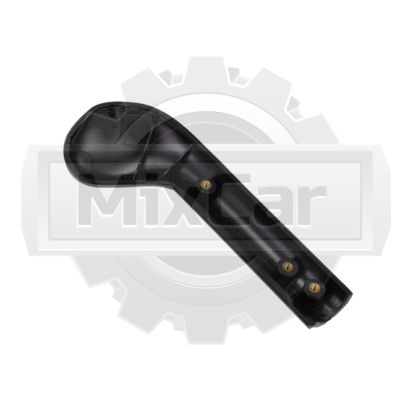

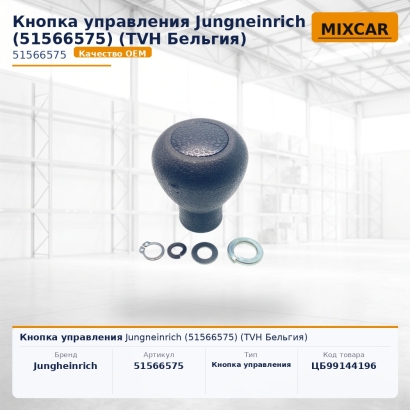

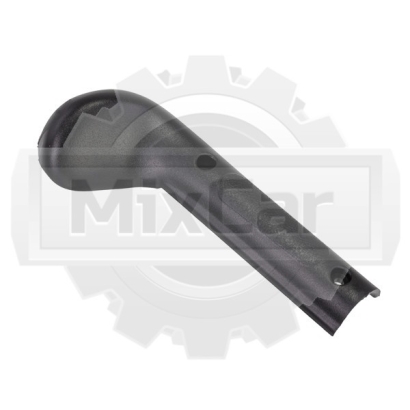

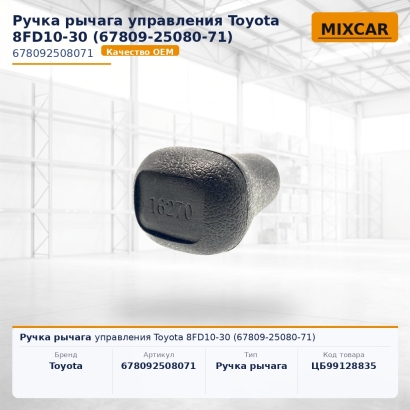

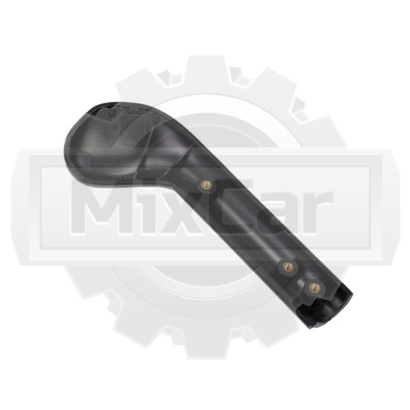

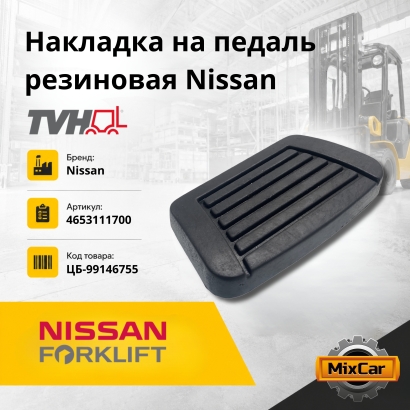

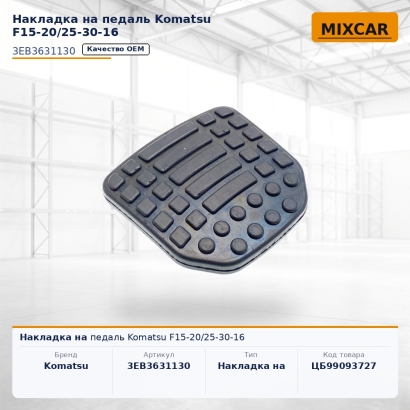

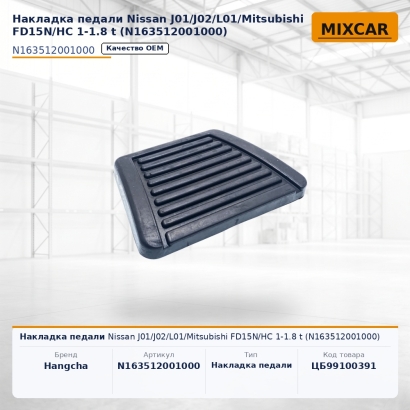

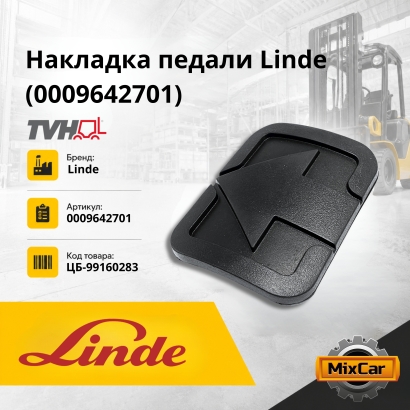

Та часть, на которую нажимает оператор: пластина педали с резиновой накладкой или рукоятка рычага.

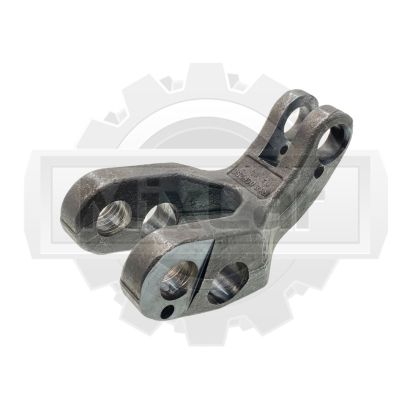

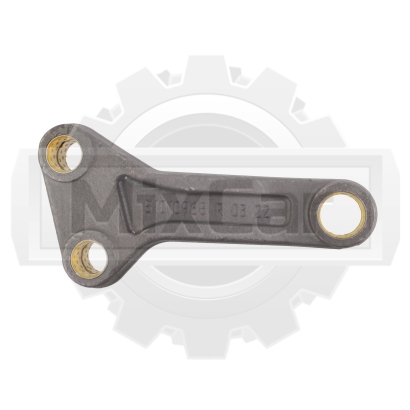

Силовое плечо педали или рычага, поворачивающееся на оси с втулками.
Опорные втулки в кронштейне педали или рычага; меняются при появлении люфта.
Возвращает педаль или рычаг в исходное положение при отпускании.

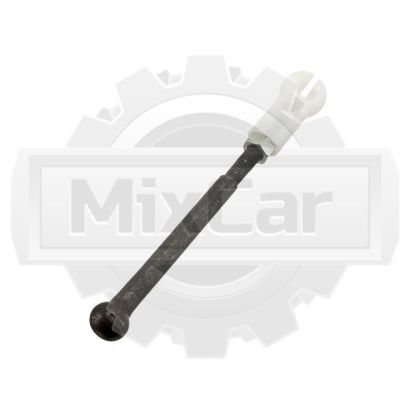

Передаёт усилие от педали к насосу/редуктору/распределителю.

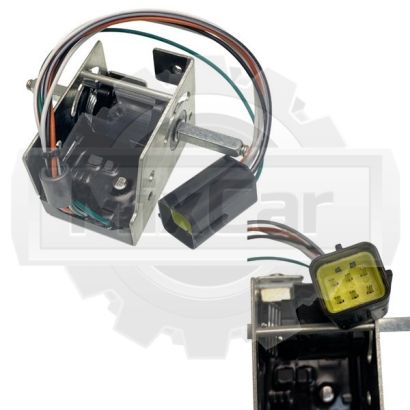

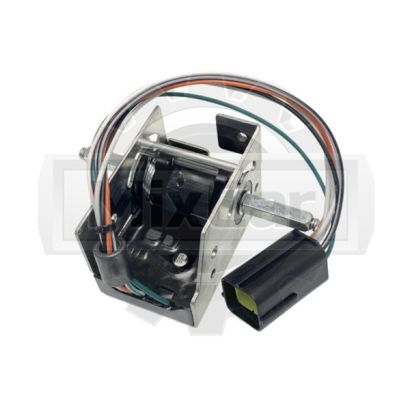

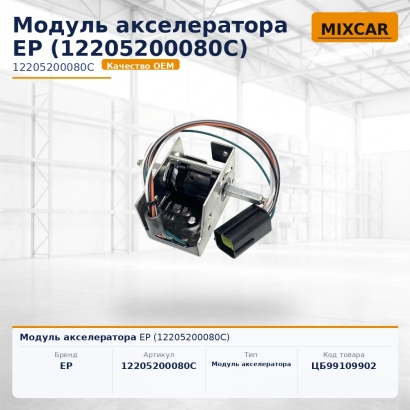

Потенциометр или Hall-датчик на электронных педалях газа и джойстиках.
Микропереключатель педали тормоза, инчинга, ручника, педали присутствия.
Гидравлический цилиндр педали тормоза с бачком тормозной жидкости.
Кулиса селектора КПП, фиксатор ручника, замки положения рычагов реверса.
Педаль газа на погрузчике встречается в двух принципиально разных вариантах. От этого зависит, что менять — тросик или педаль с датчиком в сборе.
Этот блок помогает понять, что именно менять — накладку, трос, втулки, датчик или педаль/рычаг в сборе.
| Симптом | Вероятная причина | Что обычно делается |
|---|---|---|
| Педаль «болтается» из стороны в сторону | Износ втулок и оси педали | замена втулки и ось |
| Педаль не возвращается вверх | Сломана возвратная пружина или закис трос | замена пружина / трос |
| Машина дёргается / не набирает обороты | Износ потенциометра электронной педали газа | замена педаль с датчиком |
| Газ «ползёт» при отпущенной педали | Закис трос в оболочке, не возвращается до упора | замена трос газа |
| Тормоз «проваливается» | Износ главного тормозного цилиндра педали | диагностика главный цилиндр и контур тормозов |
| Не работает педаль присутствия | Износ концевика или его контактов | замена концевик / жгут |
| Рычаг гидрораспределителя «гуляет» | Износ шарниров и тяг рычага | ремонт шарниры, тяги, втулки |
| Рычаг КПП тяжело включается | Износ кулисы и фиксатора | ремонт кулиса и фиксатор |
| Ручник «не держит» | Износ троса ручника или фиксатора рычага | замена трос / фиксатор |
Параметры ниже встречаются в каталогах при заказе педалей и рычагов. Конкретные значения берутся из каталога производителя машины и с самой детали.
Микскар работает по всем основным направлениям складской и подъёмной техники. Ниже — модели, по которым чаще всего поступают заявки на педали и рычаги.
Дизельные, газовые и электрические погрузчики.
Погрузчики, ричтраки, штабелёры, тягачи, телехендлеры, контейнерные и боковые погрузчики, подъёмники.
Погрузчики, ричтраки, ножничные и коленчатые подъёмники, поломоечные машины.
Дизельные, газовые и электрические погрузчики.
Дизельные, газовые и электрические погрузчики, ричтраки, штабелёры.
Это педаль ползущего хода. При нажатии она разобщает гидродинамическую трансмиссию или снижает её передачу, при этом обороты двигателя можно держать высокими. Так насос гидравлики работает на полной производительности (быстрый подъём вил), а машина ползёт медленно — удобно для точного штабелирования.
Тросовая педаль механически тянет тросик к топливному насосу или газовому редуктору. Электронная — это педаль с потенциометром или Hall-датчиком, сигнал от которого идёт в контроллер. Эти системы конструктивно разные и не взаимозаменяемы.
Это педаль на полу ричтрака, штабелёра или комплектовщика, которую оператор удерживает ногой при работе. Без её нажатия контроллер блокирует движение и подъём — это требование безопасности.

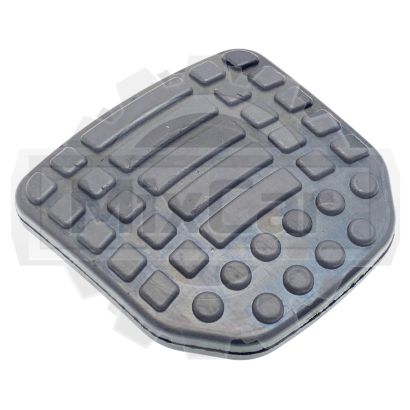

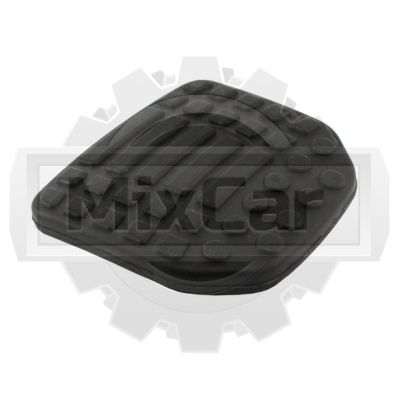

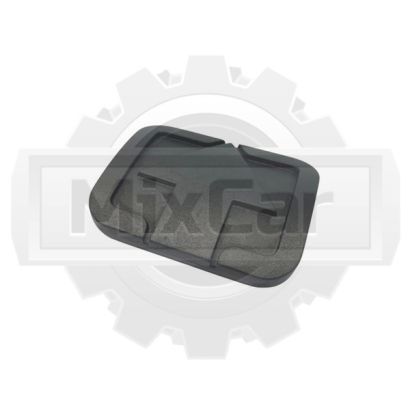

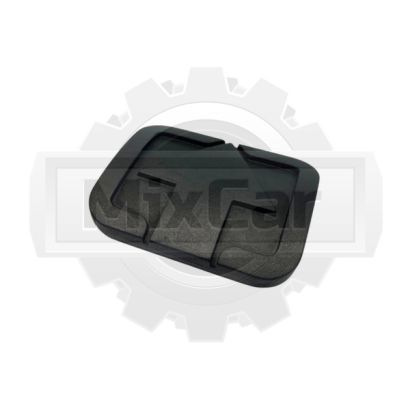

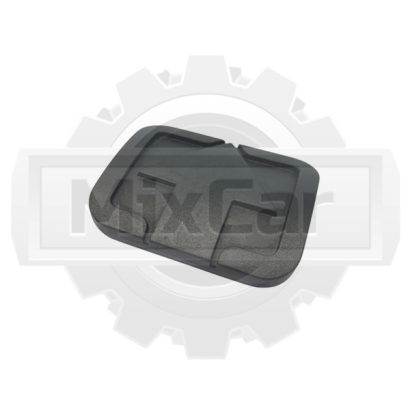

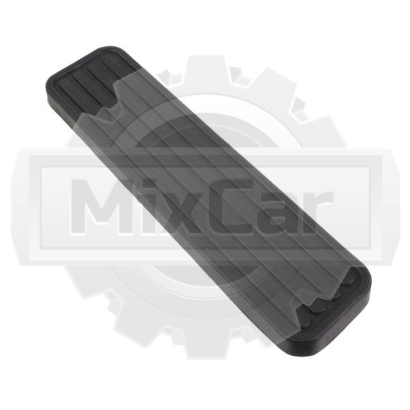

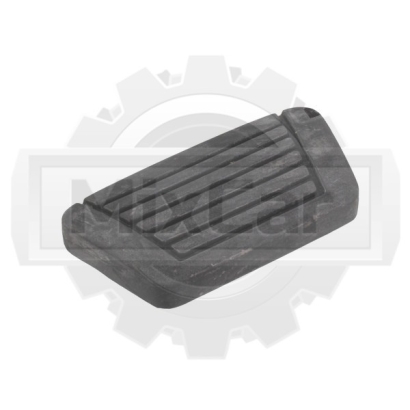

Да, у большинства моделей резиновая накладка педали меняется отдельно. Также отдельно меняются возвратная пружина, втулки оси и трос. Сама педаль в сборе ставится при трещинах кронштейна, износе оси посадки или неисправности встроенного датчика.
Различается число рычагов (две, три, четыре функции и больше), длина и форма рукояток, тип фиксации в нейтрали и наличие электрических микропереключателей. На современных машинах вместо рычагов часто стоят мини-джойстики на подлокотнике.
Марку и модель машины, серийный номер, тип нужного узла (педаль или рычаг с указанием функции), фото детали и места её установки и (если есть) заводской номер с самой детали или из каталога. Этого достаточно для подбора.
Пришлите марку и модель машины, серийный номер и фото узла. Подберём по каталогу производителя педали газа (тросовые и электронные), тормоза, инчинга и присутствия, площадки пола, рычаги КПП и ручника, рычаги гидрораспределителя и реверса, мини-джойстики, тросы и тяги, датчики и потенциометры, пружины, втулки и накладки. Доставка по России.
