Детали разводного механизма тормозных колодок для вилочных погрузчиков

Фильтр
Фильтр
Цена
Не более ₽
Код товара для цены
Показать еще Очистить
Марка / Производитель
Показать еще Очистить
Модель / Размер
Показать еще Очистить
В наличии на складе
Очистить
Сортировать:
по наличию
по наличию названию возрастанию цены убыванию цены
Выводить:
24
12 24 48
1
2
3
31

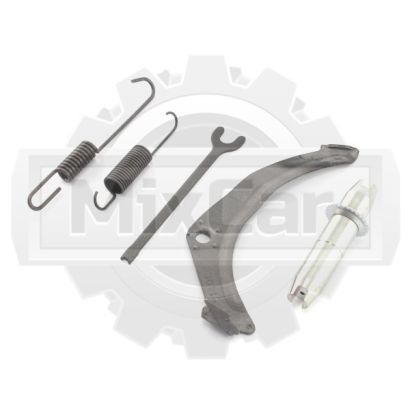

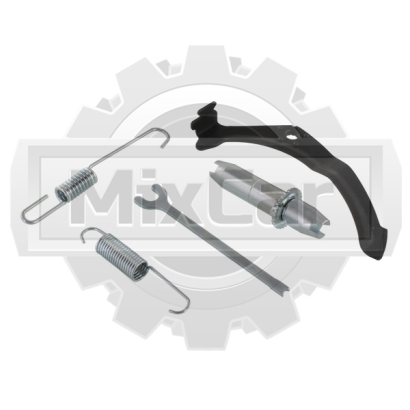

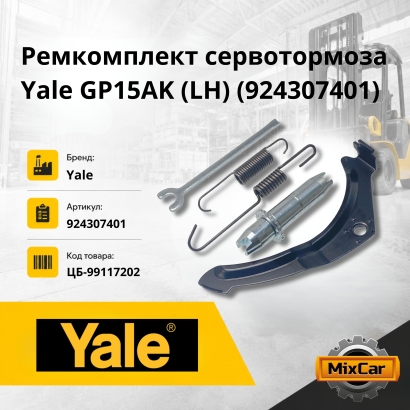

Ремкомплект сервотормоза Yale GP15AK (LH) (924307401) Тормозная система для вилочных погрузчиков
В наличии: 317 комплект
Код: ЦБ-99117202
Бренд: Yale
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
1823 ₽

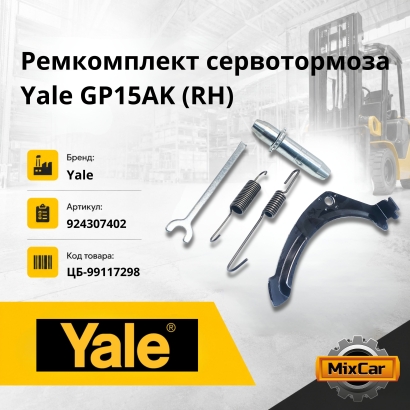

Ремкомплект сервотормоза Yale GP15AK (RH) Тормозная система для вилочных погрузчиков
В наличии: 311 комплект
Код: ЦБ-99117298
Бренд: Yale
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
1825 ₽

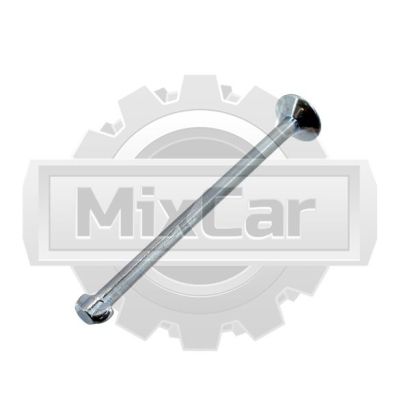

Палец прижимной 2123370420G Тормозная система для вилочных погрузчиков
В наличии: 100 шт
Код: ЦБ-99025873
Бренд: Heli
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
60.63 ₽

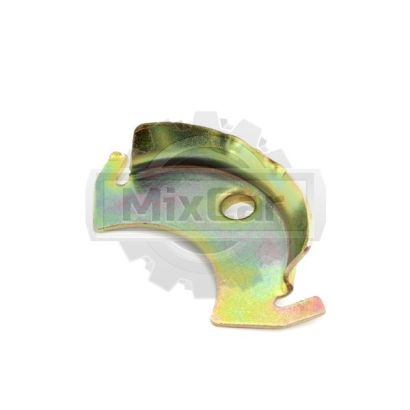

Направляющая троса стояночного тормоза 476411011071 Тормозная система для вилочных погрузчиков
В наличии: 100 шт
Код: ЦБ-00004776
Бренд: Toyota
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
152.79 ₽

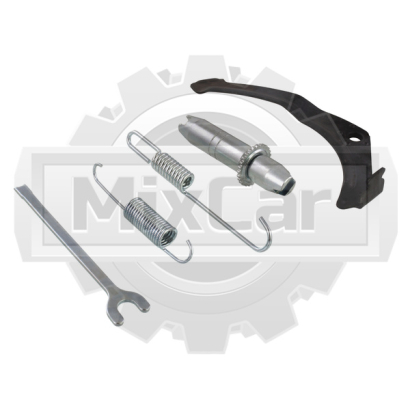

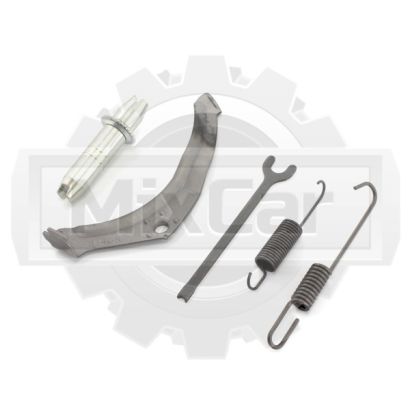

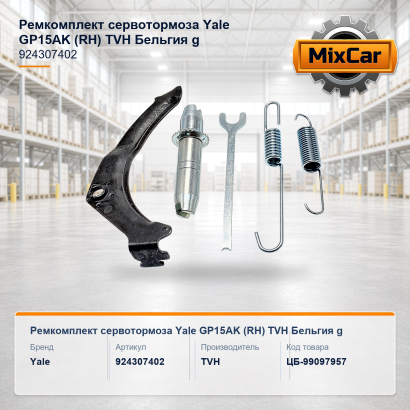

Ремкомплект сервотормоза Yale GP15AK (RH) (924307402) Ремкомплект сервотормоза Yale (924307402)
В наличии: 68 шт
Код: ЦБ-99097957
Бренд: Yale
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
3434 ₽

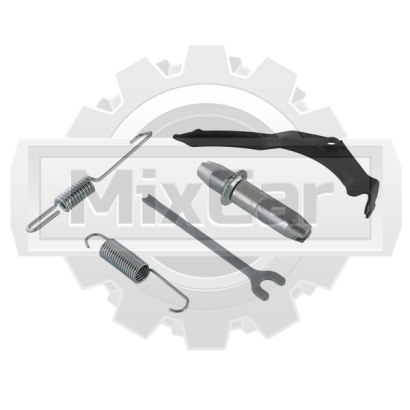

Ремкомплект сервотормоза Yale GP15AK (LH) (924307401) g Ремкомплект сервотормоза Yale (924307401)
В наличии: 66 шт
Код: ЦБ-99097956
Бренд: Yale
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
3573 ₽

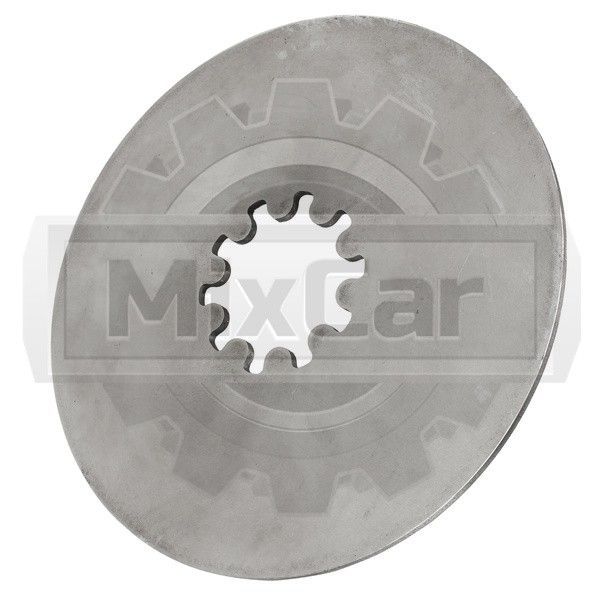

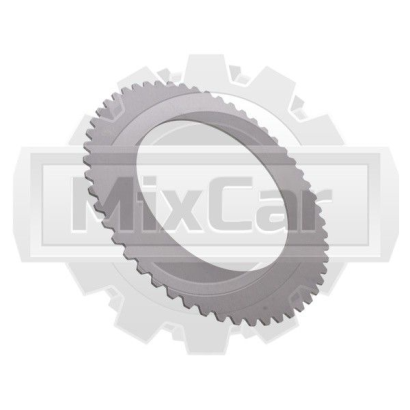

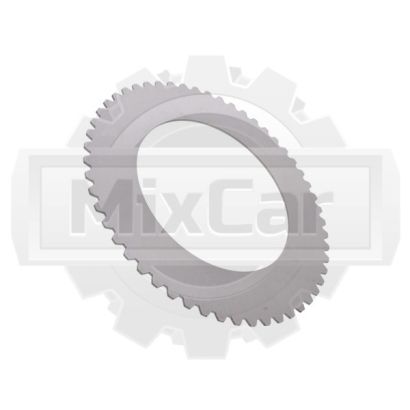

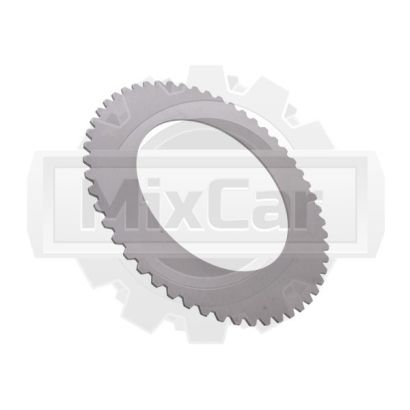

Диск тормозной Doosan D30S-5 стальной Тормозная система для вилочных погрузчиков
В наличии: 63 шт
Код: ЦБ-99117321
Бренд: Doosan
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
921 ₽

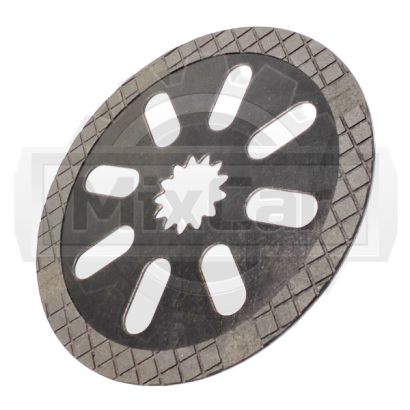

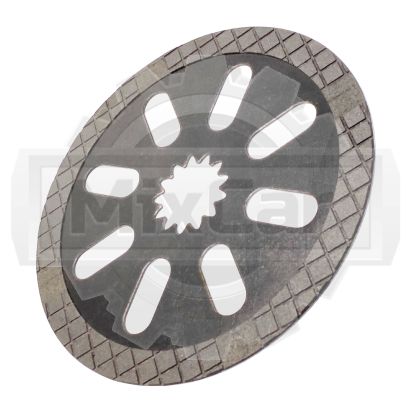

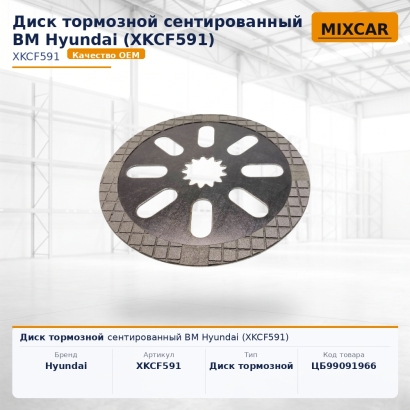

Диск тормозной сентированный ВМ Hyundai (XKCF591) Диск тормозной сентированный ВМ Hyundai (XKCF591)
В наличии: 49 шт
Код: ЦБ-99091966
Бренд: Hyundai
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
479 ₽

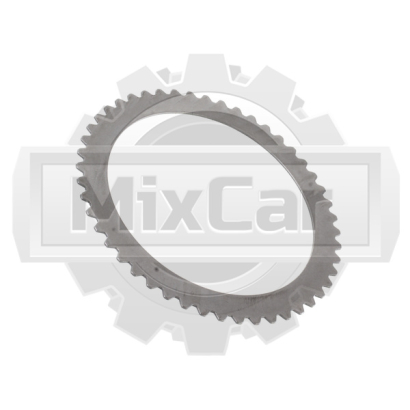

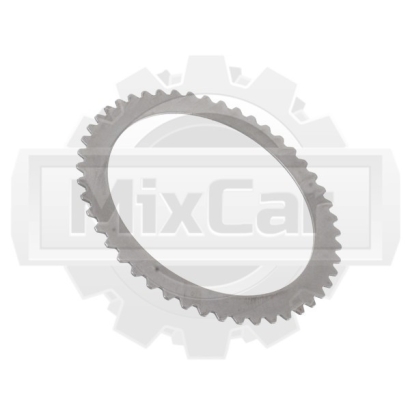

Диск тормозной Jungheinrich (51212113) Диск тормозной Jungheinrich (51212113)
В наличии: 40 шт
Код: ЦБ-99113516
Бренд: Jungheinrich
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
563 ₽

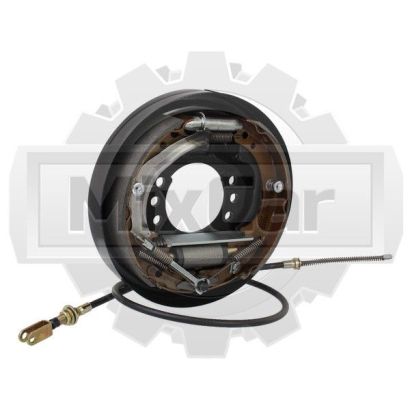

Сервотормоз Yale GDP15-20AK (LH) (в сборе) (5242287-19) Сервотормоз Yale (5242287-19)
В наличии: 36 шт
Код: ЦБ-99163112
Бренд: Yale
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
18348 ₽

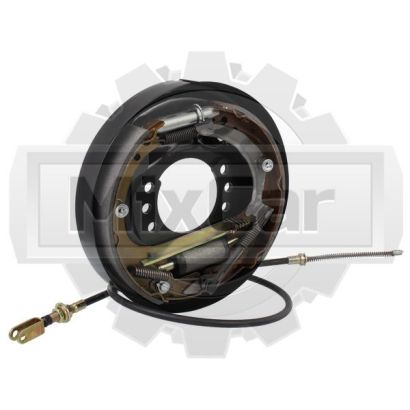

Сервотормоз Yale GDP15-20AK (RH) (в сборе) (5242287-18) Сервотормоз Yale (5242287-18)
В наличии: 35 шт
Код: ЦБ-99163113
Бренд: Yale
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
18362 ₽
Палец прижимной Toyota\Doosan D15 (47431-10480-71) Палец прижимной Toyota\Doosan D15 (47431-10480-71)
В наличии: 33 шт
Код: ЦБ-99026014
Бренд: Doosan
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
18 ₽

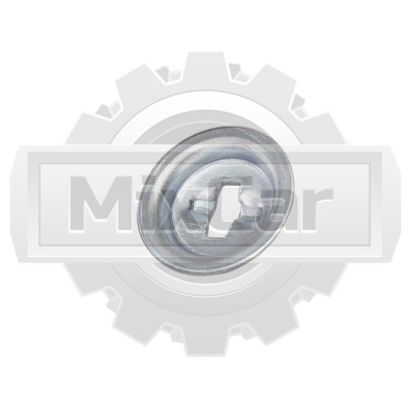

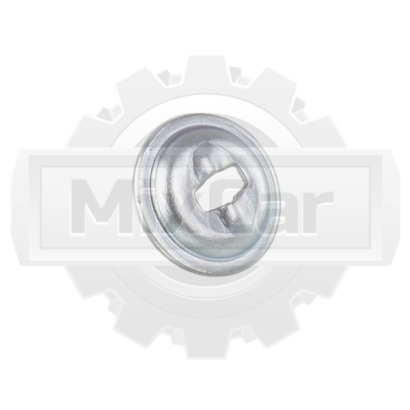

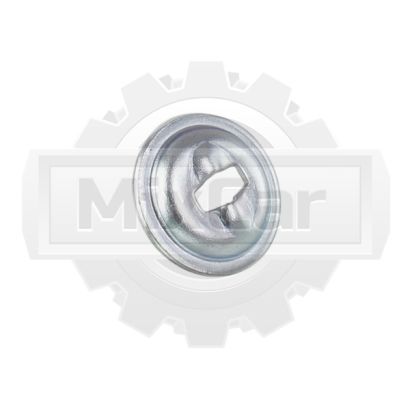

Шайба прижимная (чашка) тормозной колодки 1,5 Тормозная система для вилочных погрузчиков
В наличии: 26 шт
Код: ЦБ-99082284
Бренд: Toyota
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
13 ₽

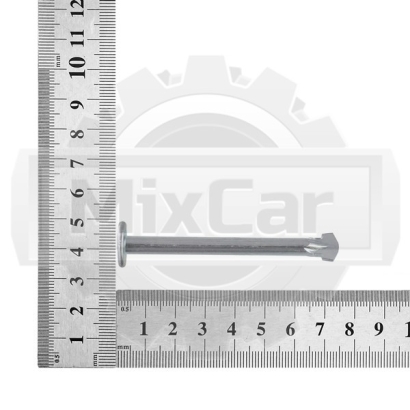

Палец прижимной (3EC-30-11380) Тормозная система для вилочных погрузчиков
В наличии: 20 шт
Код: ЦБ-00004948
Бренд: Komatsu
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
178 ₽

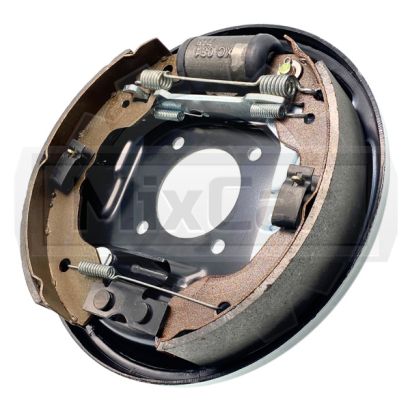

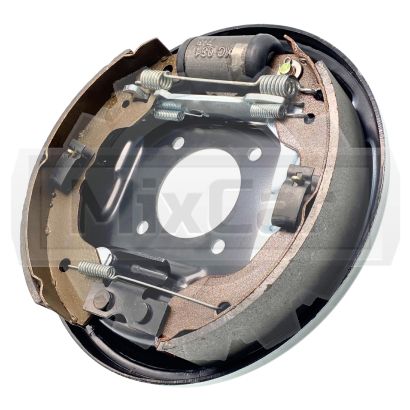

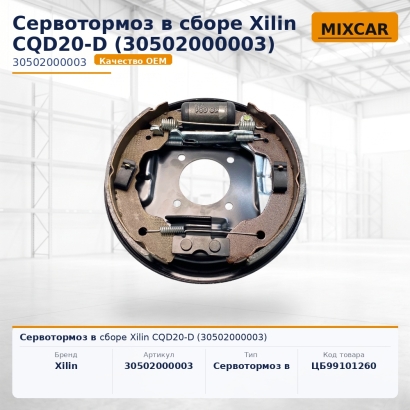

Сервотормоз в сборе Xilin CQD20-D (30502000003) Тормозная система для вилочных погрузчиков
В наличии: 14 шт
Код: ЦБ-99101260
Бренд: Xilin
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
2825 ₽

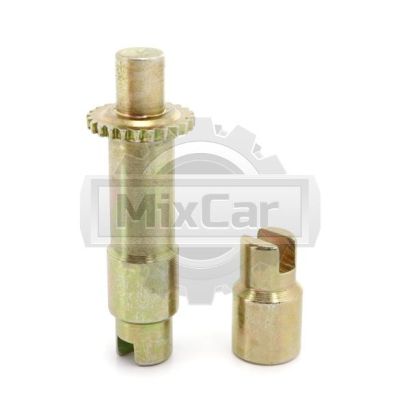

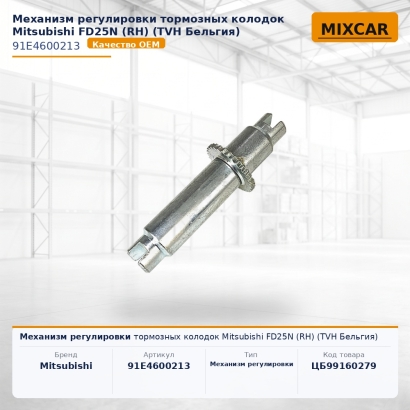

Механизм регулировки тормозных колодок Mitsubishi FD25N (RH) Механизм регулировки тормозных колодок Mitsubishi (RH)
В наличии: 12 шт
Код: ЦБ-99160279
Бренд: Mitsubishi
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
1806 ₽
Шайба Doosan (A480260) (Оригинал) Шайба Doosan (A480260) (Оригинал)
В наличии: 12 шт
Код: ЦБ-99108995
Бренд: Doosan
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
237 ₽

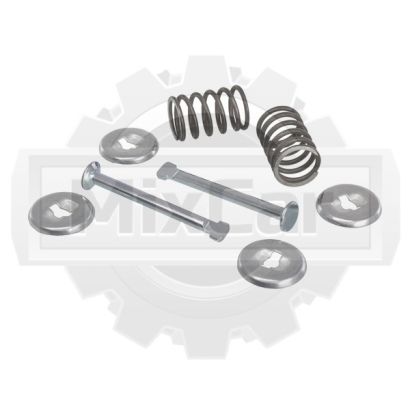

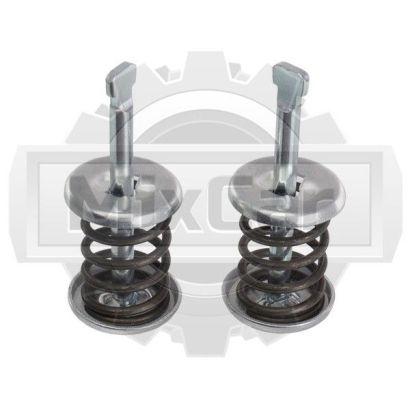

Комплект фиксации тормозной колодки Yale 25-35RK / TK (5800513-34) Комплект фиксации тормозной колодки Yale (5800513-34)
В наличии: 12 комп
Код: ЦБ-99097904
Бренд: Yale
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
1146 ₽

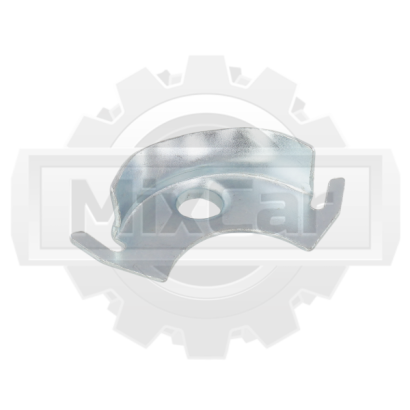

Направляющая троса тормоза Heli CPC15 (2123370330G) Направляющая троса тормоза Heli (2123370330G)
В наличии: 11 шт
Код: ЦБ-99096772
Бренд: Heli
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
80 ₽

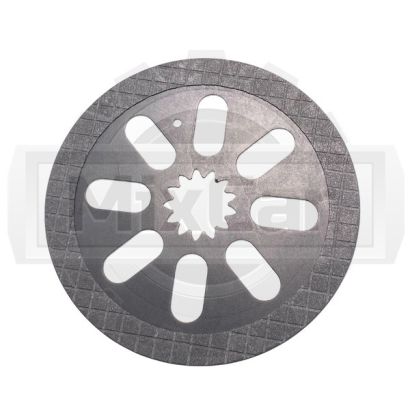

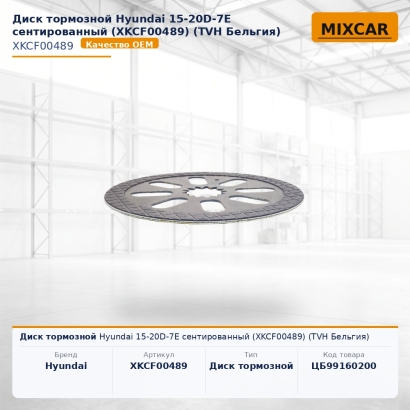

Диск тормозной Hyundai 15-20D-7E сентированный (XKCF-00489) Диск тормозной Hyundai (XKCF-00489)
В наличии: 10 шт
Код: ЦБ-99160200
Бренд: Hyundai
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
1994 ₽

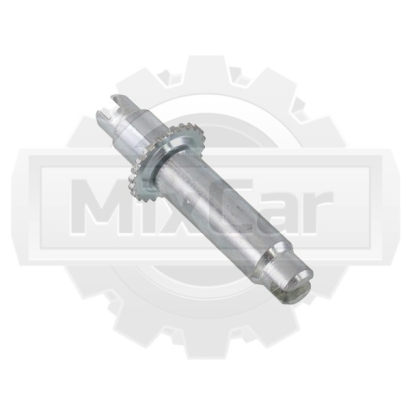

Механизм регулировки тормоза LH Doosan D15 / 18S2 (D480266) (Оригинал) Механизм регулировки тормоза LH Doosan (D480266) (Оригина...
В наличии: 8 шт
Код: ЦБ-99096114
Бренд: Doosan / Toyota
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
2438 ₽

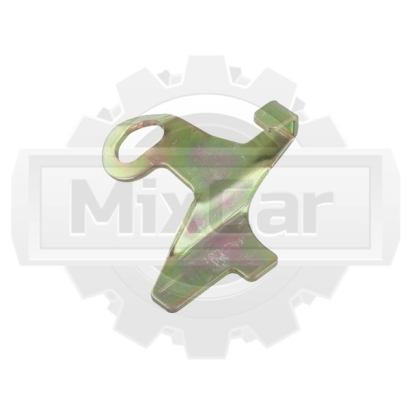

Рычаг регулировки тормозов Doosan D15 / 18S2 (RH) (D480271) Рычаг регулировки тормозов Doosan (D480271)
В наличии: 7 шт
Код: ЦБ-99126329
Бренд: Doosan
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
289 ₽

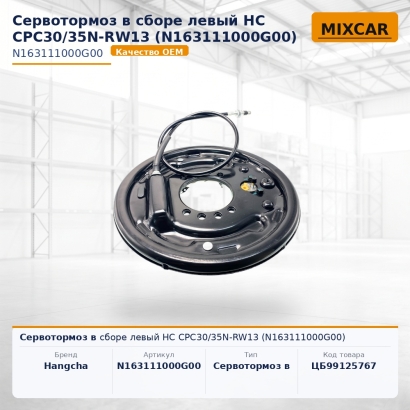

Сервотормоз в сборе левый HC CPC30 / 35N-RW13 (N163111000G00) Сервотормоз в сборе левый HC CPC30
В наличии: 7 шт
Код: ЦБ-99125767
Бренд: Hangcha
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
9679 ₽

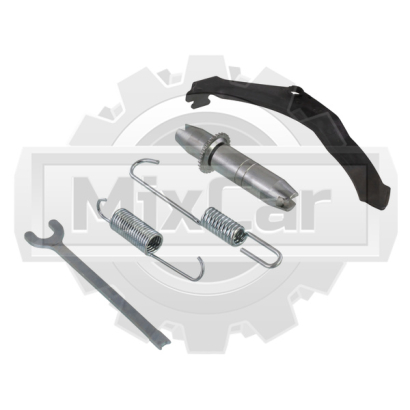

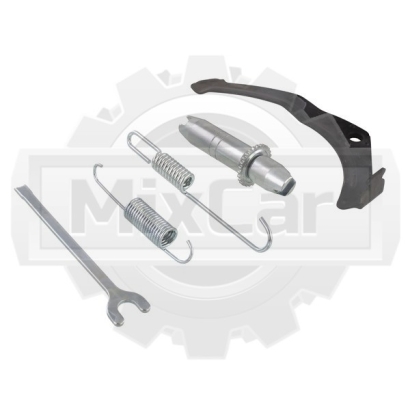

Ремкомплект сервотормоза Yale GP15AK (RH) (TVH) 0,274g Ремкомплект сервотормоза Yale
В наличии: 7 шт
Код: ЦБ-99109617
Бренд: Yale
Запрос цены и наличия:

Введите свои данные.

Ваше имя:*
Email:*
Телефон:*
Комментарий:
5926 ₽
1
2
3
31
Сортировать:
по наличию
по наличию названию возрастанию цены убыванию цены
Выводить:
24
12 24 48
1
2
3
31
Тормозная система · мелкий ремонт

Детали разводного механизма тормозных колодок

Микскар поставляет полный набор мелких, но критически важных деталей разводного (распорного) механизма барабанного тормоза вилочного погрузчика: распорные планки, регуляторы зазора, толкатели, эксцентрики, валы разжима, рычаги, пальцы, шайбы и пружины. Подбор по фото, модели и серийному номеру для Toyota, Komatsu, Linde, Still, Jungheinrich, Hyster, Yale, Heli, Hangcha, JAC, EP и других брендов.

Подобрать детали Связаться с менеджером

Что входит в разводной механизм колодок

Разводной (распорный) механизм отвечает за равномерное прижатие двух колодок к зеркалу тормозного барабана, передачу усилия от рабочего цилиндра, а также за компенсацию износа фрикционных накладок. Сами по себе колодки и цилиндр не могут работать без этого набора мелких деталей — именно они задают геометрию торможения.

01

Распорная планка

Соединяет верхние или нижние концы колодок, удерживает их в правильной плоскости.

02

Регулятор зазора

Винтовой или храповый узел, компенсирующий износ накладок относительно барабана.

03

Толкатель и эксцентрик

Передают усилие от поршня рабочего цилиндра к колодкам и задают начальный зазор.

04

Вал разжима

Применяется в механических контурах стояночного тормоза для разведения колодок.

05

Рычаг и тяга «ручника»

Связывает трос или тягу стояночного тормоза с колодкой внутри барабана.

06

Пружины и крепёж

Возвратные и стяжные пружины, пальцы, шайбы, шплинты, фиксаторы колодок.

Как работает механизм

Понимание последовательности упрощает диагностику: где «не сработало», там и нужно искать неисправную деталь.

  1. Давление из ГТЦ приходит к рабочему цилиндру колеса.
  2. Поршень толкает шток или толкатель механизма.
  3. Эксцентрик и распорная планка передают усилие на обе колодки одновременно.
  4. Регулятор зазора задаёт минимальное расстояние от накладки до барабана.
  5. После отпускания педали возвратные пружины собирают колодки обратно.

Почему механизм «лечат» комплектом

Заклинивший регулятор, лопнувшая пружина или сорванный палец моментально нарушают геометрию работы пары колодок: возникает увод, неравномерный износ накладок, перегрев барабана. Менять «по одной» детали в этом узле — путь к повторному ремонту через короткий пробег.

  1. Снимаются обе колодки на оси.
  2. Меняется весь набор пружин, пальцев и шайб.
  3. Проверяется ход регуляторов и валов разжима.
  4. При закисании регулятора — замена в сборе.
  5. Затем подгоняется зазор и прокачивается система.

Признаки износа разводного механизма

Эти симптомы отличают неисправности именно мелких деталей механизма от проблем самих колодок, барабана или гидропривода.

Колодки не возвращаются

Просевшие или лопнувшие возвратные пружины — колодки трут барабан постоянно, узел греется.

Не регулируется зазор

Закис регулятор, сорвана резьба или сломан храповик — педаль становится «длинной».

Стук в барабане при езде

Болтаются распорная планка, толкатель или ослаб палец крепления колодки.

Износ накладок «клином»

Кривой эксцентрик или планка перекашивают колодку — стирается одна сторона накладки.

Не держит стояночный тормоз

Закис вал разжима, оборвана тяга или сломан рычаг «ручника» внутри барабана.

Колодка «вылетела» из крепления

Сломан фиксатор, пружина прижима или сорван палец — требуется срочная сборка узла.

Типовые параметры и узлы

Чипы ниже — наиболее частые типоразмеры и термины при заказе деталей разводного механизма. Конкретные параметры уточняются по фото и модели погрузчика.

распорная планка верхняя распорная планка нижняя регулятор зазора авто регулятор зазора ручной эксцентрик правый / левый вал разжима LH / RH палец Ø 8 / 10 / 12 мм пружина возвратная пружина стяжная пружина прижима колодки шайба стопорная шплинт DIN 94
детали Toyota детали Komatsu детали TCM / Mitsubishi / Nissan детали Linde детали Still / Jungheinrich детали Hyster / Yale детали Heli детали Hangcha / JAC детали Doosan / Hyundai детали EP / Lonking

Диагностика по симптому

Симптом Узел под подозрением Что заменить
Барабан греется на ходу Возвратные пружины, регулятор зазора Комплект пружин, регулятор в сборе
«Длинная» педаль, помогает «прокачка» Регулятор зазора не отрабатывает износ Регулятор, при закисании — вместе с распорной планкой
Стук в барабане при езде Распорная планка, палец, толкатель Палец, шайба, шплинт, распорная планка
Колодки изношены «клином» Перекос эксцентрика или планки Эксцентрик, распорная планка, пружины
Не держит стояночный тормоз Вал разжима, рычаг «ручника», тяга Вал в сборе, рычаг, пальцы и шплинты
Колодка соскочила из посадки Прижимная пружина и фиксатор колодки Пружина прижима, чашка, палец-фиксатор

Маленькая деталь — большой риск простоя

Стоимость распорной планки, регулятора или комплекта пружин — копейки на фоне часа простоя погрузчика. Микскар собирает заявку именно «комплектом узла»: все мелкие детали разводного механизма приходят вместе с колодками и пружинами, чтобы слесарь не возвращался к одному и тому же колесу через неделю.

Что нужно для заявки

  • марка и модель погрузчика;
  • серийный номер или фото шильдика;
  • OEM-номер детали, если есть;
  • фото снятого узла «как лежит» на верстаке;
  • фото детали отдельно: с двух сторон и торца;
  • длина и диаметр пальцев, шайб, пружин;
  • тип регулятора: автоматический или ручной;
  • сторона установки: правая или левая (LH / RH);
  • наличие связи с тросом «ручника» внутри барабана;
  • симптом, который привёл к разборке.

Что подбираем в одну поставку

  • распорные планки верхние и нижние;
  • регуляторы зазора в сборе;
  • эксцентрики и толкатели колодок;
  • валы разжима для стояночного тормоза;
  • рычаги и тяги «ручника»;
  • возвратные, стяжные и прижимные пружины;
  • пальцы, шайбы, шплинты и фиксаторы;
  • тормозные колодки и накладки;
  • рабочие цилиндры и ремкомплекты при необходимости;
  • тормозную жидкость для прокачки после сборки.

Для каких брендов и моделей

Микскар работает по японской, европейской, корейской и китайской складской технике. Подбираем детали даже без OEM-номера — по фото снятого узла и обмерам.

ToyotaKomatsu TCMMitsubishi NissanLinde StillJungheinrich HysterYale CaterpillarClark DoosanHyundai DaewooHeli HangchaJAC LonkingEP Equipment XilinNoblelift MaximalCHL
Toyota 5FD / 6FD / 7FD / 8FD Toyota 5FG / 6FG / 7FG / 8FG Komatsu FG / FD 15-30 TCM FG / FD 15-30 Linde H-серия Still RX / R70 Jungheinrich EFG / DFG / TFG Hyster H / J-серии Yale GDP / GLP Doosan D / G / B-серии Hyundai 15D / 18D / 25D / 30D Heli CPCD / CPQD / CPD Hangcha CPCD / CPQD / CPD JAC CPCD / CPQD Lonking LG / LGD / LGF EP EFL / CPD / CPCD

Сопутствующие категории тормозной системы

Чтобы собрать ось целиком — переходите в смежные разделы каталога.

Поисковые формулировки

Эта страница помогает найти: детали разводного механизма колодок погрузчика, распорная планка тормозных колодок, регулятор зазора колодок, толкатель колодки, эксцентрик тормозной колодки, вал разжима, рычаг ручника в барабане, возвратные и стяжные пружины колодок, прижимные пружины, пальцы и шплинты крепления колодок Toyota, Komatsu, TCM, Mitsubishi, Nissan, Linde, Still, Jungheinrich, Hyster, Yale, Heli, Hangcha, JAC, Lonking, EP, Doosan, Hyundai.

Частые вопросы

Что такое разводной механизм колодок?

Это совокупность мелких деталей внутри барабана — распорных планок, регуляторов, эксцентриков, валов разжима, рычагов, пружин, пальцев и шайб — которые передают усилие от рабочего цилиндра на колодки и удерживают их в правильном положении.

Можно ли заказать только пружины или планку отдельно?

Да. Поставляем как отдельные позиции (пружина, палец, шайба), так и комплекты на ось вместе с колодками. На практике дешевле сразу взять весь набор узла.

Чем регулятор зазора авто отличается от ручного?

Автоматический регулятор подстраивает зазор сам по мере износа накладок (через храповик). Ручной — выставляется при ТО винтом или эксцентриком и не компенсирует износ в процессе работы.

Что значат LH и RH в наименовании детали?

LH — Left Hand (левая сторона установки), RH — Right Hand (правая). На многих погрузчиках валы разжима и эксцентрики не взаимозаменяемы — важно правильно указывать сторону.

Можно ли подобрать детали без OEM-номера?

Да, по фото снятого узла, обмерам и серийному номеру погрузчика. Особенно важны фото пружин «в линию» с линейкой и фото эксцентрика с торца.

Нужно ли менять колодки одновременно с механизмом?

Желательно. При замене регулятора, планки или пружин узел всё равно разбирается; ставить старые колодки с просевшими накладками рядом с новой пружиной — компромисс по ресурсу.

Работаете ли с юридическими лицами?

Да. Микскар работает с организациями, складами, сервисными компаниями и производственными предприятиями, предоставляет закрывающие документы и отправляет заказы по России.

Нужны детали разводного механизма?

Отправьте фото снятого узла «как лежит», марку, модель и серийный номер погрузчика. Микскар подберёт распорные планки, регуляторы, эксцентрики, валы, пружины и крепёж — комплектом, в одну поставку.

Получить подбор
Запчасти для погрузчиков Clark — со склада в Москве | Микскар
Вы недавно смотрели
История просмотров пуста
Остались вопросы?

Напишите нам и мы все вам расскажем

Задайте вопрос
Заказать звонок:

Введите свой номер телефона c кодом
города для заказа звонка.

Ваше имя:
Телефон:*
Сообщение:
Задайте вопрос

Введите свой номер телефона c кодом
города для ответа на вопрос.

Представьтесь, пожалуйста*
Телефон:*
E-mail:*
Вопрос:

Оставьте отзыв:

Как быстро с вами связались?

При заказе в нерабочее время – отсчитывая от начала следующего рабочего дня.

Общая оценка компании:
Цена товара (услуги) была указана правильно?
Наличие товара (услуги) было указано правильно?
Описание товара (услуги) было актуальным?
Заказ был выполнен в оговоренные сроки?
Добавить отзыв
Право публикации отзыва на сайте Администрация Компании оставляет за собой.
