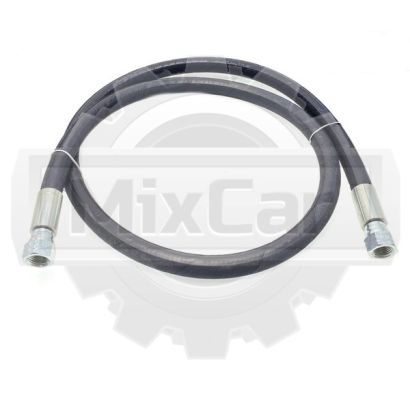

Рукав высокого давления (РВД) — это «вена» гидравлической системы
погрузчика. По нему поток рабочей жидкости от насоса идёт к
распределителю, цилиндру подъёма, цилиндрам наклона мачты, цилиндру
бокового смещения каретки, рулевому контуру и навесному оборудованию.
Микскар изготавливает и поставляет РВД в сборе по образцу или
замерам, отдельные шланговые сборки, фитинги, защитные пружины и
пыльники для японских, западных и китайских вилочных погрузчиков:
Toyota, Komatsu, Mitsubishi, TCM, Nissan, Linde, Jungheinrich, Still,
Hyster, Yale, Caterpillar, Clark, Heli, Hangcha, Lonking, Maximal, EP
Equipment, LiuGong, XCMG, JAC и BYD. Конкретные параметры (внутренний
и наружный диаметр, число оплёток, рабочее и разрывное давление,
минимальный радиус изгиба, длина по осям фитингов, типоразмер и
присоединительная резьба фитингов) в общем описании не приводим — они
определяются по образцу шланга с машины или по каталогу
производителя.

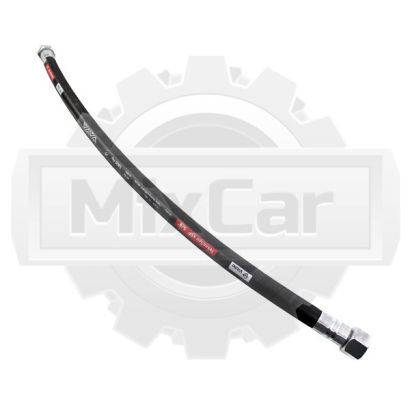

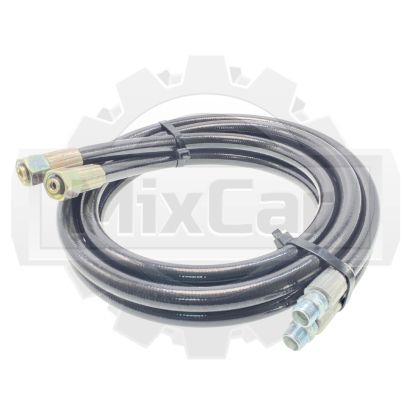

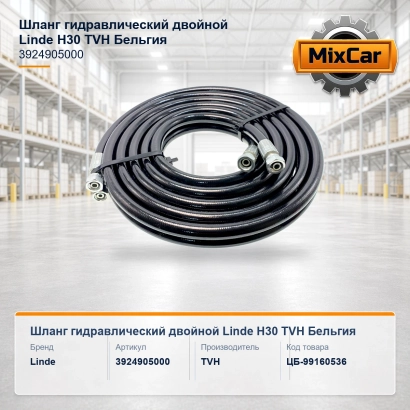

Шланг в сборе по образцуобжимаем с фитингами под штатные размеры и углы
Все контуры машиныподъём, наклон, смещение, руль, навеска, слив
Только проверенные данныедиаметр, давление, длина и фитинги — по замеру или каталогу

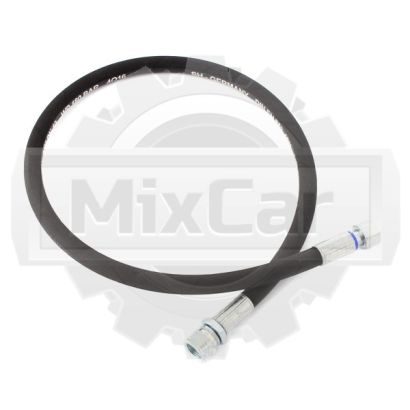

Зачем нужны рукава высокого давления
Гидронасос гонит поток рабочей жидкости с большим давлением, а
распределитель решает, в какой цилиндр этот поток направить. Между
ними и исполнительными цилиндрами стоят рукава высокого давления —
гибкие шланги с многослойной резинометаллической стенкой и
опрессованными фитингами. Благодаря РВД мачта может наклоняться,
каретка смещаться, а рулевой цилиндр работать с подвижной осью без
разрыва соединений.
РВД — это расходник, но «расходник», от которого зависит
безопасность всей машины. Лопнувший шланг под нагрузкой роняет
каретку с грузом, заливает маслом пол и создаёт риск возгорания у
выпускного коллектора дизельного двигателя. Поэтому подбирать шланг
«на глаз» по диаметру нельзя: важны число оплёток, рабочее
давление, минимальный радиус изгиба и типоразмер фитингов под
штатные ответные части.

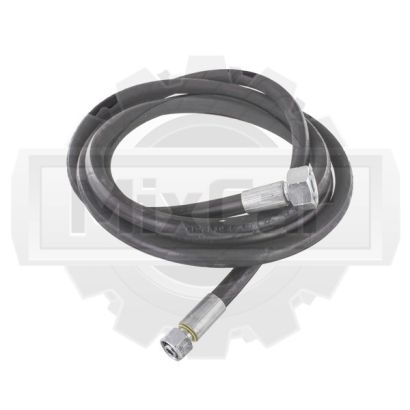

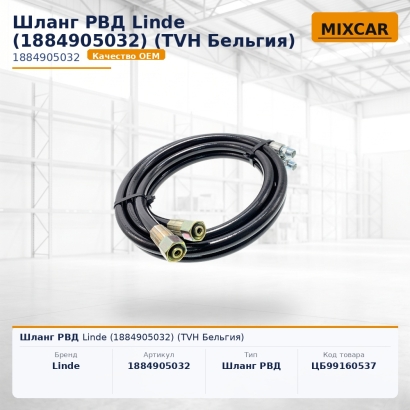

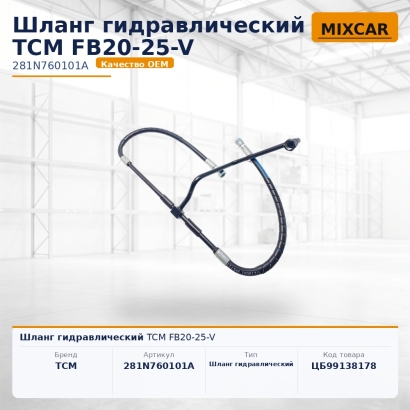

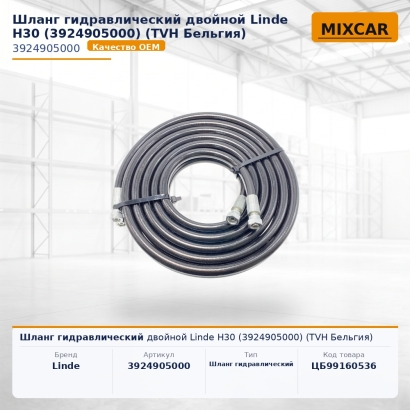

Виды шлангов и сопутствующих деталей
Ниже — основные группы позиций, которые встречаются на стандартной
складской технике. Каждая группа имеет свой типоразмер и
подбирается отдельно.

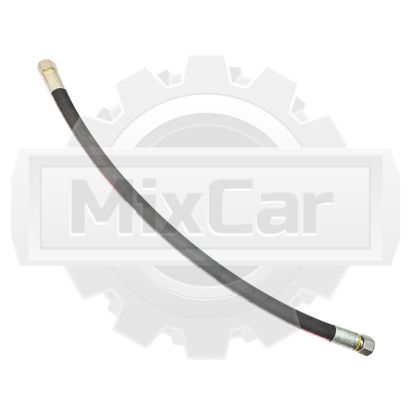

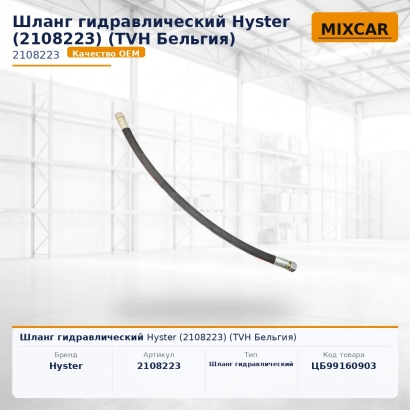

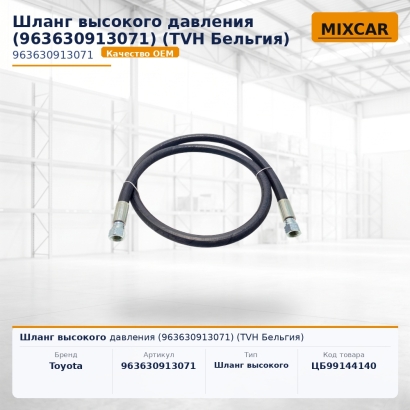

Шланг подъёма
Напорный РВД от распределителя к цилиндру подъёма мачты. Работает с самым высоким давлением и большим расходом.

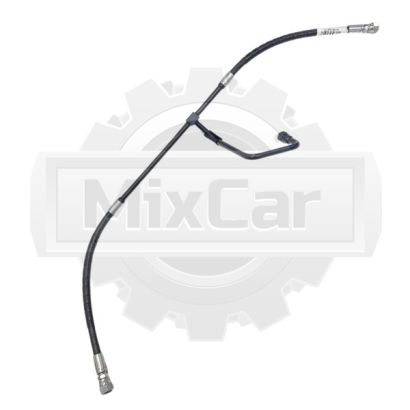

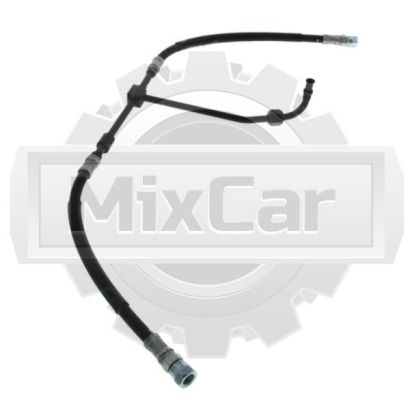

Шланг наклона

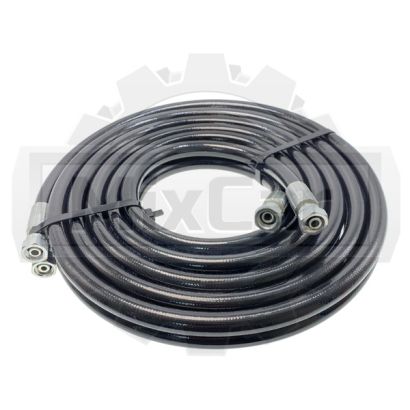

Пара РВД на цилиндры наклона мачты вперёд и назад. Работают с реверсивным давлением и циклически.
Шланг бокового смещения
Пара коротких РВД на цилиндр бокового смещения каретки. Подвергаются постоянному перегибу при движении каретки вверх-вниз.

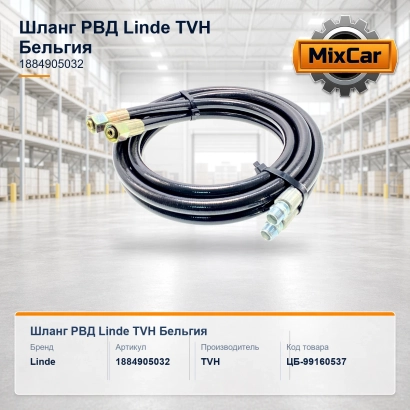

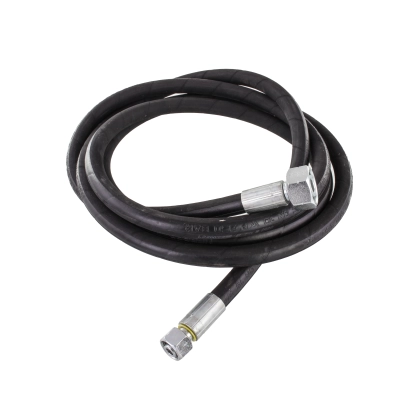

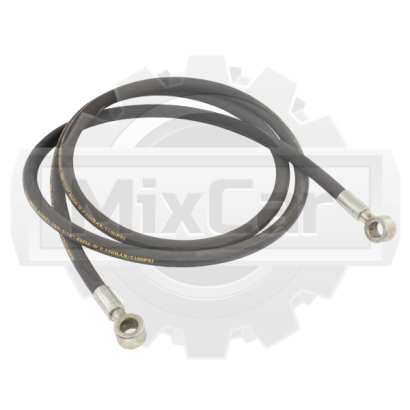

Шланг рулевого контура
РВД меньшего диаметра от рулевого насоса или насоса-дозатора к цилиндру рулевого управления. Работает мягче, но циклически.
Шланг навесного оборудования
РВД на дополнительные секции: ротатор, прижим, захват рулонов, вилы боковые, кантователь, толкатель. Часто с быстроразъёмными муфтами.

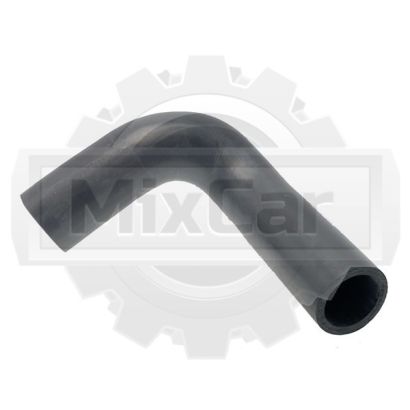

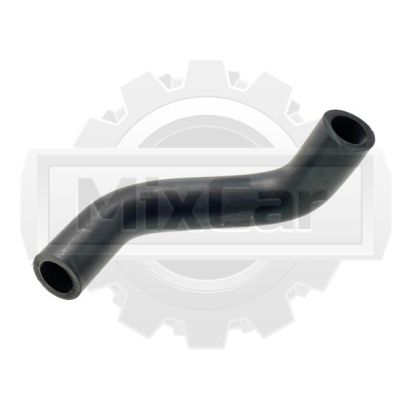

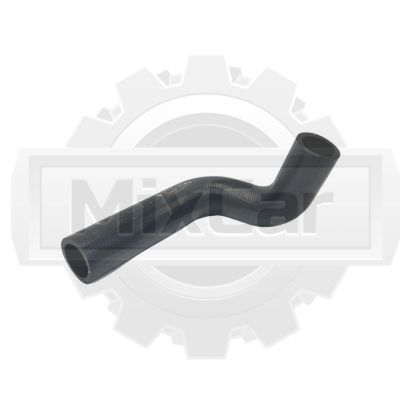

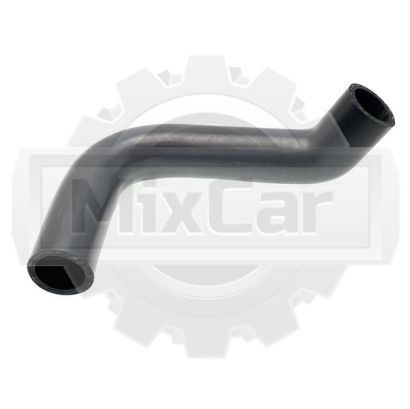

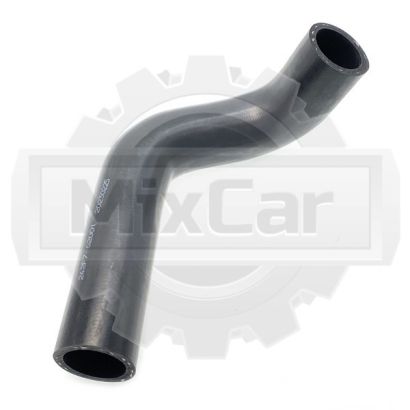

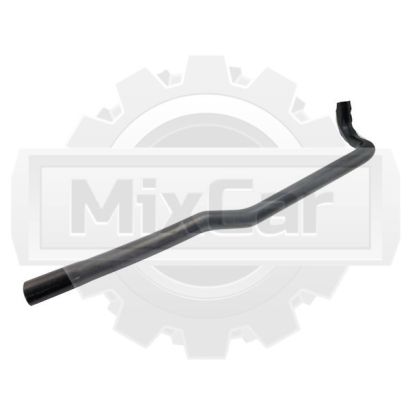

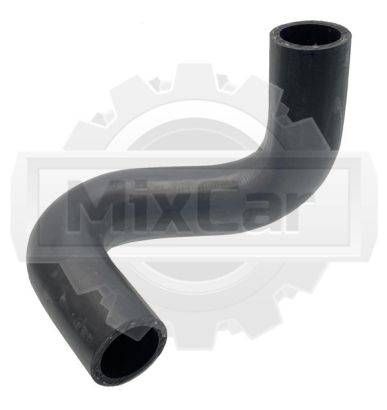

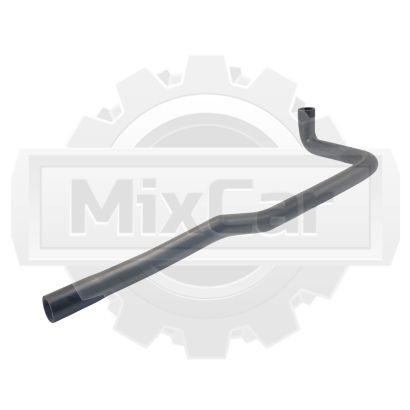

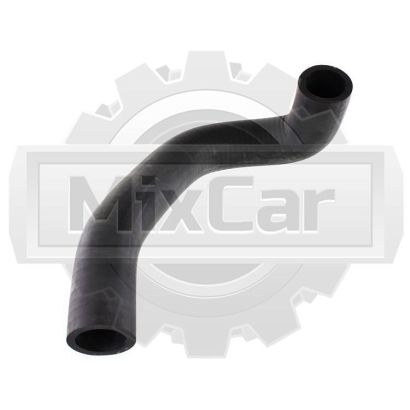

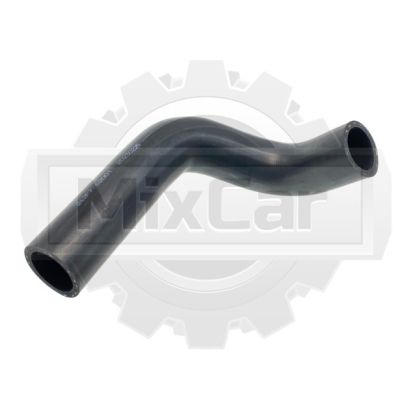

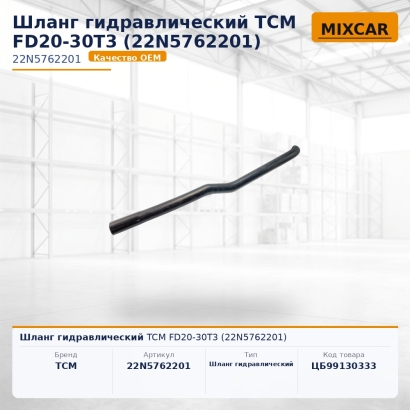

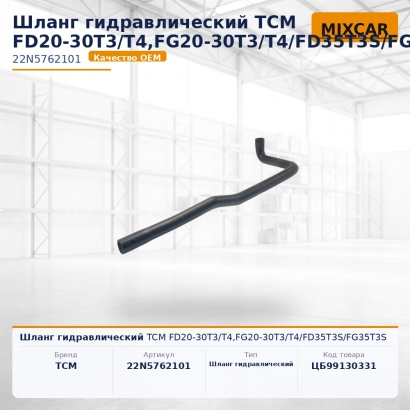

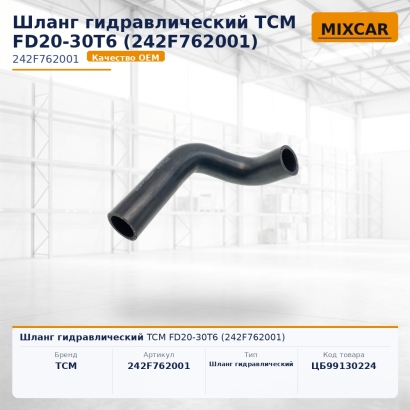

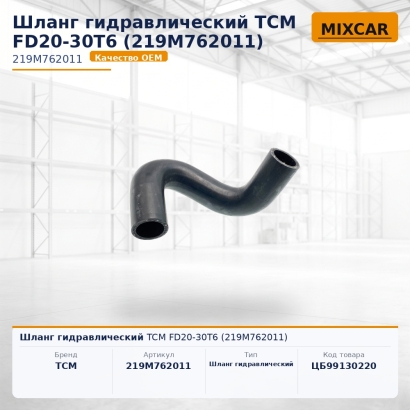

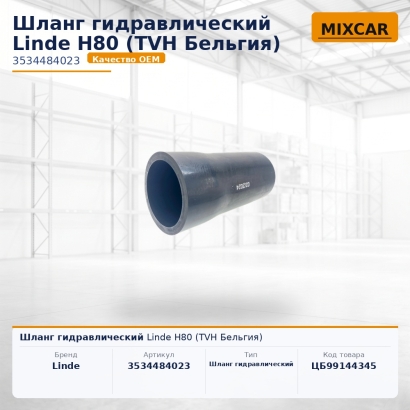

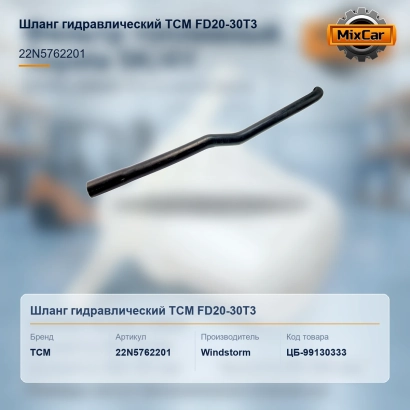

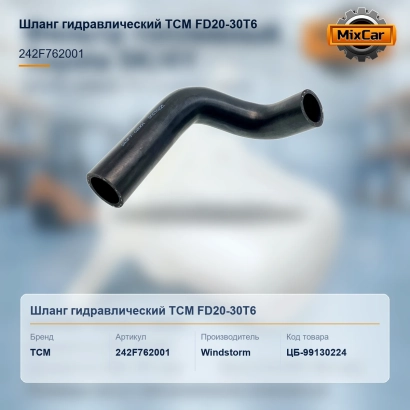

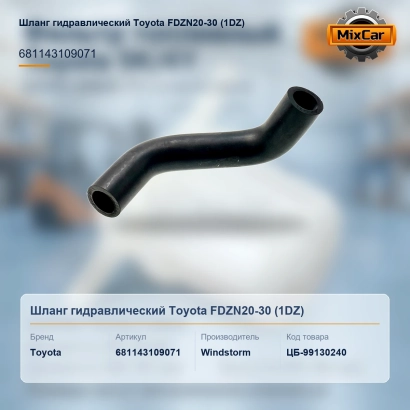

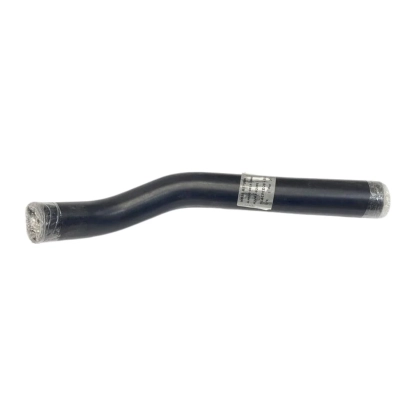

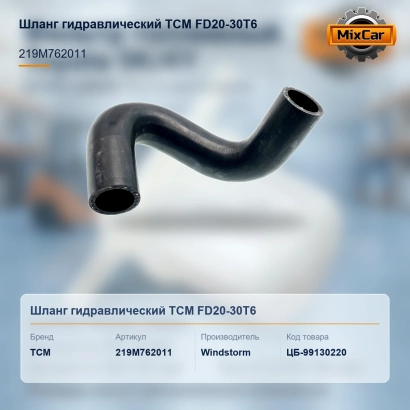

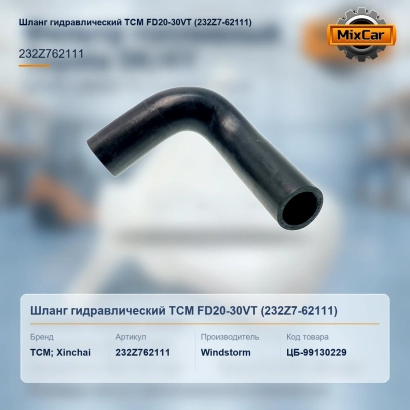

Сливной шланг
РВД низкого давления от распределителя обратно в гидробак. Имеет меньшее число оплёток и больший внутренний диаметр.

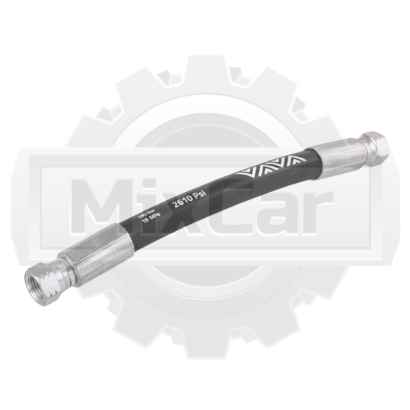

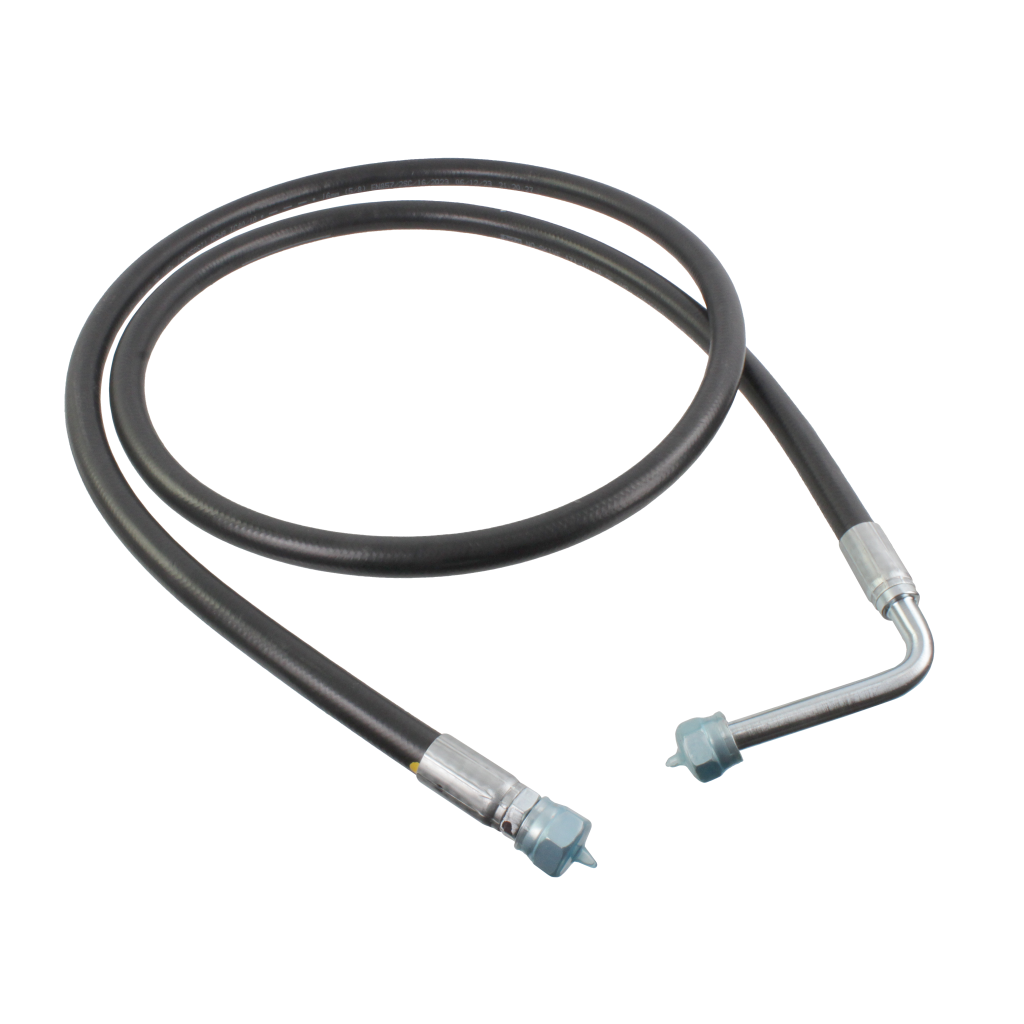

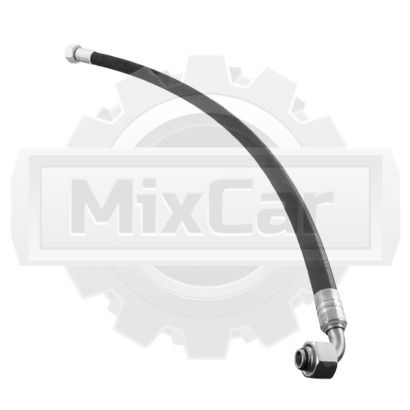

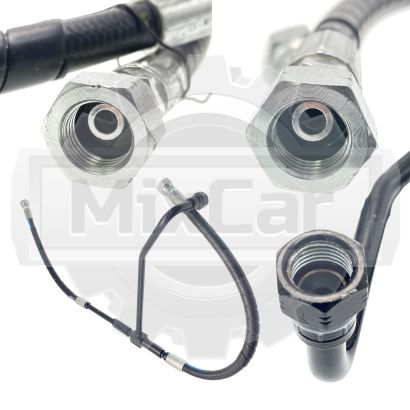

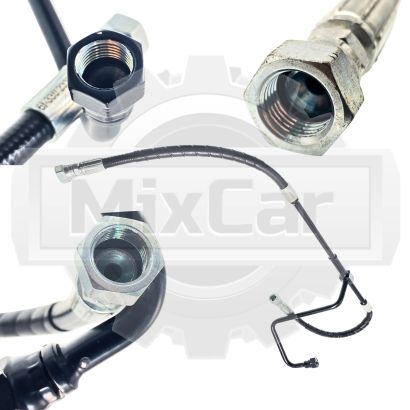

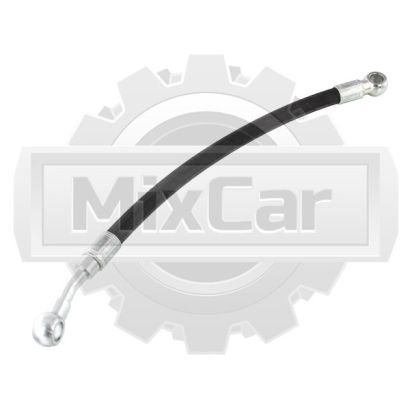

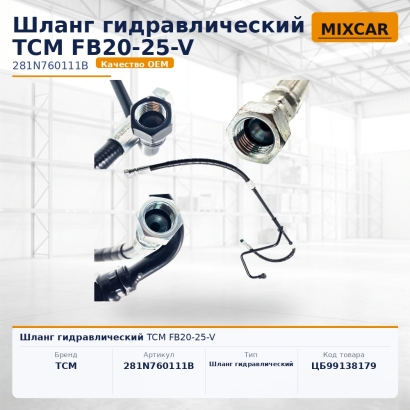

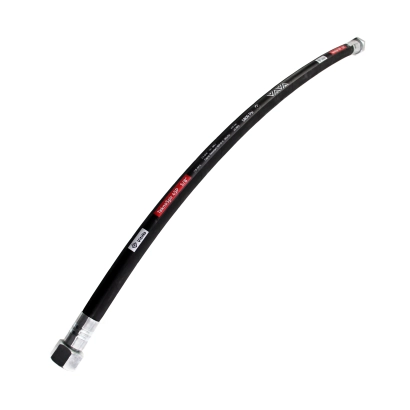

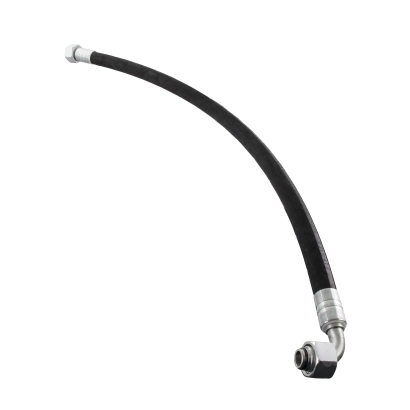

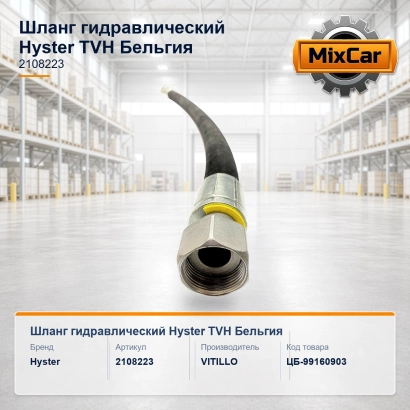

Фитинги под обжим
Прямые, угловые на 45° и 90°, с накидной гайкой, ниппелем и фланцем. Подбираются под резьбу и тип уплотнения ответной части.

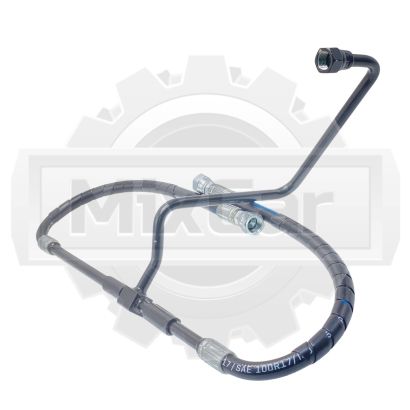

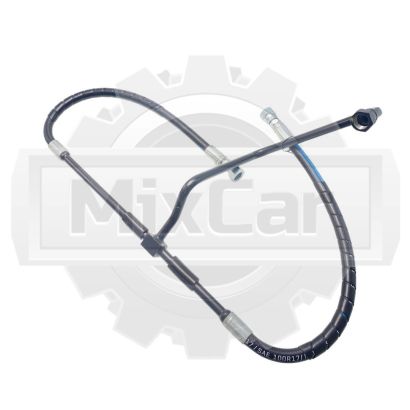

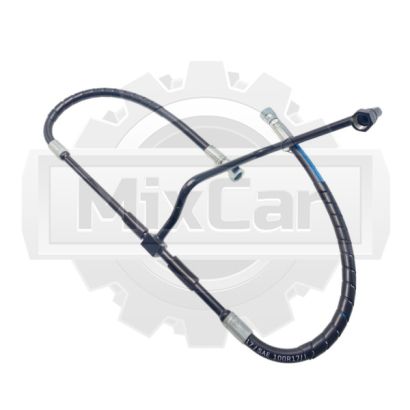

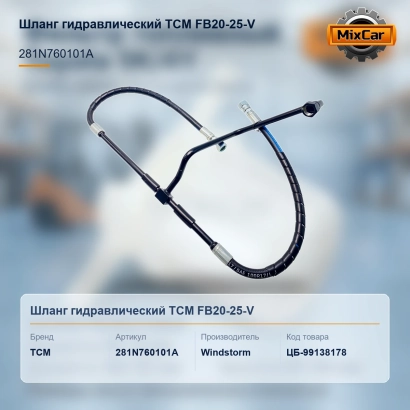

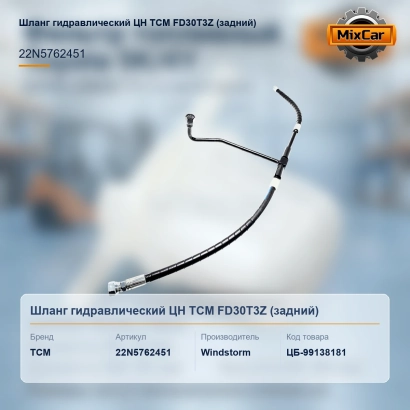

Защитная пружина и пыльник
Стальная пружина и резиновая гофра у фитинга. Защищают шланг от перегиба в месте обжима и от перетирания о металл мачты.

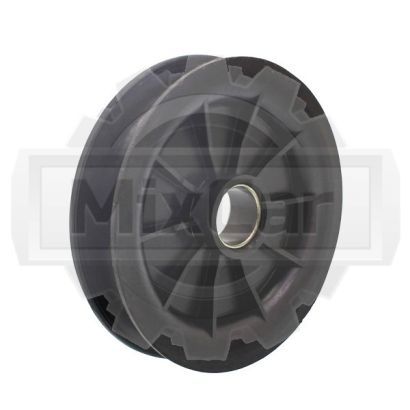

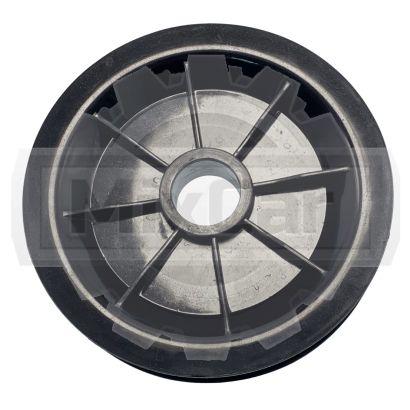

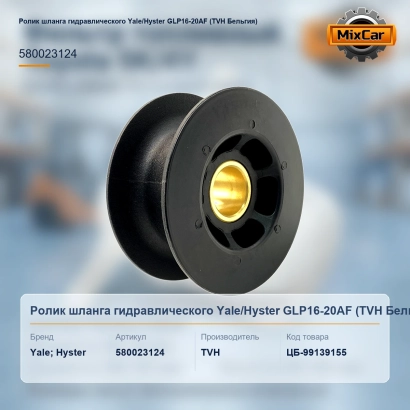

Кронштейны и хомуты
Скобы крепления шлангов к мачте и раме, пластиковые направляющие, резиновые втулки, стяжные хомуты — защищают РВД от провисания.
Модели погрузчиков, для которых делаем РВД
Микскар работает по всем трём направлениям складской техники сразу.
Ниже — компактный перечень моделей, по которым шланги высокого
давления заказывают чаще всего.
Heli, Hangcha, Lonking, Maximal, EP, LiuGong, XCMG, JAC, BYD.
Heli CPCD25
Heli CPCD30
Hangcha CPCD25-XW
Hangcha CPCD30-XW
Lonking LG30DT
Maximal FD30T-C2WC2
EP CPCD30T8
LiuGong CLG2030H
XCMG XCB-D30
JAC CPCD30
BYD CPCD25
РВД ПО ОБРАЗЦУ

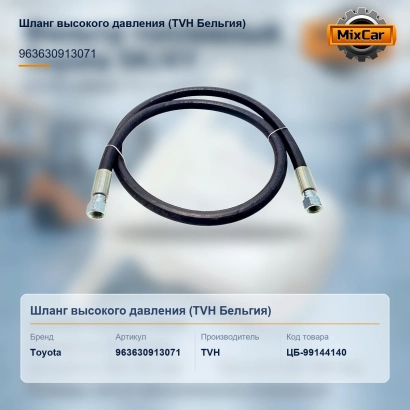

Шланг в сборе по образцу с машины
Снятый с погрузчика старый шланг присылается на замер: длина по
осям фитингов, диаметр трубки, число оплёток, тип и положение
фитингов с обоих концов. По образцу обжимается новый РВД с такими
же параметрами, проверяется на стенде по давлению и отправляется
заказчику.
точное повторение штатной длины и углов фитингов;
исключает повторный заказ из-за неподходящей резьбы;
идеально для нестандартных и старых машин;
возможна замена изношенных фитингов на новые;
срок изготовления — от одного рабочего дня.
РВД ПО КАТАЛОГУ
Шланг по заводскому номеру и каталогу
Шланг подбирается по марке, модели, серийному номеру погрузчика и
заводскому номеру РВД из каталога производителя. Подходит, когда
образец сдать нельзя, машина новая или нужно собрать комплект
шлангов на несколько одинаковых погрузчиков сразу.
не требует отправки старого шланга;
удобен для крупных парков и плановой замены;
гарантирует штатные диаметры и фитинги;
сокращает простой при заранее собранном комплекте;
подбирается строго по серийному номеру машины.
Что используют для подбора шланга
Термины ниже встречаются в каталогах производителей погрузчиков и в
заявках на гидравлические шланги. Конкретные параметры (внутренний
и наружный диаметр, число оплёток, рабочее и разрывное давление,
минимальный радиус изгиба, длина по осям фитингов, типоразмер и
присоединительная резьба фитингов) публикуем только после сверки
по образцу или каталогу производителя.
шланг подъёма Toyota 8FD25шланг наклона Komatsu FD30-17шланг бокового смещения Mitsubishi FD30NРВД Linde H30Dшланг рулевого Jungheinrich DFG 320шланг навески Still RX60-30шланг подъёма Hyster H3.0FTшланг наклона Yale GDP30VXРВД Caterpillar DP30Nшланг подъёма Heli CPCD30шланг наклона Hangcha CPCD30-XWсливной шланг Maximal FD30T-C2WC2шланг рулевого EP CPCD30T8шланг подъёма BYD CPCD25
Признаки, что шланг пора менять
Симптомы ниже характерны именно для РВД — а не для цилиндра,
распределителя или насоса. Они помогают сузить ремонт ещё до
разборки и заказать правильный комплект.
Подтёки масла на фитингах
На обжимной муфте видно масло, пыль прилипает к фитингу — потерял герметичность обжим или конусное уплотнение, требуется новый шланг.
Вздутие или «грыжа» на трубке
На внешней резине видна выпуклость — разрушена внутренняя оплётка, шланг работает на пределе и может лопнуть в любой момент.
Трещины и потёртости резины
Внешний слой потрескался от старения или истёрся о металл мачты — оплётка постепенно теряет защиту от коррозии.
Капля масла при подъёме под нагрузкой
В покое сухо, под давлением появляется капля у фитинга или вдоль трубки — микротрещина внутренней стенки, шланг под замену.
Шланг скручен и работает «в винт»
При движении каретки шланг скручивается вдоль оси — установлен без учёта правильной длины и углов фитингов, ускоренный износ.
Резкая «просадка» при включении гидравлики
При первом нажатии на рычаг каретка немного «прыгает» — внутренние перетечки через износ шланга или утечка в подключенном фитинге.
РВД — это безопасность и чистый пол склада
Шланг — это не «расходник, который можно купить любой». Лопнувший
РВД на цилиндре подъёма мгновенно роняет каретку с грузом и
заливает маслом пол склада; даже без разрыва изношенный шланг
каплет, и масло превращается в источник скользкости на проезде.
Поэтому Микскар сразу предлагает два сценария: РВД в сборе по
образцу со старого шланга — самый точный и быстрый вариант, либо
подбор по каталогу под заводской номер — удобен для крупных
парков и плановой замены. Решение выбирается по тому, есть ли
возможность сдать образец и насколько срочна замена. Подбор
выполняется под конкретный VIN машины: Toyota, Komatsu, Mitsubishi,
TCM, Nissan, Linde, Jungheinrich, Still, Hyster, Yale, Caterpillar,
Clark, Heli, Hangcha, Lonking, Maximal, EP Equipment, LiuGong,
XCMG, JAC и BYD.
Что нужно для заявки
марка и модель погрузчика (Toyota 8FD25, Komatsu FD30-17, Linde H30D, Jungheinrich DFG 320, Still RX60-30, Hyster H3.0FT, Yale GDP30VX, Caterpillar DP30N, Clark C30, Heli CPCD30, Hangcha CPCD30-XW, Lonking LG30DT, Maximal FD30T-C2WC2, EP CPCD30T8, LiuGong CLG2030H, XCMG XCB-D30, JAC CPCD30, BYD CPCD25);
заводской номер шланга, если виден на обжимной муфте;
длина шланга по осям фитингов и внутренний диаметр трубки;
число оплёток и рабочее давление по маркировке на трубке;
тип и положение фитингов с обоих концов: прямой, 45°, 90°;
фото шланга в сборе и каждого фитинга отдельно, по возможности — отправка старого шланга на замер.
Что можем собрать в одну поставку
напорный шланг подъёма от распределителя к цилиндру;
пару шлангов наклона мачты вперёд и назад;
пару шлангов бокового смещения каретки;
шланги рулевого контура от насоса-дозатора;
шланги навесного оборудования с быстроразъёмными муфтами;
сливной шланг от распределителя в гидробак;
прямые и угловые фитинги под обжим;
защитные пружины и резиновые пыльники;
кронштейны, хомуты и пластиковые направляющие;
полный комплект РВД на мачту по плановой замене.
Отзывы клиентов
Ниже — обобщённые мнения сервисов и складов, заказывавших у Микскар
гидравлические шланги, фитинги и сопутствующие комплекты. Имена и
компании приведены в формате, согласованном для публикации.
«Toyota 8FD25 — лопнул шланг подъёма прямо в смену, каретка с
поддоном плавно осела на пол, обошлось без аварии. Сняли старый
шланг, отправили в Микскар на замер. Обжали новый с такими же
фитингами, прислали на следующий день. Машина встала в работу за
одну смену».
АП
Андрей Пастушенкоглавный механик, оптовая база напитков, Краснодар
«Linde H30D — на шлангах бокового смещения каретки появились
„грыжи“, видно было, что вот-вот лопнут. Микскар сразу
порекомендовал РВД с двумя металлическими оплётками — у нас
высокая интенсивность смещения каретки. После замены проблем
больше нет, шланги отрабатывают сезон без замечаний».
ВЛ
Виктория Лисицкаяруководитель сервиса, склад бытовой техники, Пермь
«Komatsu FD30-17 — потекли шланги наклона, операторы жаловались на
масло в кабине. Микскар собрал пару шлангов наклона с угловыми
фитингами 90° точно по образцу, добавил защитные пружины у
фитингов, чтобы не перетирались о мачту. Кабина снова чистая,
ресурс шлангов вырос ощутимо».
ОР
Олег Радченкозаведующий гаражом, металлобаза, Магнитогорск
«Hyster H3.0FT — взяли в работу подержанную машину, состояние РВД
оказалось критичным: трещины, потёртости, „мокрые“ фитинги.
Микскар собрал полный комплект шлангов на мачту и рулевой контур
по нашим замерам. Поменяли всё за один день, машина пошла в
работу как новая».
НМ
Никита Молчановглавный инженер, дистрибуция кормов для животных, Калуга
«Heli CPCD30 — навешивали ротатор для бочек, нужны были РВД на
навеску с быстроразъёмными муфтами. Микскар обжал шланги нужной
длины, поставил муфты под наши ответные части. Подключение
заняло пятнадцать минут вместо часа возни с переходниками».
«У нас смешанный парк: Jungheinrich DFG 320, Still RX60-30,
Hangcha CPCD30-XW и BYD CPCD25. Раз в полгода делаем плановую
замену РВД по графику, не дожидаясь разрывов. Микскар собирает
комплекты на все машины одной отгрузкой, с защитными пружинами и
хомутами. Простоев из-за лопнувших шлангов больше нет».
ЯБ
Яна Бочароваруководитель снабжения, склад электротехники, Чебоксары
Для каких марок работаем
Микскар обжимает и поставляет рукава высокого давления, отдельные
фитинги, защитные пружины и пыльники, кронштейны и хомуты для
японской, западной и китайской складской техники. Подбор возможен и
без заводского номера шланга — по марке, модели и серийному номеру
погрузчика, образцу старого шланга и замерам длины, диаметра трубки
и резьбы фитингов.
Эта страница помогает найти: РВД с одной и двумя металлическими
оплётками, спиральной навивкой, на рабочую гидравлику и сливной
контур; шланги подъёма, наклона, бокового смещения, рулевого контура,
навесного оборудования; прямые и угловые фитинги 45° и 90°, фитинги
с накидной гайкой, ниппелем и фланцем; защитные пружины и резиновые
пыльники; кронштейны и хомуты крепления для Toyota 7FD / 8FD / 8FG /
8FGCU, Komatsu FD / FG, TCM FD / FG, Mitsubishi FD-N / FG-N, Nissan
FD01 / PF02 / PJ02, Linde H, Jungheinrich DFG / TFG / EFG, Still R /
RX, Hyster H Fortens / S Fortens, Yale GDP / GLP, Caterpillar DP-N /
GP-N, Clark C / CGP, Heli CPCD / CPQD, Hangcha CPCD-XW / CPYD-XW,
Lonking LG-DT, Maximal FD-T, EP CPCD-T8, LiuGong CLG, XCMG XCB-D,
JAC CPCD и BYD CPCD. Конкретные параметры подбираются по образцу или
каталогу производителя.
Частые вопросы
Можно ли заказать РВД без отправки старого шланга?
Да, но это сложнее. Без образца нужны марка и модель погрузчика, серийный номер машины, контур (подъём, наклон, смещение, руль, навеска), длина шланга по осям фитингов, внутренний диаметр трубки, число оплёток, тип и положение фитингов с обоих концов (прямой, 45°, 90°) и присоединительная резьба. Если есть хотя бы фото шланга со всех сторон и заводская маркировка на трубке — подбор реальный. Самый надёжный способ — всё же сдать старый шланг на замер.
Чем РВД с одной оплёткой отличается от двух?
Числом металлических оплёток внутри стенки. Шланг с одной оплёткой дешевле, но рассчитан на меньшее рабочее давление и циклику. Шланг с двумя оплётками выдерживает большее давление, лучше работает на изгиб и циклический реверс, чаще ставится на цилиндры подъёма и наклона. Для сливного контура достаточно одной оплётки, для подъёма и наклона обычно нужно две, а на спиральных машинах высокого давления применяется и спиральная навивка.
Почему новый шланг быстро лопнул?
Самые частые причины: неправильная длина или углы фитингов, из-за чего шланг работает «в винт»; перетирание о металл мачты без защитной пружины и пыльника; неподходящее число оплёток и заниженное рабочее давление; нарушенный минимальный радиус изгиба у фитинга. Поэтому РВД важно изготавливать не «по диаметру», а с учётом всех геометрических и силовых параметров.
Можно ли поставить «универсальный» шланг с другого погрузчика?
Без сверки по образцу — нельзя. У внешне похожих РВД часто отличаются длина, число оплёток, рабочее давление, минимальный радиус изгиба, типоразмер и присоединительная резьба фитингов, тип уплотнения (конусное или торцевое кольцевое). Подбор всегда выполняется по серийному номеру машины и образцу или каталогу.
Делаете ли комплекты РВД на всю мачту?
Да. Микскар собирает плановые комплекты РВД на мачту: шланги подъёма, наклона, бокового смещения каретки, рулевого контура, навески и слива. В комплект добавляются защитные пружины у фитингов, резиновые пыльники, кронштейны и хомуты. Такой подход исключает простой «по одному лопнувшему шлангу» и удобен для парков от пяти машин.
Работаете ли с юридическими лицами?
Да. Микскар работает с организациями, складами, сервисными компаниями и производственными предприятиями, предоставляет закрывающие документы и отправляет заказы по России.
Нужен РВД на ваш погрузчик?
Отправьте марку, модель и серийный номер погрузчика (Toyota 8FD25,
Komatsu FD30-17, Linde H30D, Jungheinrich DFG 320, Still RX60-30,
Hyster H3.0FT, Yale GDP30VX, Caterpillar DP30N, Clark C30, Heli
CPCD30, Hangcha CPCD30-XW, Lonking LG30DT, Maximal FD30T-C2WC2, EP
CPCD30T8, LiuGong CLG2030H, XCMG XCB-D30, JAC CPCD30, BYD CPCD25),
контур (подъём, наклон, смещение, руль, навеска), фото шланга или
отправьте старый РВД на замер. Микскар обожмёт новый шланг точно
по образцу, подберёт защитные пружины и фитинги и соберёт
комплект на всю мачту, если нужно.
