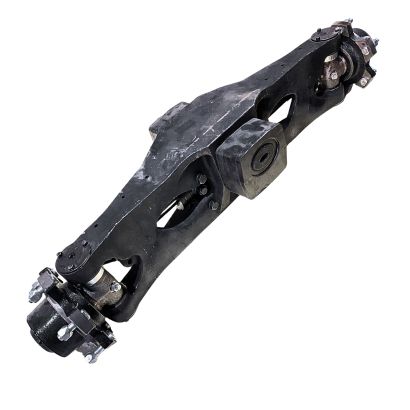

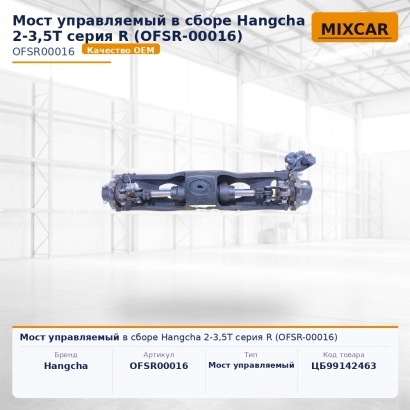

Мост управляемый в сборе Hangcha 2-3,5T серия R (OFSR-00016)

Мост управляемый в сборе Hangcha (OFSR-00016)

В наличии: 4 шт

Код: ЦБ-99142463

Бренд: Hangcha

Запрос цены и наличия:

Введите свои данные.

65203 ₽

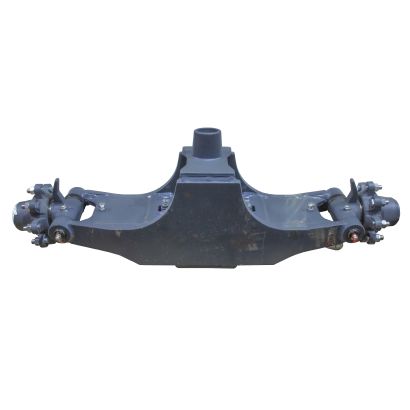

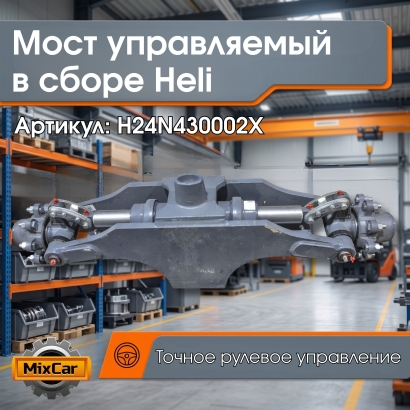

Мост управляемый в сборе Heli (H24N430002X)

В наличии: 3 шт

Код: ЦБ-99141867

Бренд: Heli

Запрос цены и наличия:

Введите свои данные.

108998 ₽

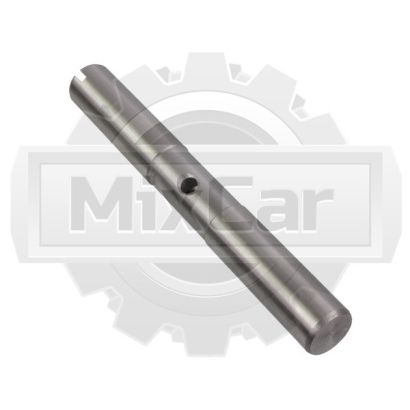

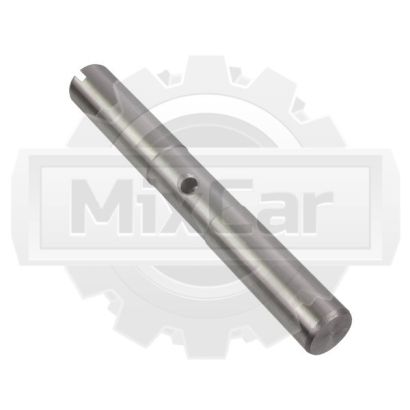

Шкворень TVH (16366105)

В наличии: 2 шт

Код: ЦБ-99146396

Бренд: TotalSource

Запрос цены и наличия:

Введите свои данные.

3130 ₽

Мост упр. в сборе TCM FHG15T3 (20A7430103)

Мост упр. в сборе TCM (20A7430103)

Под заказ

Код: ЦБ-00007934

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

от 258830 ₽

запросить

Мост упр. в сборе TCM FD15T9H (216G430201)

Мост упр. в сборе TCM (216G430201)

Под заказ

Код: ЦБ-99018687

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

от 239113 ₽

запросить

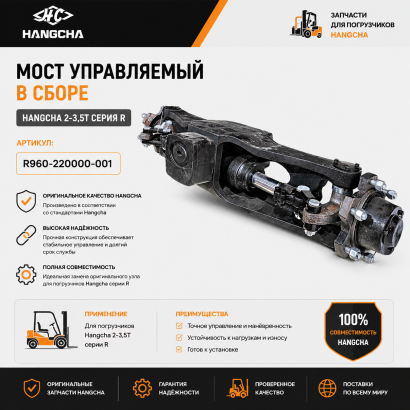

Мост упр. в сборе Hangcha (R960220000001)

Под заказ

Код: ЦБ-99082583

Бренд: Hangcha

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

Мост упр. в сборе Balkancar EB735

Под заказ

Код: ЦБ-99057793

Бренд: Balkancar

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

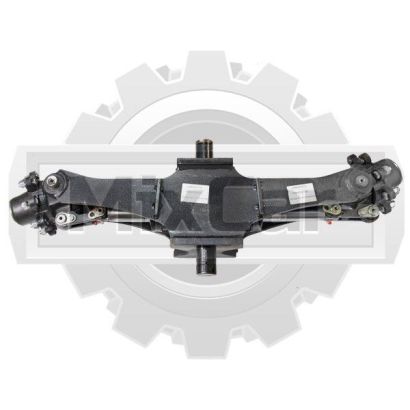

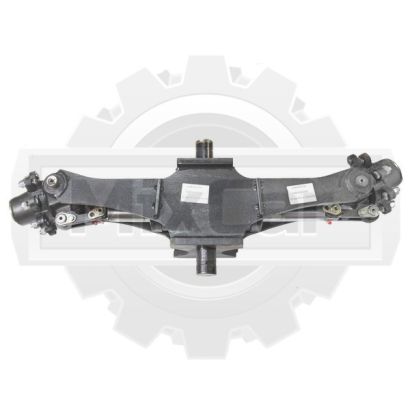

Мост упр. в сборе TCM FD30T3Z (U) 22N5430101

Под заказ

Код: ЦБ-99041163

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

от 86871 ₽

запросить

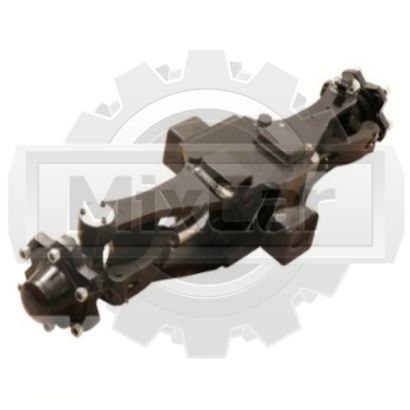

Мост управляемый TVH (16329323)

Под заказ

Код: ЦБ-99161642

Бренд: TVH

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

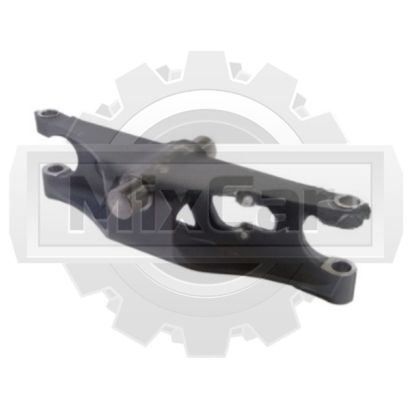

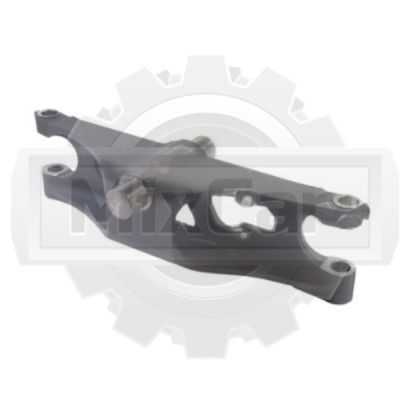

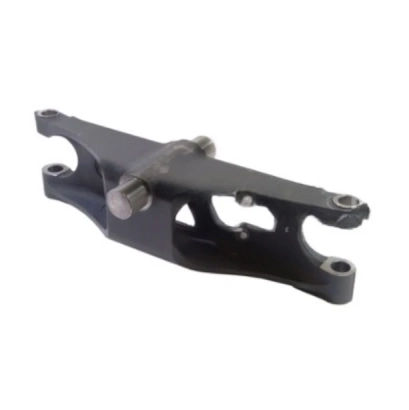

Балка УМ Mitsubishi (91C4300101)

Под заказ

Код: ЦБ-99022165

Бренд: Mitsubishi

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

Мост упр. в сборе 431303051071

Под заказ

Код: ЦБ-99027893

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 625415 ₽

запросить

Мост управляемый в сборе Yale (5800422-27)

Под заказ

Код: ЦБ-99154068

Бренд: Yale

Запрос цены и наличия:

Введите свои данные.

от 735620 ₽

запросить

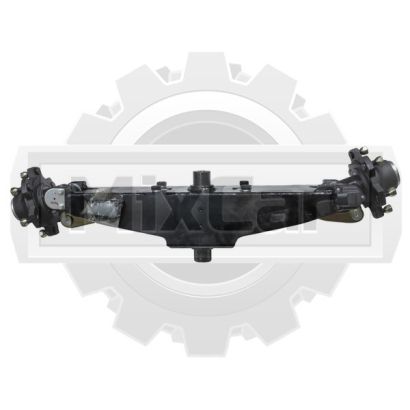

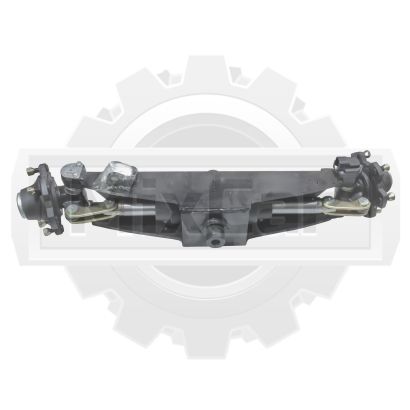

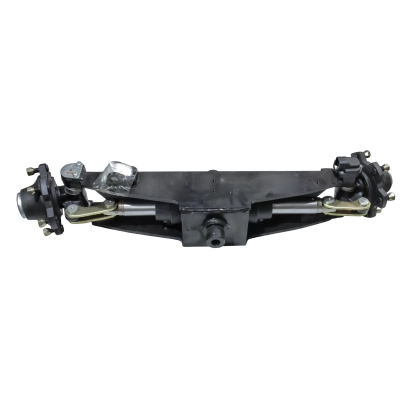

Мост упр. в сборе Toyota (43110-36602-71)

Под заказ

Код: ЦБ-99141854

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 119521 ₽

запросить

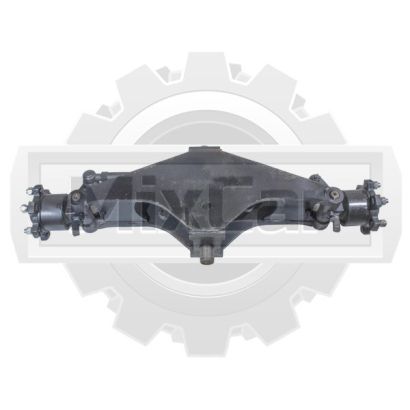

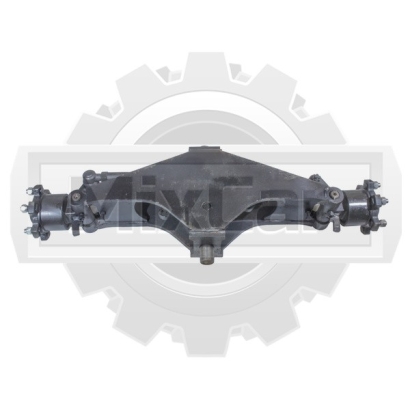

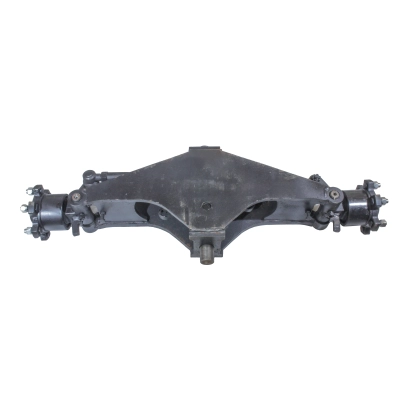

Мост упр. в сборе TCM FB10-15-7 (281E4-30001)

Мост упр. в сборе TCM (281E4-30001)

Под заказ

Код: ЦБ-99141851

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

от 69042 ₽

запросить

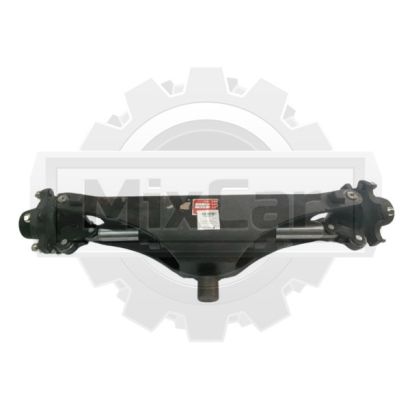

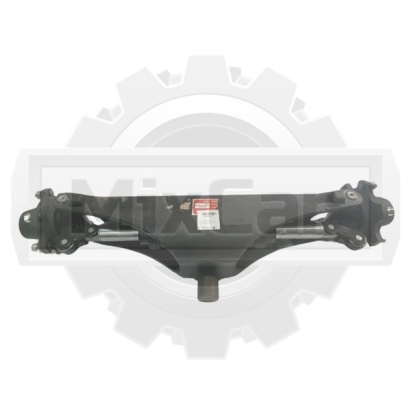

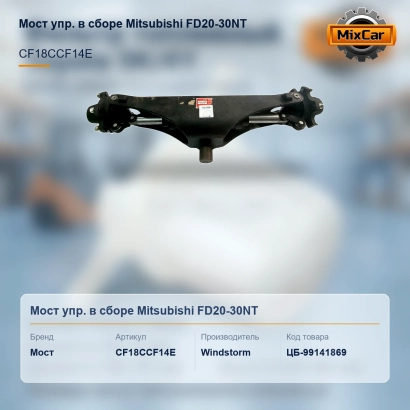

Мост упр. в сборе Mitsubishi FD20-30NT (91F43-01101)

Мост упр. в сборе Mitsubishi (91F43-01101)

Под заказ

Код: ЦБ-99141869

Бренд: Mitsubishi

Запрос цены и наличия:

Введите свои данные.

от 115650 ₽

запросить

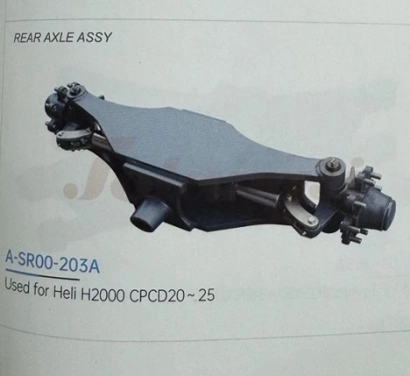

Мост упр. в сборе Heli

Под заказ

Код: ЦБ-99141866

Бренд: Heli

Запрос цены и наличия:

Введите свои данные.

от 61153 ₽

запросить

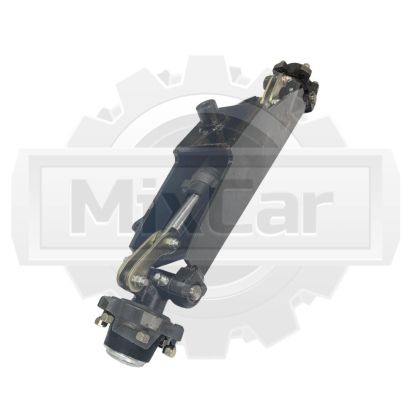

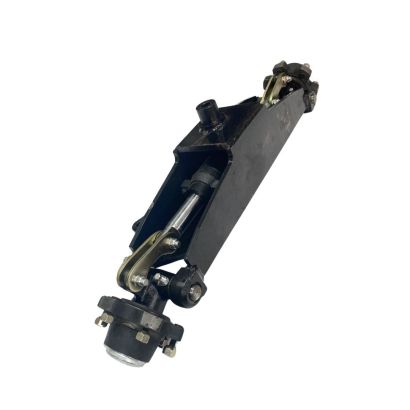

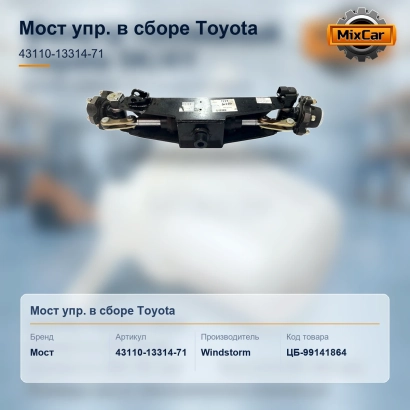

Мост упр. в сборе Toyota (43110-13314-71)

Под заказ

Код: ЦБ-99141864

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 98914 ₽

запросить

Мост упр. в сборе Toyota

Под заказ

Код: ЦБ-99141860

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 101282 ₽

запросить

Мост упр. в сборе Toyota

Под заказ

Код: ЦБ-99141855

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 112191 ₽

запросить

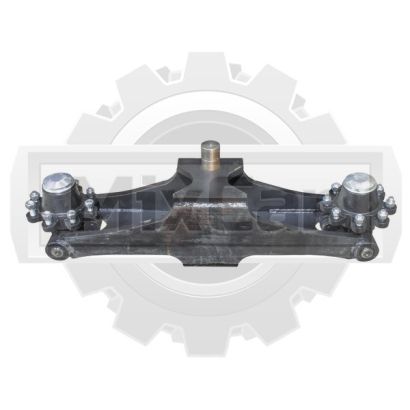

Мост упр. в сборе (52N5380101)

Под заказ

Код: ЦБ-99141853

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

от 70808 ₽

запросить

УМ HC CPCD20-35-AG (в сборе)

Под заказ

Код: ЦБ-99115251

Бренд: Hangcha

Запрос цены и наличия:

Введите свои данные.

от 53848 ₽

запросить

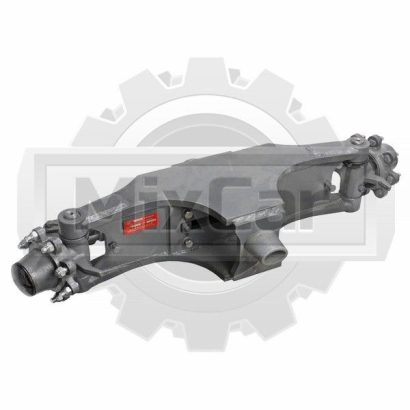

Мост упр. в сборе Heli / Maximal CPCD20-35 (H24N430302001)

Мост упр. в сборе / Maximal (H24N430302001)

Под заказ

Код: ЦБ-99115274

Бренд: Heli / Maximal

Запрос цены и наличия:

Введите свои данные.

от 55598 ₽

запросить

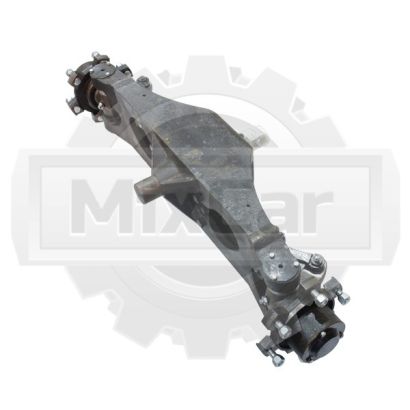

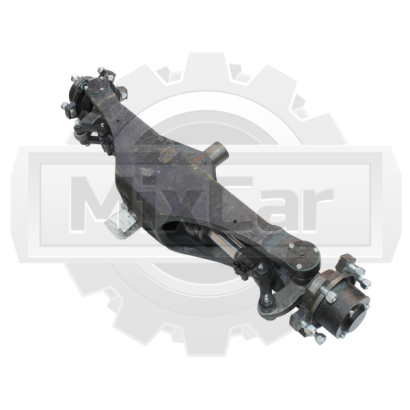

Мост управляемый HC CPCD20-35-AG (в сборе)

Под заказ

Код: ЦБ-99109956

Бренд: Hangcha

Запрос цены и наличия:

Введите свои данные.

от 65174 ₽

запросить

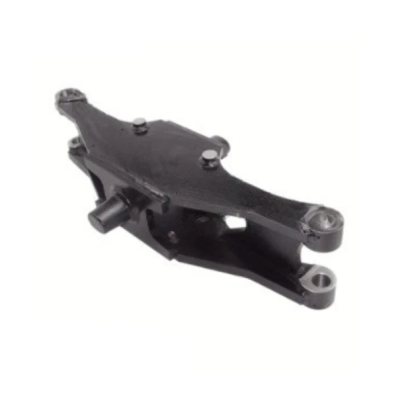

Мост упр. в сборе Hyster H3.0TX-98 (13219862)

Мост упр. в сборе Hyster (13219862)

Под заказ

Код: ЦБ-99073780

Бренд: Hyster

Запрос цены и наличия:

Введите свои данные.

от 243300 ₽

запросить

Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

Управляемый мост · агрегат в сборе

Управляемый мост в сборе

Управляемый мост в сборе — готовый агрегат, объединяющий балку, поворотные кулаки со шкворнями и подшипниками, ступицы с тормозами или без, рулевой цилиндр или кронштейны под выносной цилиндр, рулевую трапецию с тягой и наконечниками, опоры качания и крепёж к раме. Замена моста в сборе — это альтернатива капитальному ремонту с балкой, кулаками и ступицами, когда износ узлов комплексный и поэлементная замена нерациональна. На вилочных погрузчиках, ричтраках, штабелёрах, тягачах, телескопических, контейнерных и боковых погрузчиках, а также на ножничных и коленчатых подъёмниках применяются мосты с встроенным рулевым цилиндром и с выносным цилиндром, мосты с поворотными кулаками на шкворнях и на конических подшипниках, мосты со ступицами под пневмоколёса и под цельнолитые шины, мосты с барабанными и без тормозов, мосты на качающейся опоре с центральным пальцем. Микскар подбирает управляемый мост в сборе по колее, посадке ступиц и шпилек, ходу штока рулевого цилиндра, типу опоры на раме, нагрузке и заводскому номеру по каталогу производителя машины — для японских (Toyota, Komatsu, Mitsubishi, TCM, Nissan), европейских (Linde, Jungheinrich, Still, BT, Atlet, Rocla, Kalmar, Manitou, Haulotte, Combilift, CVS Ferrari), американских (Hyster, Yale, Clark, Crown, JLG, Genie, Tennant), корейских (Hyundai, Doosan) и китайских (Heli, Hangcha, EP, Noblelift, Lonking, XCMG, Xilin, UN Forklift, Aurora, Zowell) машин.

Подобрать мост в сборе Связаться с менеджером

Типы мостов в сборе

Мосты различаются типом рулевого цилиндра, конструкцией поворотного узла, исполнением ступиц и тормозов. Конкретное исполнение определяется по каталогу производителя.

С встроенным цилиндром

Мост с рулевым цилиндром, интегрированным в балку; компактное исполнение для классических погрузчиков.

С выносным цилиндром

Мост с отдельным рулевым цилиндром на кронштейнах; применяется на ричтраках и тяжёлых машинах.

На шкворнях

Мост с поворотными кулаками на верхнем и нижнем шкворнях; обслуживаемая классическая конструкция.

На конических подшипниках

Мост с кулаками на конических подшипниках вместо шкворней; характерен для тяжёлых и контейнерных машин.

Под пневмо / цельнолитые шины

Мост с разными ступицами и расположением шпилек под пневматику или суперэластики.

С тормозами / без тормозов

Мост с барабанными тормозами на ступицах или без них; зависит от схемы тормозной системы машины.

Конкретное исполнение моста для модели сверяется по каталогу производителя.

Анатомия моста в сборе

Управляемый мост в сборе включает несколько ключевых узлов. Понимание этой анатомии нужно, чтобы правильно снять размеры и не перепутать исполнение при подборе.

Балка моста

Силовая основа агрегата с проушинами под кулаки и опору качания.

Поворотные кулаки

Левый и правый кулаки на шкворнях или конических подшипниках.

Ступицы и подшипники

Ступицы колёс с подшипниками, сальниками и крышками.

Рулевой цилиндр

Встроенный или выносной гидроцилиндр с поршнем и штоком.

Рулевая трапеция

Тяга, наконечники и сошки, связывающие шток цилиндра с кулаками.

Опора качания

Передняя и задняя опоры с центральным пальцем для крепления к раме.

Тормозные узлы

Барабаны, колодки и цилиндры на исполнениях с тормозом на управляемом мосту.

Крепёж и трубки

Шпильки ступиц, болты крепления, гидротрубки и фитинги к рулевому цилиндру.

Исполнение и сопутствующие узлы

Сводная таблица типовых исполнений моста, узлов установки и деталей, которые обычно идут вместе с агрегатом. Состав на конкретную машину сверяется по каталогу производителя.

Исполнение моста	Узел установки	Что обычно идёт в комплект
С встроенным цилиндром	Классические погрузчики	гидравлика цилиндр, шток, уплотнения, гидротрубки
С выносным цилиндром	Ричтраки, тяжёлые машины	гидравлика цилиндр, кронштейны, шланги
На шкворнях	Поворотный узел кулака	шарнир шкворни, втулки, сальники, упорные шайбы
На конических подшипниках	Тяжёлые и контейнерные машины	подшипник конические подшипники, регулировочные прокладки
Со ступицами под пневмо/SE	Пневматика или цельнолитые шины	ступица подшипники, шпильки, гайки, крышки
С тормозами	Барабанные тормоза на ступицах	тормоз колодки, цилиндры, барабаны, трубки
Опора качания	Соединение с рамой машины	крепление палец, втулки, упорные шайбы, крепёж

Правила подбора моста

Эти принципы применимы при подборе управляемого моста в сборе для любой марки. Конкретные размеры берутся из каталога производителя машины по серийному номеру моста.

Колея и ширина

Колея и общая ширина моста должны совпадать со штатными; иначе нарушается посадка в раму и геометрия машины.

Тип рулевого цилиндра

Встроенный или выносной цилиндр должен соответствовать штатной схеме рулевого управления и шлангам.

Поворотный узел

Шкворни или конические подшипники выбираются по штатной конструкции; узлы не взаимозаменяемы.

Ступицы и шпильки

Посадка ступицы, число и расположение шпилек должны точно совпадать со штатными колёсами.

Тормозная схема

Наличие и тип тормозов на управляемом мосту должны соответствовать штатной тормозной системе машины.

Опора на раме

Опора качания, диаметр пальца и крепёж кронштейнов должны совпадать со штатными посадочными местами рамы.

Марки и модели техники

Микскар работает по всем основным направлениям складской и подъёмной техники. Ниже — модели, по которым чаще всего поступают заявки на управляемый мост в сборе.

Япония

Дизельные, газовые и электрические погрузчики.

Toyota02-8FD, 02-8FG, 02-7FD, 02-7FG, 02-6FD, 02-6FG, 02-5FD, 02-5FG, 8FBE, 8FBN, 8FBMT, 7FBEF, 7FBEST, 32-8FG, 02-8FDF, 42-7FB

KomatsuFD15T-20, FD20-17, FD25T-17, FD30T-17, FD35T-17, FG15-20, FG20-15, FG25T-17, FG30T-17, FB15-12, FB20-12, FB25-12, AX50, AM50

MitsubishiFD15N, FD20N, FD25N, FD30N, FD35N, FG15N, FG20N, FG25N, FG30N, FB16N, FB18N, FB20N, FB25N, FB30N

TCMFD15T3, FD20T3, FD25T3, FD30T3, FD35T9, FG15T20, FG20T20, FG25T6, FG30T6, FB15-7, FB20-7, FB25-7, FHD15Z3

NissanF04, FD01, FD02, P1F1, P1F2, P1D1, P1D2, J1B1, J1B2, U1D2, UM01, PL01, PL02, PJ02

Европа

Погрузчики, ричтраки, штабелёры, тягачи, телехендлеры, контейнерные и боковые погрузчики, подъёмники.

LindeH20, H25, H30, H35, H40, H45, H50, H60, H70, H80, E16, E18, E20, E25, E30, E35, R14, R16, R20, R25, T20, T24

JungheinrichDFG 316, DFG 320, DFG 425, DFG 430, TFG 316, TFG 425, EFG 213, EFG 216, EFG 220, EFG 425, ETV 214, ETV 216, ETV 320, ETM 214

StillRX 70-16, RX 70-20, RX 70-25, RX 70-30, RX 70-40, RX 60-25, RX 60-30, RX 60-50, RX 50-15, RX 20-16, RX 20-20, FM-X 14, FM-X 17

BT / Atlet / RoclaBT RRE140, RRE160, RRE200, RRE250, CBE16, CBE20, CBE25; Atlet UNS141DTFV, UNS161DTFV; Rocla Humanic 16, Humanic 20, HR16

KalmarDCE80, DCE90, DCF80, DCF90, DCG90, DCG100, DCT80, DCT90 (контейнерные и тяжёлые погрузчики)

ManitouMT 625, MT 732, MT 1030, MT 1135, MT 1335, MT 1440, MT 1840, MLT 625, MLT 735, MLT 1040, MHT 790, MHT 10180 (телехендлеры)

Combilift / CVS FerrariCombilift C4000, C5000, C6000, C8000, Combi-CB, Combi-WR, Aisle Master 20WHE; CVS Ferrari F310, F410, F500

HaulotteCompact 8, Compact 10, Compact 12, Compact 14, Optimum 8, H12 SX, H15 SX, HA16 PX, HA20 PX (ножничные и коленчатые подъёмники)

США

Погрузчики, ричтраки, ножничные и коленчатые подъёмники, поломоечные машины.

HysterH2.0FT, H2.5FT, H3.0FT, H3.5FT, H4.0FT, H5.5FT, H7.0FT, J2.0XN, J2.5XN, J3.0XN, J3.5XN, R1.4, R1.6, R2.0, R2.5

YaleGDP20VX, GDP25VX, GDP30VX, GDP35VX, GLP20VX, GLP25VX, GLP30VX, ERP16VT, ERP20VT, ERP25VT, MR14, MR16, MR20, MR25

ClarkC20, C25, C30, C35, C40, GTS20, GTS25, GTS30, GTS33, GEX16, GEX18, GEX20, GEX25, GEX30, ECX20, ECX25

CrownFC 4500, FC 5200, ESR 5200, ESR 5260, RR 5200, RR 5700, SC 5200, SC 5300, SP 3500, RC 5500

JLG / GenieJLG 1930ES, 2030ES, 2630ES, 3246ES, 4069LE, 600AJ, 800AJ; Genie GS-1930, GS-2032, GS-2632, GS-3246, GS-4069, Z-30/20N, Z-45/25, S-65, S-85

TennantT7, T12, T16, T17, T20, M20, M30, S20, S30 (поломоечные и подметальные машины)

Корея

Дизельные, газовые и электрические погрузчики.

Hyundai15D-7E, 18D-7E, 20D-7E, 25D-7E, 30D-7E, 33D-7E, 35D-7E, 20G-7M, 25G-7M, 30G-7M, 16B-9, 18B-9, 20B-9, 25B-9, 30B-9, 22BR-9, 25BR-9

DoosanD15S-5, D18S-5, D20S-5, D25S-5, D30S-5, D33S-7, D35S-5, G20S-5, G25S-5, G30S-5, B16X-5, B18X-5, B20X-5, B25X-5, B30X-5, BR16J, BR20J, BR23J

Китай

Дизельные, газовые и электрические погрузчики, ричтраки, штабелёры.

HeliCPCD15, CPCD20, CPCD25, CPCD30, CPCD35, CPCD40, CPCD50, CPQD25, CPD15, CPD18, CPD20, CPD25, CPD30, CQD16, CQD20, CDD15

HangchaCPCD15, CPCD18, CPCD20, CPCD25, CPCD30, CPCD35, CPCD50, CPYD25, CPD15J, CPD18J, CPD20J, CPD25J, CPD30J, CQD15, CQD20, XF series

EP / NobleliftEP CPD15F8, CPD20F8, CPD25F8, CPD30F8, EFL181, EFL252, FB-RWD15; Noblelift FE4P16Q, FE4P20N, FE4P25N, FE4R16N, FE4R20N

Lonking / XCMGLonking LG20DT, LG25DT, LG30DT, LG35DT, LG50DT; XCMG XCB-L20, XCB-L25, XCB-L30, XCB-LD20, FD30T, FD35T

Xilin / UN ForkliftXilin CDD15, CDD20, CPD15, CPD20, CPD25; UN Forklift FBT15, FBT18, FBT20, FBT25, FBT30, FGL15, FGL20, FGL25, FGL30, FD15, FD25, FD30

Aurora / ZowellAurora CPD15, CPD20, CPD25, CPCD25, CPCD30; Zowell XF series, ELF, KFL, KMA, KMR, ZFD15, ZFD20

Конкретные модификации и серийные номера управляемого моста уточняются при оформлении заявки.

Что используют для подбора

Параметры ниже встречаются в каталогах производителей и в заявках на управляемый мост в сборе. Конкретные значения берутся из каталога производителя машины по серийному номеру моста.

колея и ширина моста тип рулевого цилиндра: встроенный / выносной ход штока цилиндра тип поворотного узла: шкворни / подшипники диаметр посадки ступиц количество и расположение шпилек тип шин: пневмо / SE / цельнолитые наличие и тип тормозов тип опоры качания на раме диаметр пальца опоры расположение крепежа кронштейнов грузоподъёмность машины заводской номер по каталогу

УМ в сборе Toyota 8FD УМ в сборе Toyota 7FG УМ в сборе Komatsu FD25 УМ в сборе Mitsubishi FD20N УМ в сборе TCM FD25T3 УМ в сборе Nissan F04 УМ в сборе Linde H25 УМ в сборе Linde H30 УМ в сборе Jungheinrich DFG 320 УМ в сборе Still RX 70 УМ в сборе BT RRE 160 УМ в сборе Kalmar DCF80 УМ в сборе Manitou MT 1030 УМ в сборе Combilift C4000 УМ в сборе CVS Ferrari F410 УМ в сборе Haulotte Compact 10 УМ в сборе Hyster H2.5FT УМ в сборе Yale GDP25VX УМ в сборе Clark GTS25 УМ в сборе Crown FC 4500 УМ в сборе JLG 1930ES УМ в сборе Genie GS-2632 УМ в сборе Tennant T16 УМ в сборе Hyundai 25D-7E УМ в сборе Doosan D25S-5 УМ в сборе Heli CPCD25 УМ в сборе Hangcha CPCD30 УМ в сборе EP CPD20F8 УМ в сборе Lonking LG25DT УМ в сборе XCMG XCB-L25 УМ в сборе Noblelift FE4P20N УМ в сборе Xilin CPD20 УМ в сборе UN Forklift FD25 УМ в сборе Aurora CPCD25 УМ в сборе Zowell XF

Частые вопросы по мостам в сборе

Что входит в управляемый мост в сборе?

Балка моста, поворотные кулаки со шкворнями или подшипниками, ступицы с подшипниками, рулевой цилиндр (встроенный или выносной), рулевая трапеция с тягой и наконечниками, опоры качания и крепёж к раме. На исполнениях с тормозом — также барабаны, колодки и тормозные цилиндры.

Когда выгоднее менять мост в сборе, а не отдельные детали?

Когда износ комплексный: одновременно изношены балка, проушины кулаков, ступицы и рулевой цилиндр. В этом случае поэлементная замена становится дороже и дольше, чем установка готового агрегата.

Чем отличаются мосты со встроенным и с выносным цилиндром?

На мостах со встроенным цилиндром гидроцилиндр интегрирован в балку и работает напрямую через рулевую трапецию. На мостах с выносным цилиндром гидроцилиндр установлен на отдельных кронштейнах; такая схема характерна для ричтраков и тяжёлых машин.

Можно ли поставить мост «по аналогу»?

Только при полном совпадении колеи, посадки ступиц, числа и расположения шпилек, типа рулевого цилиндра, хода штока, опоры качания и тормозной схемы. На разных моделях одной марки мосты отличаются — подбор всегда выполняется по штатному номеру.

Подходят ли мосты на ричтраки, телехендлеры и подъёмники?

Да. Управляемые мосты в сборе подбираются для погрузчиков, ричтраков, штабелёров, тягачей, телескопических, контейнерных и боковых погрузчиков, а также для ножничных и коленчатых подъёмников и поломоечных машин перечисленных марок.

Меняются ли вместе с мостом колёса и шланги?

Колёса и ступичные крышки переустанавливаются со старого моста после проверки. Гидрошланги и тормозные трубки желательно заменить новыми, так как старые могут не подойти по длине или иметь скрытый износ.

Что прислать для подбора?

Марку и модель машины, серийный номер управляемого моста, фото моста сверху и снизу, по возможности — замеры колеи, посадки ступиц, хода штока цилиндра, заводской номер из каталога. Этого достаточно для подбора по каталогу производителя.

Подберём управляемый мост в сборе под вашу машину

Пришлите марку и модель машины, серийный номер управляемого моста и фото снятого моста. Подберём по каталогу производителя мосты со встроенным и выносным рулевым цилиндром, на шкворнях и на конических подшипниках, со ступицами под пневмоколёса и под цельнолитые шины, с тормозами и без — вместе с трубками, шлангами, крепежом и опорой качания. Доставка по России.

Отправить заявку Позвонить менеджеру

Управляемый мост в сборе для вилочных погрузчиков

Управляемый мост в сборе

Типы мостов в сборе

С встроенным цилиндром

С выносным цилиндром

На шкворнях

На конических подшипниках

Под пневмо / цельнолитые шины

С тормозами / без тормозов

Анатомия моста в сборе

Балка моста

Поворотные кулаки

Ступицы и подшипники

Рулевой цилиндр

Рулевая трапеция

Опора качания

Тормозные узлы

Крепёж и трубки

Исполнение и сопутствующие узлы

Правила подбора моста

Колея и ширина

Тип рулевого цилиндра

Поворотный узел

Ступицы и шпильки

Тормозная схема

Опора на раме

Марки и модели техники

Япония

Европа

США

Корея

Китай

Что используют для подбора

Частые вопросы по мостам в сборе

Подберём управляемый мост в сборе под вашу машину

Оставьте отзыв:
