Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

Ступица ВМ HC 30-35N

В наличии: 9 шт

Код: ЦБ-99034490

Бренд: Hangcha / TFN

Запрос цены и наличия:

Введите свои данные.

8691 ₽

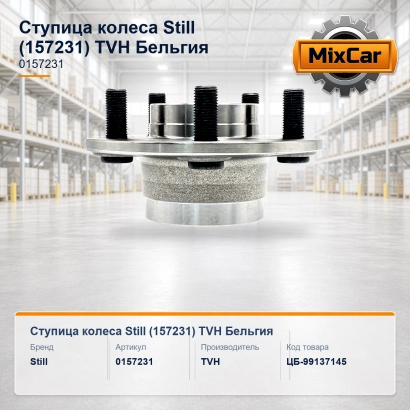

Ступица колеса Still (157231)

В наличии: 6 шт

Код: ЦБ-99137145

Бренд: Still

Запрос цены и наличия:

Введите свои данные.

10664 ₽

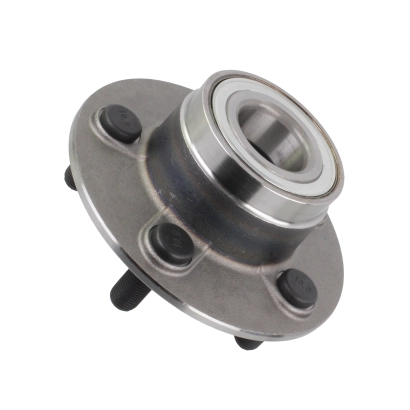

Ступица Still (3014540202) (TVH)

В наличии: 3 шт

Код: ЦБ-99153960

Бренд: Still

Запрос цены и наличия:

Введите свои данные.

22281 ₽

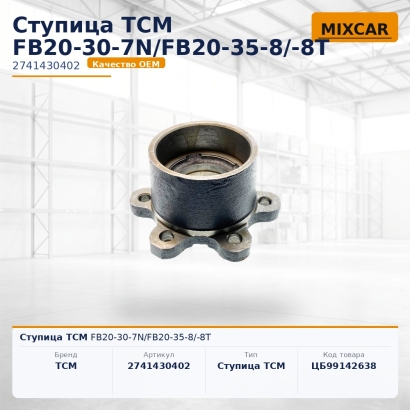

Ступица TCM

В наличии: 2 шт

Код: ЦБ-99142638

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

3487 ₽

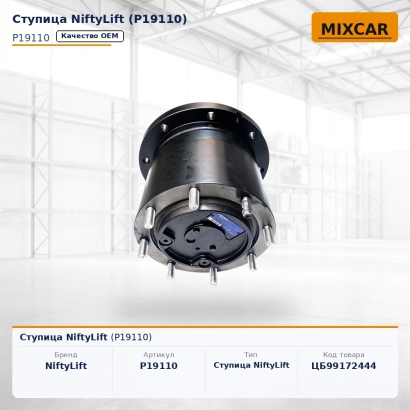

Ступица NiftyLift (P19110)

Под заказ

Код: ЦБ-99172444

Бренд: NiftyLift

Запрос цены и наличия:

Введите свои данные.

от 864188 ₽

запросить

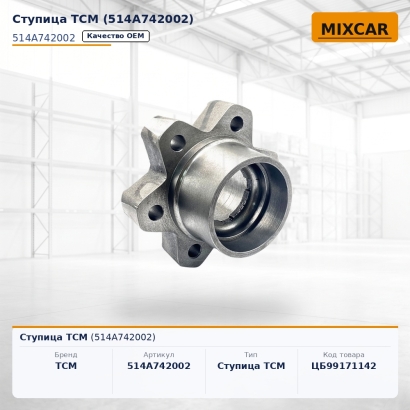

Ступица TCM (514A742002)

Под заказ

Код: ЦБ-99171142

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

от 55129 ₽

запросить

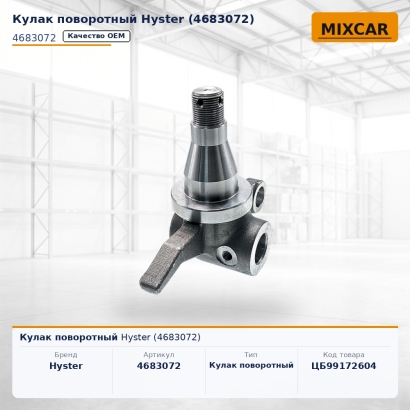

Кулак поворотный Hyster (4683072)

Под заказ

Код: ЦБ-99172604

Бренд: Hyster

Запрос цены и наличия:

Введите свои данные.

от 9031 ₽

запросить

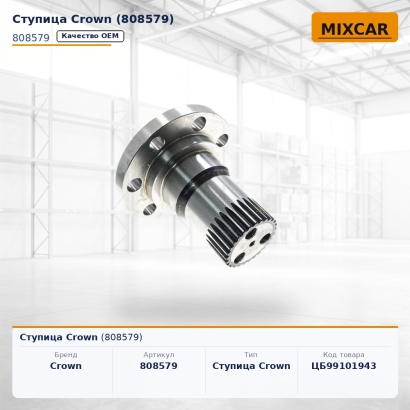

Ступица Crown (808579)

Под заказ

Код: ЦБ-99101943

Бренд: Crown

Запрос цены и наличия:

Введите свои данные.

от 35195 ₽

запросить

Ступица ВМ Heli

Под заказ

Код: ЦБ-99034186

Бренд: Heli / Jac / Maximal

Запрос цены и наличия:

Введите свои данные.

от 4129 ₽

запросить

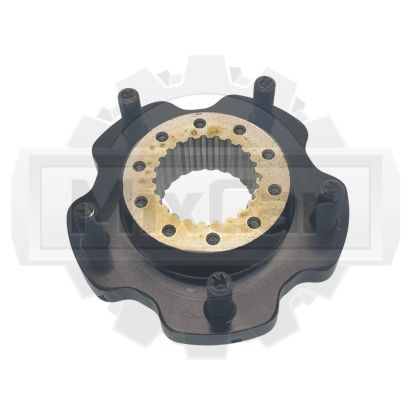

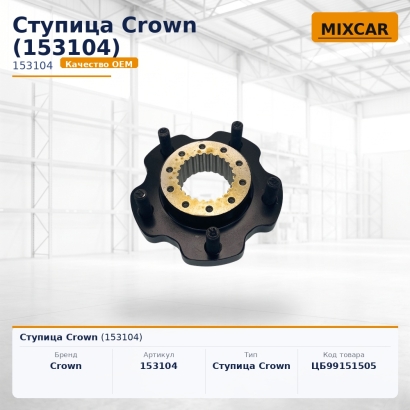

Ступица Crown (153104)

Под заказ

Код: ЦБ-99151505

Бренд: Crown

Запрос цены и наличия:

Введите свои данные.

от 39886 ₽

запросить

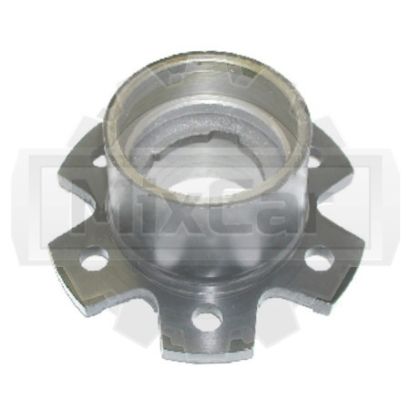

Ступица ВМ TCM / Heli / Bull 3-3.5t (2445302031G)

Ступица ВМ / Heli (2445302031G)

Под заказ

Код: ЦБ-99100183

Бренд: Maximal / TCM / Teu

Запрос цены и наличия:

Введите свои данные.

от 5385 ₽

запросить

Ступица Jungheinrich (51099022)

Под заказ

Код: ЦБ-99156854

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

от 126755 ₽

запросить

Ступица Sisu (K5694820)

Под заказ

Код: ЦБ-99145179

Бренд: Sisu

Запрос цены и наличия:

Введите свои данные.

от 339531 ₽

запросить

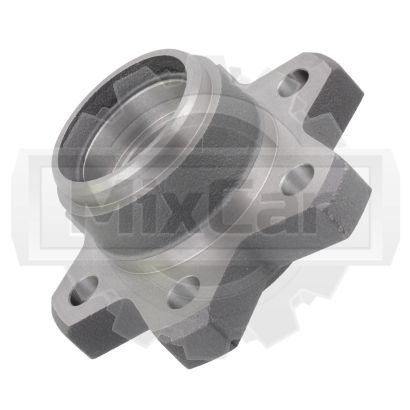

Ступица Hyster (580035778)

Под заказ

Код: ЦБ-99046766

Бренд: Hyster

Запрос цены и наличия:

Введите свои данные.

от 23040 ₽

запросить

Ступица ВМ / Heli (2445302031G)

Под заказ

Код: ЦБ-99125971

Бренд: Heli / Maximal / TCM / Teu

Запрос цены и наличия:

Введите свои данные.

от 4424 ₽

запросить

Ступица ВМ Heli

Под заказ

Код: ЦБ-99115711

Бренд: Heli / Jac / Maximal

Запрос цены и наличия:

Введите свои данные.

от 5629 ₽

запросить

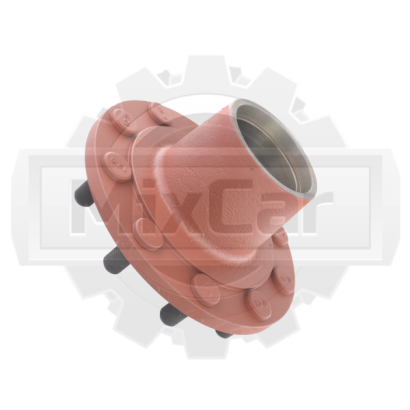

Ступица Still (3424501506)

Под заказ

Код: ЦБ-99074760

Бренд: Still

Запрос цены и наличия:

Введите свои данные.

от 25831 ₽

запросить

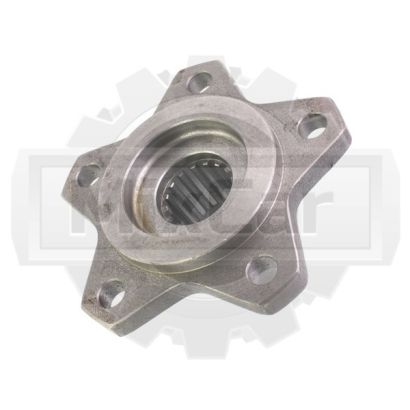

Ступица ВМ Toyota 7FBE15 (42412-10921-71)

Ведущий мост для вилочных погрузчиков

Под заказ

Код: ЦБ-99063399

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 125833 ₽

запросить

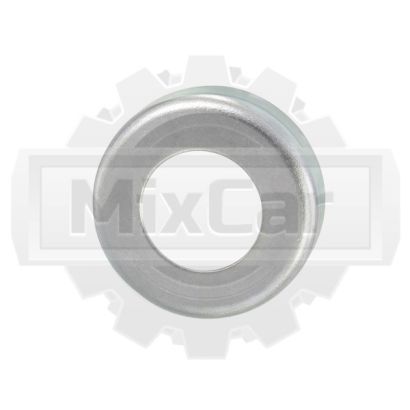

Крышка подшипника опорного Toyota 8FBM20T (11494T802071)

Крышка подшипника опорного Toyota (11494T802071)

Под заказ

Код: ЦБ-99103107

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 442 ₽

запросить

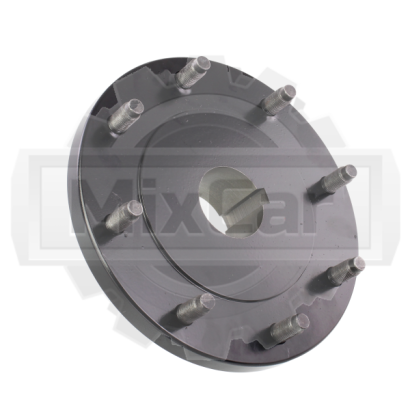

Ступица Bobcat S175 (6578689)

Под заказ

Код: ЦБ-99098088

Бренд: Bobcat

Запрос цены и наличия:

Введите свои данные.

от 35626 ₽

запросить

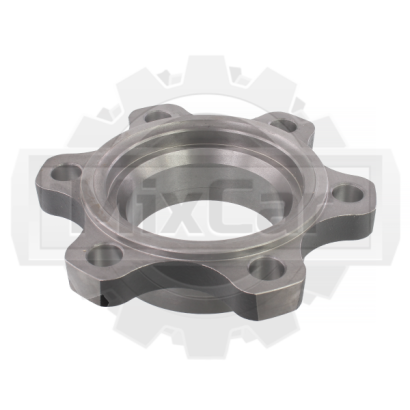

Ступица ВМ Hyundai (XKCF594)

Под заказ

Код: ЦБ-99047623

Бренд: Hyundai

Запрос цены и наличия:

Введите свои данные.

от 39667 ₽

запросить

Ведущий мост для вилочных погрузчиков

Под заказ

Код: ЦБ-99067605

Бренд: Komatsu

Запрос цены и наличия:

Введите свои данные.

от 3452 ₽

запросить

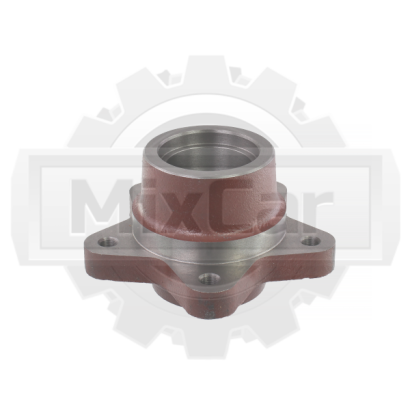

Ступица УМ Still (F40174540200)

Под заказ

Код: ЦБ-99037776

Бренд: Still

Запрос цены и наличия:

Введите свои данные.

от 16850 ₽

запросить

Ступица Bobcat S175 (6578689)

Под заказ

Код: ЦБ-99017824

Бренд: Bobcat

Запрос цены и наличия:

Введите свои данные.

от 23723 ₽

запросить

Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

Ведущий мост · ступицы колёс, фланцы, корпуса с подшипниками

Ступицы ведущего моста

Ступица — деталь, которая ловит на себя весь вес погрузчика с грузом и весь крутящий момент от ведущего моста: на её фланце сидит колесо, в её расточку запрессованы подшипники, а через её шейку идёт полуось. На вилочниках с грузоподъёмностью 1.5–5 т ступица — расходник наравне с полуосью и подшипниками: при эксплуатации с перегрузом, с пробуксовками и ударами по поддону её шейка вытирается, а фланец «уводит» по плоскости. Микскар поставляет ступицы в сборе и отдельным корпусом, ступицы с интегрированным тормозным барабаном, ступицы с фланцем под полуось, ступицы с планетарным редуктором (для электропогрузчиков и ричтраков), ступицы под мокрые тормоза, ступицы с подшипниками и без — для японских (Toyota, Komatsu, Mitsubishi, TCM, Nissan, Sumitomo), европейских (Linde, Jungheinrich, Still, Kion, OM, BT, Cesab), американских (Hyster, Yale, Caterpillar, Clark, Crown, Raymond), корейских (Doosan, Hyundai, Soosung) и китайских (Heli, Hangcha, EP, Lonking, Maximal, LiuGong, XCMG, JAC, BYD, Goodsense, HC, Noblelift, Zoomlion) машин. Подбор по числу и шагу шпилек, диаметру окружности (PCD), посадочной шейке полуоси, диаметру и высоте корпуса, типу тормозов и заводскому номеру.

Подобрать ступицу Связаться с менеджером

Что держит ступица погрузчика

Ступица одновременно работает на четыре нагрузки. Если выпустить из подбора хотя бы одну из них, новая ступица не «доедет» даже до планового ТО.

1.5 – 5 т вес машины Вертикальная нагрузка от шасси через подшипник на ступицу.

+ груз момент от вил Опрокидывающий момент от поддона при максимальном вылете каретки.

×2 – ×3 пиковый момент Импульсы крутящего момента при реверсе и трогании в горку.

удар наезд на поддон Радиальный удар при наезде колесом на металл — главный «убийца» ступицы.

Из чего состоит ступица в сборе

Когда вы заказываете «ступицу», в зависимости от модели машины это может быть и один корпус, и полностью собранный узел с подшипниками, сальниками и шпильками. Ниже — типовой состав, по которому Микскар собирает поставку.

Корпус ступицыЛитая или штампованная база с расточкой под подшипники.

Шпильки колесаЗапрессованы в фланец, M12 / M14 / M16 в зависимости от модели.

ПодшипникиКонические или роликовые, подбираются парой внутренний/наружный.

Сальник + пыльникКассетный или классический — герметизирует масляный объём.

Стопорное кольцо / гайкаУдерживает преднатяг подшипников после регулировки.

Тормозной барабан / дискИнтегрирован у дизельных Toyota, Komatsu, Heli, Hyster.

Дефектовка ступицы за 6 пунктов

Простой чек-лист, по которому сервисный механик решает: ставить обратно старую ступицу после переборки или сразу заказывать новую.

Можно использовать повторно Ступица «годная»

Шейки под подшипники без следов «прокручивания» внутреннего кольца.
Фланец крепления колеса без биения, плоскость без задиров.
Шпильки на местах, без вытяжки и сорванной резьбы.
Поверхность под сальник зеркальная, без проточки.
Тормозной барабан в номинальном диаметре, без трещин.
Резьба гайки оси / стопорного кольца без замятия.

Под замену Ступица «уставшая»

Видимая канавка по шейке подшипника — кольцо прокручивалось.
Биение фланца более 0,5 мм — колесо «бьёт» на ходу.
Хотя бы одна шпилька проворачивается или вытянута.
На поверхности под сальник видна выработка — масло уходит.
Трещина у основания фланца или по тормозному барабану.
Грев ступицы после 30 минут работы — клин подшипников.

Под какие направления подбираем

Микскар работает по всем основным направлениям складской техники: японская, европейская, американская, корейская и китайская — и подбирает ступицы под штатные посадочные размеры и тип тормозов.

Япония

Toyota, Komatsu, Mitsubishi, TCM, Nissan, Sumitomo.

Toyota 8FD25
Toyota 8FG25
Toyota 7FD30
Komatsu FD25-17
Mitsubishi FD30N
TCM FD30T3
Nissan PF02A25
Sumitomo 11FD25

Европа

Linde, Jungheinrich, Still, Kion, OM, BT, Cesab.

Linde H30D
Linde H25T
Linde H50D
Jungheinrich DFG 320
Jungheinrich TFG 425
Still RX70-25
OM XD25
BT CBE 25
Cesab Drago 325

США

Hyster, Yale, Caterpillar, Clark, Crown, Raymond.

Hyster H3.0FT
Hyster H50FT
Hyster J3.0XN
Yale GDP30VX
Yale GLP25VX
Caterpillar DP30N
Clark C30
Crown CG25
Raymond 4250

Корея

Doosan, Hyundai, Soosung, Clark Material Korea.

Doosan D30S-7
Doosan G30E-5
Doosan D25S-9
Hyundai 30D-9S
Hyundai 25L-9A
Hyundai 30L-7M
Hyundai 35DA-9
Soosung SBR-15
Clark Korea CMP25

Китай

Heli, Hangcha, EP, Lonking, Maximal, LiuGong, XCMG, JAC, BYD, Goodsense, HC, Noblelift, Zoomlion.

Heli CPCD25
Heli CPCD30
Hangcha CPCD30-XW
Hangcha CPCD25-XW
EP CPCD30T8
Lonking LG30DT
XCMG XCB-D30
BYD ECB25
Noblelift FD30
HC CPCD25

Типы ступиц на складской технике

Конструкция ступицы зависит от того, идёт ли через неё крутящий момент, какие тормоза стоят на машине и как организован привод колеса. Ниже — основные типы, которые встречаются у Микскар.

Тип ступицы	Где применяется	Тормоза	Особенность подбора
С интегрированным барабаном	Дизельные и газовые Toyota, Komatsu, TCM, Heli, Hangcha, Hyster, Yale	сухие колодочные	барабан + ступица единая отливка
С фланцем под полуось	Mitsubishi FD, Caterpillar DP, Clark C, Doosan D-серия	сухие / мокрые	PCD + n шпилек + тип фланца полуоси
С планетарным редуктором	Тяжёлые Linde H, Jungheinrich DFG / TFG, Still R	мокрые многодисковые	только в сборе с сателлитами
Под мокрые тормоза	Linde H25T, Heli CPYD25, Jungheinrich EFG, Hangcha CPCD-XW	мокрые многодисковые	кассетный сальник обязательно
Электроступица ричтрака	Linde R, Crown RR, BT RRE, Jungheinrich ETV, Hangcha XF, BYD ECB	электротормоз / мокрые	мотор-редуктор в сборе
Передняя без привода	Управляемая ось погрузчиков (передние или задние колёса)	—	только подшипники без шлицов

Правила затяжки и ресурса ступицы

Эти правила сервисные инженеры используют для всех брендов JP / EU / US / KR / CN. Конкретные моменты затяжки берутся из документации производителя, ниже — обобщённые ориентиры.

Преднатяг подшипников

После сборки ступица должна вращаться без люфта, но и без подклинивания. Гайку оси затягивают с моментом, проворачивают и ослабляют до штатного зазора.

Затяжка колёсных шпилек

Затяжка крест-накрест в два прохода. Перетяжка ведёт к обрыву шпилек, недотяжка — к биению фланца и быстрому износу шейки ступицы.

Чистая посадка под подшипник

Перед запрессовкой расточка ступицы и шейка полуоси должны быть без задиров. Любая «канавка» приводит к проворачиванию кольца.

Сальник в сборе со ступицей

На мокрых тормозах и ричтраках сальник меняется всегда при снятии ступицы. Повторная установка старого сальника — гарантированная течь.

Регулярная проверка

На ТО раз в 250–500 моточасов проверяется люфт колеса и нагрев ступицы рукой после смены — два главных индикатора надвигающегося ремонта.

Синхронная замена

Левую и правую ступицы лучше менять парой: если одна изношена, вторая отстаёт от неё на 20–30 % и быстро догонит по неисправности.

Что используют для подбора ступицы

Термины ниже встречаются в каталогах производителей складской техники и в заявках по ведущему мосту. Конкретные параметры (диаметры, число шпилек, заводской номер) публикуем только после сверки по каталогу и фото штатной позиции.

тип: ступица в сборе / корпус с барабаном / без барабана с планетарным редуктором / без число шпилек n диаметр окружности PCD (мм) резьба шпильки M12 / M14 / M16 диаметр расточки под подшипник высота / толщина корпуса диаметр посадочной шейки полуоси диаметр центрального отверстия тип тормозов: сухие / мокрые / электро подшипники в комплекте сальник: классика / кассета заводской номер ступицы серийный номер моста

ступица Toyota 8FD25 ступица Toyota 7FD30 ступица Komatsu FD25-17 ступица Mitsubishi FD30N ступица TCM FD30T3 ступица Linde H30D ступица Linde H25T ступица Jungheinrich DFG 320 ступица Still RX70-25 ступица Hyster H3.0FT ступица Yale GDP30VX ступица Caterpillar DP30N ступица Crown CG25 ступица Doosan D30S-7 ступица Hyundai 30D-9S ступица Heli CPCD30 ступица Hangcha CPCD30-XW ступица EP CPCD30T8 ступица XCMG XCB-D30 ступица BYD ECB25

Частые вопросы по ступицам

Заказывать ступицу в сборе или только корпус?

Если износ только по фланцу или шпилькам — иногда хватает корпуса. Но в 80 % случаев вместе со ступицей нужно менять и подшипники, и сальник, поэтому Микскар чаще советует комплект. На ричтраках с планетарным редуктором ступица идёт только в сборе — отдельный корпус не подходит.

Можно ли поставить ступицу от похожей модели?

На массовых платформах Toyota 8FD, Komatsu FD-17, Heli H-серия, Hangcha XW часть ступиц унифицирована между сериями 25 и 30. Но на Linde H, Jungheinrich DFG / TFG, Crown CG ступицы разных годов и грузоподъёмностей различаются по PCD и числу шпилек. Подбираем строго по серийнику моста.

Ступица с барабаном или с диском — как понять, что у меня?

На большинстве дизельных Toyota, Komatsu, Mitsubishi, Heli, Hangcha, Hyster, Yale стоит ступица с интегрированным тормозным барабаном. На тяжёлых Linde, Jungheinrich, Still с мокрыми многодисковыми тормозами барабана нет — тормоза «спрятаны» в картере моста. Подбор отличается принципиально.

Можно ли восстановить шейку ступицы наплавкой?

Технически — да, но Микскар не рекомендует. После восстановления шейки её термообработка нарушена, и через 200–400 моточасов внутреннее кольцо подшипника снова начинает прокручиваться. Замена ступицы целиком в большинстве случаев экономичнее.

Левая и правая ступицы одинаковые?

На большинстве вилочников левая и правая ступицы взаимозаменяемы. Но на машинах с планетарным колёсным редуктором (Linde H, Jungheinrich DFG / TFG, Still R) и на ричтраках с мотор-редуктором они часто «правая» и «левая» — подбор по штатному номеру обязателен.

Менять ли подшипники при смене ступицы?

Да. Старые подшипники после нескольких циклов запрессовки и распрессовки резко теряют ресурс. Микскар комплектует ступицу штатными подшипниками, сальником, стопорным кольцом и шпильками одной поставкой.

Подойдут ли ступицы на ричтраки и штабелёры?

На ричтраках Linde R, Crown RR, BT RRE, Jungheinrich ETV, Raymond, Hangcha XF, Hyster R, BYD ECB ступицы ведущих колёс идут в сборе с мотор-редуктором или планетарным приводом. Их подбор только по штатному артикулу и фото.

Можно ли заказать ступицы на склад под смешанный парк?

Да. Микскар собирает «складские» комплекты под смешанный парк JP / EU / US / KR / CN: ступицы для Toyota, Komatsu, Linde, Jungheinrich, Hyster, Doosan, Hyundai, Heli и Hangcha с подшипниками и сальниками одной поставкой по России.

Подберём ступицу под вашу технику

Пришлите марку и модель машины — японскую (Toyota, Komatsu, Mitsubishi, TCM, Nissan, Sumitomo), европейскую (Linde, Jungheinrich, Still, OM, BT, Cesab), американскую (Hyster, Yale, Caterpillar, Crown, Raymond), корейскую (Doosan, Hyundai, Soosung) или китайскую (Heli, Hangcha, EP, BYD, XCMG, Lonking, JAC, Noblelift), серийный номер моста и фото снятой ступицы или тормозного барабана. Вернёмся с готовой поставкой: ступицы в сборе и отдельным корпусом, с барабаном и диском, под мокрые тормоза и планетарный редуктор, с подшипниками, сальниками и шпильками — одной отгрузкой по России.
