Цилиндр рулевой Maximal

В наличии: 15 шт

Код: ЦБ-99034362

Бренд: Maximal

Запрос цены и наличия:

Введите свои данные.

15317 ₽

Цилиндр рулевой TCM

В наличии: 12 шт

Код: ЦБ-99109928

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

24678 ₽

Цилиндр рулевой HC (Hangcha) 20-35 /

В наличии: 4 шт

Код: ЦБ-99034594

Бренд: Hangcha

Запрос цены и наличия:

Введите свои данные.

9732 ₽

Цилиндр рулевой Toyota 8FGCU15-18 (43310-13361-71)

Цилиндр рулевой Toyota (43310-13361-71)

В наличии: 2 шт

Код: ЦБ-99141106

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

21364 ₽

Цилиндр рулевой TCM (D=50mm)

В наличии: 1 шт

Код: ЦБ-99140837

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

26158 ₽

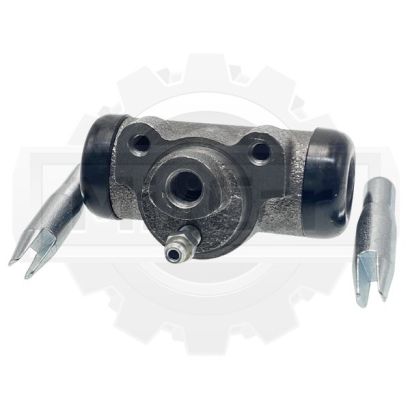

Цилиндр тормозной рабочий Toyota F15 (47410-10480-71) (ТВХ)

Цилиндр тормозной рабочий Toyota (47410-10480-71) (ТВХ)

Под заказ

Код: ЦБ-99193637

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 1192 ₽

запросить

Цилиндр рулевой Yale GDP50 / 55VX (5800686-90)

Цилиндр рулевой Yale (5800686-90)

Под заказ

Код: ЦБ-99053102

Бренд: Yale

Запрос цены и наличия:

Введите свои данные.

от 211084 ₽

запросить

Цилиндр рулевой Yale GDP16AF B810 (916296601)

Цилиндр рулевой Yale (916296601)

Под заказ

Код: ЦБ-99014765

Бренд: Yale

Запрос цены и наличия:

Введите свои данные.

от 38707 ₽

запросить

Цилиндр рулевой Yale ERP16-18-20VF (A955)

Цилиндр рулевой Yale (A955)

Под заказ

Код: ЦБ-99131151

Бренд: Yale

Запрос цены и наличия:

Введите свои данные.

от 230500 ₽

запросить

Цилиндр рулевой Daewoo D15S-2 (A271264)

Под заказ

Код: ЦБ-00004440

Бренд: Doosan

Запрос цены и наличия:

Введите свои данные.

от 64602 ₽

запросить

Рулевой цилиндр в сборе HC / EP (XF150-223000-000)

Под заказ

Код: ЦБ-99156505

Бренд: EP / Hangcha

Запрос цены и наличия:

Введите свои данные.

от 32206 ₽

запросить

Цилиндр рулевой в сборе Still RX20-14,-15,-16,-18,-20 (0356111)

Цилиндр рулевой в сборе Still (0356111)

Под заказ

Код: ЦБ-99143276

Бренд: Still

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

Рулевой цилиндр в сборе HC / EP (XF150-223000-000)

Под заказ

Код: ЦБ-99142028

Бренд: EP / Hangcha

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

Цилиндр рулевой HC 20-35 / TFN

Под заказ

Код: ЦБ-99141110

Бренд: Hangcha

Запрос цены и наличия:

Введите свои данные.

от 22836 ₽

запросить

Цилиндр рулевой в сборе Mitsubishi

Под заказ

Код: ЦБ-99141108

Бренд: Caterpillar / Mitsubishi

Запрос цены и наличия:

Введите свои данные.

от 26991 ₽

запросить

Цилиндр рулевой в сборе Mitsubishi

Под заказ

Код: ЦБ-99141107

Бренд: Mitsubishi

Запрос цены и наличия:

Введите свои данные.

от 26991 ₽

запросить

Цилиндр рулевой Toyota

Под заказ

Код: ЦБ-99140841

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 26423 ₽

запросить

Цилиндр рулевой Mitsubishi FD15 (91C4300800) g

Цилиндр рулевой Mitsubishi (91C4300800)

Под заказ

Код: ЦБ-99027915

Бренд: Mitsubishi

Запрос цены и наличия:

Введите свои данные.

от 154879 ₽

запросить

Цилиндр рулевой Toyota 62-8FD18 (в сборе)

Цилиндр рулевой Toyota (в сборе)

Под заказ

Код: ЦБ-99141105

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 27179 ₽

запросить

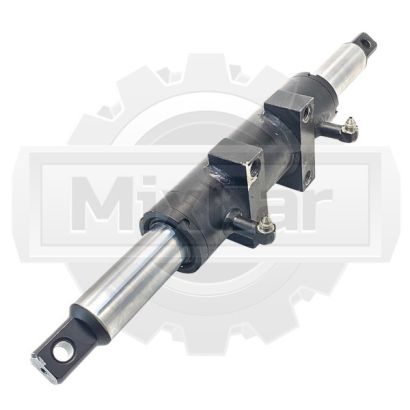

Цилиндр рулевой в сборе Komatsu (3EC-64-31711)

Под заказ

Код: ЦБ-99054187

Бренд: Komatsu

Запрос цены и наличия:

Введите свои данные.

от 125425 ₽

запросить

Цилиндр рулевого управления Kalmar (9242800004)

Под заказ

Код: ЦБ-99136680

Бренд: Kalmar

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

Цилиндр УМ Maximal (H12C450301S)

Под заказ

Код: ЦБ-99141109

Бренд: Heli / Maximal

Запрос цены и наличия:

Введите свои данные.

от 16420 ₽

запросить

Цилиндр рулевой Toyota

Под заказ

Код: ЦБ-99141103

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

от 29745 ₽

запросить

Цилиндр рулевой TCM

Под заказ

Код: ЦБ-99140839

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

от 67267 ₽

запросить

Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

Рулевое управление · исполнительный гидроцилиндр

Рулевые цилиндры

Рулевой цилиндр — двусторонний гидроцилиндр на управляемом мосту, который под давлением масла от насоса-дозатора доворачивает поворотные кулаки и задаёт угол поворота колёс. На вилочных погрузчиках, ричтраках, штабелёрах, тягачах, телескопических, контейнерных и боковых погрузчиках, а также на ножничных и коленчатых подъёмниках встречаются цилиндры со сквозным штоком и проушинами под рулевые тяги, цилиндры со встроенной поперечной тягой и выносные цилиндры с креплением на раму моста. Микскар подбирает рулевые цилиндры в сборе и отдельные штоки, поршни, крышки, манжеты и грязесъёмники по диаметру штока и поршня, ходу штока, схеме крепления и заводскому номеру по каталогу производителя машины — для японских (Toyota, Komatsu, Mitsubishi, TCM, Nissan), европейских (Linde, Jungheinrich, Still, BT, Atlet, Rocla, Kalmar, Manitou, Haulotte, Combilift, CVS Ferrari), американских (Hyster, Yale, Clark, Crown, JLG, Genie, Tennant), корейских (Hyundai, Doosan) и китайских (Heli, Hangcha, EP, Noblelift, Lonking, XCMG, Xilin, UN Forklift, Aurora, Zowell) машин.

Подобрать цилиндр Связаться с менеджером

Исполнения цилиндров

Рулевые цилиндры различаются конструкцией штока, способом соединения с кулаками моста и схемой установки. Конкретное исполнение определяется по каталогу производителя.

Со сквозным штоком и проушинами

Двусторонний цилиндр, шток выходит с обеих сторон и через тяги с наконечниками связан с поворотными кулаками.

Со встроенной поперечной тягой

Шток сам выполняет роль поперечной тяги; на концах штока — проушины или резьба под наконечники.

Встроенный в мост

Корпус цилиндра — часть балки управляемого моста; компоновка типична для дизельных и газовых погрузчиков.

Выносной на раме моста

Цилиндр закреплён отдельно на балке или раме и связан с кулаками тягами.

Цилиндр ричтрака / штабелёра

Цилиндр поворота ведущего колеса электрической складской техники.

Цилиндр контейнерного / тяжёлого погрузчика

Цилиндры повышенного типоразмера для тяжёлой и контейнерной техники.

Тип цилиндра и схема его установки зависят от модели машины и конструкции управляемого моста.

Из чего состоит цилиндр

Узел рулевого цилиндра складывается из нескольких типовых элементов. Понимание их состава помогает корректно подобрать ремкомплект или цилиндр в сборе.

Корпус (гильза)

Силовая гильза с обработанной внутренней поверхностью — «зеркалом» цилиндра.

Шток

Стержень с хромированной поверхностью; через шток усилие передаётся на тяги и кулаки.

Поршень

Поршень на штоке, разделяющий полости цилиндра.

Манжета поршня

Уплотнение между поршнем и зеркалом гильзы.

Крышки и направляющие

Крышки по торцам гильзы, направляющие штока внутри крышек.

Манжета и грязесъёмник штока

Уплотнение и грязесъёмник в крышке цилиндра по штоку.

Проушины / резьба штока

Концы штока под рулевые тяги, наконечники или поворотные кулаки.

Порты подключения

Резьбовые отверстия для шлангов от насоса-дозатора.

Упоры хода

Концевые упоры внутри гильзы или на штоке, ограничивающие крайние положения.

Симптомы износа

Этот блок помогает понять, что нужно: ремкомплект, отдельная деталь или цилиндр в сборе. Окончательное решение — после разборки и осмотра.

Симптом	Вероятная причина	Что обычно делается
Подтекание масла из-под крышки штока	Износ манжеты и грязесъёмника штока	ремкомплект комплект уплотнений штока
Подтекание из стыка крышки и гильзы	Износ уплотнений крышки	ремкомплект уплотнения крышек и колец
Руль «проваливается» в одну сторону	Износ манжеты поршня, перетекание между полостями	ремкомплект манжета поршня и кольца
Задиры и риски на штоке	Повреждение хромового покрытия	замена штока или цилиндра в сборе
Задиры на «зеркале» гильзы	Загрязнение масла, износ поршня	замена цилиндра в сборе
Стуки в крайних положениях	Износ упоров или проушин штока	проверка цилиндр + рулевые тяги и наконечники

Перед замером и заказом цилиндр снимается и очищается; параметры берутся с самой детали и из каталога.

Что важно при подборе

Параметры ниже встречаются в каталогах производителей при заказе рулевого цилиндра. Конкретные значения берутся из каталога производителя машины и с самой детали.

тип цилиндра: встроенный / выносной / со сквозным штоком диаметр штока диаметр поршня (гильзы) ход штока общая длина в сложенном состоянии тип концов штока: проушины / резьба / шарнир схема крепления цилиндра тип и резьба портов подключения взаимное расположение портов наличие концевых упоров материал и тип уплотнений (по каталогу) заводской номер по каталогу

Марки и модели техники

Микскар работает по всем основным направлениям складской и подъёмной техники. Ниже — модели, по которым чаще всего поступают заявки на рулевые цилиндры.

Япония

Дизельные, газовые и электрические погрузчики.

Toyota02-8FD, 02-8FG, 02-7FD, 02-7FG, 02-6FD, 02-6FG, 02-5FD, 02-5FG, 8FBE, 8FBN, 8FBMT, 7FBEF, 7FBEST, 32-8FG, 02-8FDF, 42-7FB

KomatsuFD15T-20, FD20-17, FD25T-17, FD30T-17, FD35T-17, FG15-20, FG20-15, FG25T-17, FG30T-17, FB15-12, FB20-12, FB25-12, AX50, AM50

MitsubishiFD15N, FD20N, FD25N, FD30N, FD35N, FG15N, FG20N, FG25N, FG30N, FB16N, FB18N, FB20N, FB25N, FB30N

TCMFD15T3, FD20T3, FD25T3, FD30T3, FD35T9, FG15T20, FG20T20, FG25T6, FG30T6, FB15-7, FB20-7, FB25-7, FHD15Z3

NissanF04, FD01, FD02, P1F1, P1F2, P1D1, P1D2, J1B1, J1B2, U1D2, UM01, PL01, PL02, PJ02

Европа

Погрузчики, ричтраки, штабелёры, тягачи, телехендлеры, контейнерные и боковые погрузчики, подъёмники.

LindeH20, H25, H30, H35, H40, H45, H50, H60, H70, H80, E16, E18, E20, E25, E30, E35, R14, R16, R20, R25, T20, T24

JungheinrichDFG 316, DFG 320, DFG 425, DFG 430, TFG 316, TFG 425, EFG 213, EFG 216, EFG 220, EFG 425, ETV 214, ETV 216, ETV 320, ETM 214

StillRX 70-16, RX 70-20, RX 70-25, RX 70-30, RX 70-40, RX 60-25, RX 60-30, RX 60-50, RX 50-15, RX 20-16, RX 20-20, FM-X 14, FM-X 17

BT / Atlet / RoclaBT RRE140, RRE160, RRE200, RRE250, CBE16, CBE20, CBE25; Atlet UNS141DTFV, UNS161DTFV; Rocla Humanic 16, Humanic 20, HR16

KalmarDCE80, DCE90, DCF80, DCF90, DCG90, DCG100, DCT80, DCT90 (контейнерные и тяжёлые погрузчики)

ManitouMT 625, MT 732, MT 1030, MT 1135, MT 1335, MT 1440, MT 1840, MLT 625, MLT 735, MLT 1040, MHT 790, MHT 10180 (телехендлеры)

Combilift / CVS FerrariCombilift C4000, C5000, C6000, C8000, Combi-CB, Combi-WR, Aisle Master 20WHE; CVS Ferrari F310, F410, F500

HaulotteCompact 8, Compact 10, Compact 12, Compact 14, Optimum 8, H12 SX, H15 SX, HA16 PX, HA20 PX (ножничные и коленчатые подъёмники)

США

Погрузчики, ричтраки, ножничные и коленчатые подъёмники, поломоечные машины.

HysterH2.0FT, H2.5FT, H3.0FT, H3.5FT, H4.0FT, H5.5FT, H7.0FT, J2.0XN, J2.5XN, J3.0XN, J3.5XN, R1.4, R1.6, R2.0, R2.5

YaleGDP20VX, GDP25VX, GDP30VX, GDP35VX, GLP20VX, GLP25VX, GLP30VX, ERP16VT, ERP20VT, ERP25VT, MR14, MR16, MR20, MR25

ClarkC20, C25, C30, C35, C40, GTS20, GTS25, GTS30, GTS33, GEX16, GEX18, GEX20, GEX25, GEX30, ECX20, ECX25

CrownFC 4500, FC 5200, ESR 5200, ESR 5260, RR 5200, RR 5700, SC 5200, SC 5300, SP 3500, RC 5500

JLG / GenieJLG 1930ES, 2030ES, 2630ES, 3246ES, 4069LE, 600AJ, 800AJ; Genie GS-1930, GS-2032, GS-2632, GS-3246, GS-4069, Z-30/20N, Z-45/25, S-65, S-85

TennantT7, T12, T16, T17, T20, M20, M30, S20, S30 (поломоечные и подметальные машины)

Корея

Дизельные, газовые и электрические погрузчики.

Hyundai15D-7E, 18D-7E, 20D-7E, 25D-7E, 30D-7E, 33D-7E, 35D-7E, 20G-7M, 25G-7M, 30G-7M, 16B-9, 18B-9, 20B-9, 25B-9, 30B-9, 22BR-9, 25BR-9

DoosanD15S-5, D18S-5, D20S-5, D25S-5, D30S-5, D33S-7, D35S-5, G20S-5, G25S-5, G30S-5, B16X-5, B18X-5, B20X-5, B25X-5, B30X-5, BR16J, BR20J, BR23J

Китай

Дизельные, газовые и электрические погрузчики, ричтраки, штабелёры.

HeliCPCD15, CPCD20, CPCD25, CPCD30, CPCD35, CPCD40, CPCD50, CPQD25, CPD15, CPD18, CPD20, CPD25, CPD30, CQD16, CQD20, CDD15

HangchaCPCD15, CPCD18, CPCD20, CPCD25, CPCD30, CPCD35, CPCD50, CPYD25, CPD15J, CPD18J, CPD20J, CPD25J, CPD30J, CQD15, CQD20, XF series

EP / NobleliftEP CPD15F8, CPD20F8, CPD25F8, CPD30F8, EFL181, EFL252, FB-RWD15; Noblelift FE4P16Q, FE4P20N, FE4P25N, FE4R16N, FE4R20N

Lonking / XCMGLonking LG20DT, LG25DT, LG30DT, LG35DT, LG50DT; XCMG XCB-L20, XCB-L25, XCB-L30, XCB-LD20, FD30T, FD35T

Xilin / UN ForkliftXilin CDD15, CDD20, CPD15, CPD20, CPD25; UN Forklift FBT15, FBT18, FBT20, FBT25, FBT30, FGL15, FGL20, FGL25, FGL30, FD15, FD25, FD30

Aurora / ZowellAurora CPD15, CPD20, CPD25, CPCD25, CPCD30; Zowell XF series, ELF, KFL, KMA, KMR, ZFD15, ZFD20

рулевой цилиндр Toyota 8FD рулевой цилиндр Toyota 7FG рулевой цилиндр Komatsu FD25 рулевой цилиндр Mitsubishi FD20N рулевой цилиндр TCM FD25T3 рулевой цилиндр Nissan F04 рулевой цилиндр Linde H25 рулевой цилиндр Linde H30 рулевой цилиндр Jungheinrich DFG 320 рулевой цилиндр Still RX 70 рулевой цилиндр BT RRE 160 рулевой цилиндр Kalmar DCF80 рулевой цилиндр Manitou MT 1030 рулевой цилиндр Combilift C4000 рулевой цилиндр CVS Ferrari F410 рулевой цилиндр Haulotte Compact 10 рулевой цилиндр Hyster H2.5FT рулевой цилиндр Yale GDP25VX рулевой цилиндр Clark GTS25 рулевой цилиндр Crown FC 4500 рулевой цилиндр JLG 1930ES рулевой цилиндр Genie GS-2632 рулевой цилиндр Tennant T16 рулевой цилиндр Hyundai 25D-7E рулевой цилиндр Doosan D25S-5 рулевой цилиндр Heli CPCD25 рулевой цилиндр Hangcha CPCD30 рулевой цилиндр EP CPD20F8 рулевой цилиндр Lonking LG25DT рулевой цилиндр XCMG XCB-L25 рулевой цилиндр Noblelift FE4P20N рулевой цилиндр Xilin CPD20 рулевой цилиндр UN Forklift FD25 рулевой цилиндр Aurora CPCD25 рулевой цилиндр Zowell XF

Конкретные модификации и серийные номера цилиндра уточняются при оформлении заявки.

Частые вопросы по цилиндрам

Как работает рулевой цилиндр на погрузчике?

Это двусторонний гидроцилиндр на управляемом мосту. Масло от насоса-дозатора подаётся в одну из полостей, поршень и шток смещаются и через тяги доворачивают поворотные кулаки. При повороте руля в обратную сторону масло идёт в противоположную полость.

Чем отличается встроенный цилиндр от выносного?

Встроенный цилиндр конструктивно объединён с балкой управляемого моста — корпус цилиндра является частью моста. Выносной цилиндр закреплён отдельно на балке или раме и связан с кулаками тягами. Эти исполнения не взаимозаменяемы.

Когда нужен ремкомплект, а когда — цилиндр в сборе?

Если изношены только уплотнения (подтекает масло из-под крышки штока или со стыков), достаточно ремкомплекта. Если повреждены шток (задиры, риски на хроме) или зеркало гильзы — ремкомплект проблему не решит, и цилиндр меняется в сборе.

Можно ли поставить цилиндр «по аналогу»?

Только при полном совпадении диаметров штока и поршня, хода штока, длины в сложенном состоянии, типа концов штока, схемы крепления и портов подключения. Подбор всегда выполняется по штатному номеру и каталогу производителя.

Подходят ли цилиндры на ричтраки, тягачи и подъёмники?

Да. Рулевые цилиндры подбираются для погрузчиков, ричтраков, штабелёров, тягачей, телескопических, контейнерных и боковых погрузчиков, а также для ножничных и коленчатых подъёмников и поломоечных машин перечисленных марок.

Что прислать для подбора?

Марку и модель машины, серийный номер, фото цилиндра со всех сторон с видимыми проушинами, портами и шильдой, замеры диаметра штока и хода и (если есть) заводской номер с самой детали или из каталога. Этого достаточно для подбора.

Подберём рулевой цилиндр под вашу машину

Пришлите марку и модель машины, серийный номер, фото цилиндра и замеры штока. Подберём по каталогу производителя цилиндры со сквозным штоком, со встроенной поперечной тягой, встроенные в мост и выносные — вместе с ремкомплектами, манжетами штока и поршня, грязесъёмниками, штоками и крышками. Доставка по России.
