Рулевые тяги для вилочных погрузчиков

Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

Тяга рулевая Toyota (нижняя)

В наличии: 715 шт

Код: ЦБ-99020161

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

209 ₽

Тяга рулевая Mitsubishi F25N-35N / Nissan L02 / 1F2 (R) / (L)

Тяга рулевая F25N-35N / Nissan (L)

В наличии: 597 шт

Код: ЦБ-99069324

Бренд: Mitsubishi / Nissan

Запрос цены и наличия:

Введите свои данные.

855 ₽

Тяга рулевая Jungheinrich DFG 430 (51268935)

Тяга рулевая Jungheinrich (51268935)

В наличии: 469 шт

Код: ЦБ-99121812

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

6011 ₽

Тяга рулевая Yale (13570512)

В наличии: 439 шт

Код: ЦБ-99163108

Бренд: Yale

Запрос цены и наличия:

Введите свои данные.

602 ₽

Тяга рулевая Toyota (верхняя)

В наличии: 277 шт

Код: ЦБ-99020162

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

235 ₽

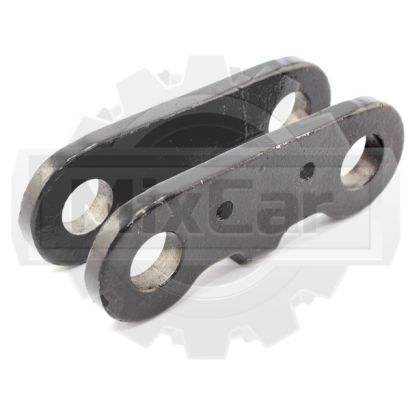

Тяга рулевая Mitsubishi F15N / Nissan L01 (91B43-10500)

Тяга рулевая F15N / Nissan (91B43-10500)

В наличии: 271 шт

Код: 6400011501

Бренд: Mitsubishi / Nissan

Запрос цены и наличия:

Введите свои данные.

721 ₽

Тяга рулевая Toyota 7-8F15-30 / 7-8FD10 (нижняя)

Тяга рулевая Toyota (нижняя)

В наличии: 240 шт

Код: 3500009632

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

206 ₽

Тяга рулевая Jungheinrich DFG425 (52035142) g

В наличии: 220 шт

Код: ЦБ-99097277

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

2604 ₽

Тяга рулевая Toyota 7-8F15 / 7FD10-30 (верхняя)

Тяга рулевая Toyota (верхняя)

В наличии: 173 шт

Код: ЦБ-99031270

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

257 ₽

Тяга рулевая Toyota

В наличии: 123 шт

Код: ЦБ-99115813

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

206 ₽

Тяга рулевая Jungheinrich DFG320 (51326139) (в сборе)

В наличии: 120 шт

Код: ЦБ-99097275

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

4293 ₽

Тяга рулевая Yale

В наличии: 117 шт

Код: ЦБ-99069325

Бренд: Hyster / Yale

Запрос цены и наличия:

Введите свои данные.

3260 ₽

Тяга рулевая Jungheinrich DFG 430 (51268935)

В наличии: 111 шт

Код: ЦБ-99116633

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

7899 ₽

Тяга рулевая Toyota (верхняя)

В наличии: 108 шт

Код: ЦБ-99115812

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

184 ₽

Тяга рулевая Mitsubishi F25N-35N / Nissan L02 / 1F2 (LH / RH) (48512FK001)

Тяга рулевая F25N-35N / Nissan (LH / RH)

В наличии: 102 шт

Код: ЦБ-99020153

Бренд: Caterpillar / Mitsubishi / Nissan

Запрос цены и наличия:

Введите свои данные.

855 ₽

Тяга рулевая Jungheinrich DFG320 (51101960) g

В наличии: 73 шт

Код: ЦБ-99097276

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

4543 ₽

Тяга рулевая Toyota 7-8F15 (верхняя) (43751-23440-71)

В наличии: 67 шт

Код: ЦБ-99117740

Бренд: Toyota

Запрос цены и наличия:

Введите свои данные.

218 ₽

Тяга рулевая Mitsubishi F25N-35N / Nissan L02 / 1F2 (LH / RH)

Тяга рулевая F25N-35N / Nissan (LH / RH)

В наличии: 65 шт

Код: ЦБ-99115342

Бренд: Caterpillar / Mitsubishi / Nissan

Запрос цены и наличия:

Введите свои данные.

840 ₽

Тяга рулевая Yale (5242412-45)

В наличии: 57 шт

Код: ЦБ-99098064

Бренд: Hyster / Yale

Запрос цены и наличия:

Введите свои данные.

11647 ₽

Тяга усилителя руля TCM

В наличии: 54 шт

Код: ЦБ-99142297

Бренд: TCM

Запрос цены и наличия:

Введите свои данные.

713 ₽

Тяга рулевая Jungheinrich DFG320 (51101960)

В наличии: 54 шт

Код: ЦБ-99108727

Бренд: Jungheinrich

Запрос цены и наличия:

Введите свои данные.

3175 ₽

Тяга рулевая Yale ERP16-20VF (A955) (5800909-02)

Тяга рулевая Yale (A955)

В наличии: 52 шт

Код: ЦБ-99097899

Бренд: Yale

Запрос цены и наличия:

Введите свои данные.

1749 ₽

Тяга рулевая Doosan D18S-5 (A161342) (верх) (Оригинал)

Тяга рулевая Doosan (A161342) (верх) (Оригинал)

В наличии: 51 шт

Код: ЦБ-99102504

Бренд: Doosan

Запрос цены и наличия:

Введите свои данные.

3182 ₽

Тяга рулевая Hangcha CPCD10-18X (L-127 / нижняя) (XF150-220008-000)

Тяга рулевая Hangcha (XF150-220008-000)

В наличии: 50 шт

Код: ЦБ-99156497

Бренд: Hangcha

Запрос цены и наличия:

Введите свои данные.

589 ₽

Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

Управляемый мост · рулевая трапеция

Тяги рулевые

Рулевая тяга — соединительный элемент рулевой трапеции управляемого моста: она передаёт усилие от штока рулевого цилиндра или от рулевого механизма к поворотным кулакам управляемых колёс. На вилочных погрузчиках, ричтраках, штабелёрах и тягачах применяются прямые и изогнутые тяги, телескопические тяги, тяги с резьбовой регулировкой длины, тяги с проушинами под палец и тяги с шаровыми шарнирами. Микскар подбирает рулевые тяги по длине, типу и расположению шарниров, диаметру проушин и заводскому номеру по каталогу производителя машины — для японских (Toyota, Komatsu, Mitsubishi, TCM, Nissan, Sumitomo), европейских (Linde, Jungheinrich, Still, Kion, OM, BT, Cesab), американских (Hyster, Yale, Caterpillar, Clark, Crown, Raymond), корейских (Doosan, Hyundai, Soosung) и китайских (Heli, Hangcha, EP, Lonking, Maximal, LiuGong, XCMG, JAC, BYD, Goodsense, HC, Noblelift, Zoomlion) машин.

Подобрать тягу Связаться с менеджером

Типы рулевых тяг

В зависимости от компоновки управляемого моста и рулевой трапеции применяются разные исполнения тяги. Какой именно тип установлен в конкретной машине — определяется по каталогу производителя.

Прямая тяга

Стержень постоянного сечения с проушинами по концам; самый распространённый тип на массовых моделях.

Изогнутая тяга

С отгибом по длине — обходит элементы балки моста или рулевого цилиндра в стеснённой компоновке.

Телескопическая

Двухсекционная тяга с подвижным соединением; применяется на части управляемых мостов сложной компоновки.

С резьбовой регулировкой длины

Имеет резьбовой участок и контргайки для регулировки длины при установке схождения.

С проушинами под палец

Шарнир собран на пальце и втулках; устанавливается ремкомплектом «тяга + палец + втулки».

С шаровыми шарнирами

На концах установлены шаровые опоры; меняются вместе с тягой при износе шарнира.

Конкретное исполнение тяги для модели сверяется по каталогу производителя.

Анатомия рулевой тяги

Любая рулевая тяга состоит из нескольких функциональных элементов. Понимание этой анатомии нужно, чтобы правильно снять размеры при подборе и не перепутать исполнение.

Стержень

Несущая часть тяги — труба или пруток, передающий усилие.

Проушины по концам

Посадочные отверстия под пальцы или шаровые опоры с двух сторон.

Шарниры

Сами подвижные соединения — пара палец–втулка или шаровая опора.

Резьбовой участок

Используется для регулировки длины тяги при установке схождения.

Контргайки

Фиксируют резьбовой узел после регулировки длины.

Пыльники

Защищают шарнир от грязи и удерживают смазку.

Пресс-маслёнки

Точки шприцевания смазки шарниров на тягах с обслуживаемыми соединениями.

Стопорные элементы

Шплинты, стопорные кольца или шайбы, удерживающие палец в проушине.

Тип тяги и сопутствующие детали

Сводная таблица типовых исполнений рулевой тяги, соединений и деталей, которые обычно меняются вместе с ней. Состав на конкретную машину сверяется по каталогу производителя.

Тип тяги	Тип соединения	Что обычно идёт в паре
Прямая	Проушина с пальцем и втулками	ремкомплект палец, втулки, стопорные элементы
Изогнутая	Проушина с пальцем и втулками	ремкомплект палец, втулки, пыльники
Телескопическая	Внутреннее подвижное соединение и проушины	в сборе подвижный узел не разбирается
С резьбовой регулировкой	Резьбовой участок и контргайки	регулировка схождения после установки
С шаровыми шарнирами	Шаровая опора по концам	в сборе шаровые меняются с тягой
С обслуживаемым шарниром	Палец и втулки с пресс-маслёнкой	смазка по регламенту производителя

Правила подбора тяги

Эти принципы применимы при подборе рулевой тяги для любой марки. Конкретные размеры берутся из каталога производителя машины по серийному номеру управляемого моста.

Совпадение длины

Длина новой тяги должна точно соответствовать штатной; при расхождении нарушается схождение колёс.

Тип шарниров

Тип шарниров на концах (проушина под палец или шаровая опора) должен совпадать со штатным исполнением.

Диаметры проушин и пальцев

Внутренний диаметр проушины и диаметр пальца должны соответствовать друг другу и штатному размеру моста.

Тяга и ремкомплект

При замене тяги обычно одновременно меняются палец и втулки шарнира — частичная замена снижает ресурс узла.

Регулировка схождения

После установки тяги с резьбовой регулировкой выставляется схождение управляемых колёс по регламенту производителя.

Контроль геометрии

До установки проверяется отсутствие изгиба, трещин и забоин на проушинах сопрягаемых рычагов.

Марки и модели техники

Микскар работает по всем основным направлениям складской техники. Ниже — модели, по которым чаще всего поступают заявки на рулевые тяги управляемого моста.

Япония

Дизельные, газовые и электрические погрузчики.

Toyota 02-8FD, 02-8FG, 02-7FD, 02-7FG, 8FBE, 8FBN, 7FBEF, 32-8FG

Komatsu FD15T-20, FD20-17, FD25T-17, FG15-20, FG25T-17, FB15-12, FB20-12

Mitsubishi FD15N, FD20N, FD25N, FG15N, FG20N, FG25N, FB16N, FB20N

TCM FD15T3, FD20T3, FD25T3, FG15T20, FG25T6, FB15-7, FB20-7

Nissan F04, FD01, FD02, P1F1, P1F2, J1B2, U1D2

Sumitomo 11FD15, 11FD20, 11FD25, 11FG15, 11FG25

Европа

Дизельные, газовые и электрические погрузчики, ричтраки.

Linde H20, H25, H30, H35, H40, H50, E16, E20, E25, E30, R14, R16, R20

Jungheinrich DFG 316, DFG 320, DFG 425, TFG 316, TFG 425, EFG 216, EFG 220, EFG 425, ETV 214, ETV 320

Still RX 70-16, RX 70-25, RX 70-30, RX 60-25, RX 60-30, RX 20-16, RX 20-20, FM-X 14, FM-X 17

OM / Cesab OM XE15, XE20, XE25, Cesab Drago 320, Eco KBD20, Eco KBD25, Blitz 318

BT RRE140, RRE160, RRE200, RRE250, CBE16, CBE20, CBE25

США

Дизельные, газовые и электрические погрузчики, ричтраки.

Hyster H2.0FT, H2.5FT, H3.0FT, H3.5FT, H4.0FT, J2.0XN, J2.5XN, J3.0XN, R1.4, R1.6, R2.0

Yale GDP20VX, GDP25VX, GDP30VX, GLP20VX, GLP25VX, ERP16VT, ERP20VT, MR16, MR20

Caterpillar DP20N, DP25N, DP30N, GP20N, GP25N, GP30N, EP16N, EP20N, EP25N, NR16N, NR20N

Clark C20, C25, C30, GTS20, GTS25, GTS30, GEX16, GEX20, GEX25

Crown / Raymond Crown FC 4500, FC 5200, ESR 5200, Raymond 4250, 4400, 7400, 7500

Корея

Дизельные, газовые и электрические погрузчики.

Doosan D20S-5, D25S-5, D30S-5, G20S-5, G25S-5, G30S-5, B16X-5, B20X-5, B25X-5, BR16J

Hyundai 15D-7E, 20D-7E, 25D-7E, 30D-7E, 20G-7M, 25G-7M, 16B-9, 20B-9, 25B-9

Soosung SBR14, SBR16, SBR18, SBR20, SBR25

Clark Korea CGC20, CGC25, CGC30, CDP20, CDP25, CDP30

Китай

Дизельные, газовые и электрические погрузчики, ричтраки.

Heli CPCD20, CPCD25, CPCD30, CPCD35, CPQD25, CPD15, CPD20, CPD25, CQD16, CQD20

Hangcha CPCD15, CPCD20, CPCD25, CPCD30, CPYD25, CPD15J, CPD20J, CPD25J, CQD15, CQD20

EP / Noblelift EP CPD15F8, CPD20F8, CPD25F8, FB-RWD15, Noblelift FE4P16Q, FE4P20N, FE4R16N

Lonking / LiuGong Lonking LG20DT, LG25DT, LG30DT, LiuGong CLG2020H, CLG2025H, CLG2030H

XCMG / Maximal XCMG XCB-L20, XCB-L25, XCB-L30, Maximal FD20T, FD25T, FD30T, FB16-AZ1

JAC / BYD JAC CPCD20, CPCD25, CPCD30, CPD15J, BYD ECB16, ECB18, ECB20, ECB25

HC / Goodsense / Zoomlion HC CPCD20, CPCD25, Goodsense FD20, FD25, FB20, Zoomlion FD20, FD25, FD30

Конкретные модификации и серийные номера управляемого моста уточняются при оформлении заявки.

Что используют для подбора

Параметры ниже встречаются в каталогах производителей и в заявках на рулевые тяги управляемого моста. Конкретные значения берутся из каталога производителя машины по серийному номеру моста.

тип: прямая / изогнутая / телескопическая тип шарниров: проушина / шаровая опора наличие резьбовой регулировки длина тяги между центрами шарниров диаметр стержня диаметр и высота проушин диаметр пальца диаметр и длина втулок резьба на регулируемом участке наличие пыльников и пресс-маслёнок сторона установки на мосту заводской номер по каталогу серийный номер управляемого моста

рулевая тяга Toyota 8FD рулевая тяга Toyota 7FG рулевая тяга Komatsu FD25 рулевая тяга Mitsubishi FD20N рулевая тяга TCM FD25T3 рулевая тяга Nissan F04 рулевая тяга Linde H25 рулевая тяга Linde H30 рулевая тяга Jungheinrich DFG 320 рулевая тяга Still RX 70 рулевая тяга BT RRE 160 рулевая тяга Hyster H2.5FT рулевая тяга Yale GDP25VX рулевая тяга Caterpillar DP25N рулевая тяга Clark GTS25 рулевая тяга Crown FC 4500 рулевая тяга Raymond 4250 рулевая тяга Doosan D25S-5 рулевая тяга Hyundai 25D-7E рулевая тяга Heli CPCD25 рулевая тяга Hangcha CPCD30 рулевая тяга EP CPD20F8 рулевая тяга Lonking LG25DT рулевая тяга XCMG XCB-L25 рулевая тяга BYD ECB20 рулевая тяга Noblelift FE4P20N

Частые вопросы по рулевым тягам

Что такое рулевая тяга управляемого моста?

Это соединительный элемент рулевой трапеции, который передаёт усилие от штока рулевого цилиндра или от рычага рулевого механизма к поворотным кулакам управляемых колёс. Через тягу оба колеса поворачиваются согласованно.

Какие бывают типы рулевых тяг на погрузчиках?

Прямые и изогнутые, телескопические, с резьбовой регулировкой длины, с проушинами под палец и с шаровыми шарнирами. Какой тип установлен на конкретной модели — определяется по каталогу производителя.

Как подобрать тягу по размеру?

Снимаются длина между центрами шарниров, диаметр стержня, диаметры проушин и пальцев, тип шарниров и наличие резьбовой регулировки. Эти параметры сверяются с каталогом производителя по серийному номеру управляемого моста.

Можно ли поставить тягу «по аналогу»?

Только при полном совпадении длины, типа шарниров и присоединительных размеров. На разных моделях одной марки тяги отличаются — подбор всегда выполняется по штатному номеру детали.

Менять ли тягу вместе с пальцем и втулками?

Стандартная практика — менять тягу одновременно с ремкомплектом шарнира (палец и втулки). Это исключает ситуацию, когда новая тяга работает на старом изношенном пальце или в изношенных втулках.

Нужно ли регулировать схождение после замены?

Если тяга имеет резьбовую регулировку длины или менялась вся рулевая трапеция, после установки выставляется схождение управляемых колёс по регламенту производителя машины.

Подходят ли рулевые тяги на ричтраки и штабелёры?

Да. Рулевые тяги управляемого моста подбираются для дизельных и газовых погрузчиков, электрических погрузчиков, ричтраков, штабелёров и тягачей перечисленных марок. Конкретное исполнение определяется по каталогу производителя.

Что прислать для подбора?

Марку и модель машины, серийный номер управляемого моста, фото снятой тяги и шарнирных узлов, при возможности — заводской номер из каталога. Этого достаточно для подбора по каталогу производителя.

Подберём рулевую тягу под ваш управляемый мост

Пришлите марку и модель машины, серийный номер управляемого моста и фото снятой тяги. Подберём по каталогу производителя прямую или изогнутую тягу, телескопическую тягу, тягу с резьбовой регулировкой длины, тягу с проушинами под палец или с шаровыми шарнирами — вместе с пальцами, втулками, пыльниками и сопутствующим крепежом. Доставка по России.

Отправить заявку Позвонить менеджеру

Рулевые тяги для вилочных погрузчиков

Тяги рулевые

Типы рулевых тяг

Прямая тяга

Изогнутая тяга

Телескопическая

С резьбовой регулировкой длины

С проушинами под палец

С шаровыми шарнирами

Анатомия рулевой тяги

Стержень

Проушины по концам

Шарниры

Резьбовой участок

Контргайки

Пыльники

Пресс-маслёнки

Стопорные элементы

Тип тяги и сопутствующие детали

Правила подбора тяги

Совпадение длины

Тип шарниров

Диаметры проушин и пальцев

Тяга и ремкомплект

Регулировка схождения

Контроль геометрии

Марки и модели техники

Япония

Европа

США

Корея

Китай

Что используют для подбора

Частые вопросы по рулевым тягам

Подберём рулевую тягу под ваш управляемый мост

Оставьте отзыв:
