Предохранители и блоки для вилочных погрузчиков

Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

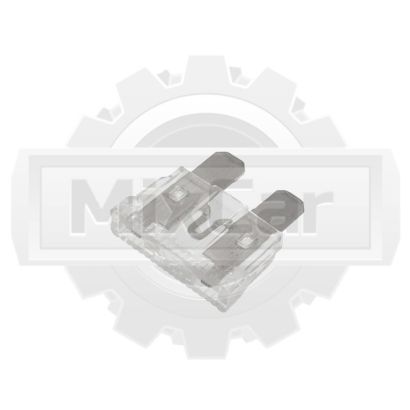

Предохранитель Bobcat 25A (6702444)

Под заказ

Код: ЦБ-99026393

Бренд: Bobcat

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

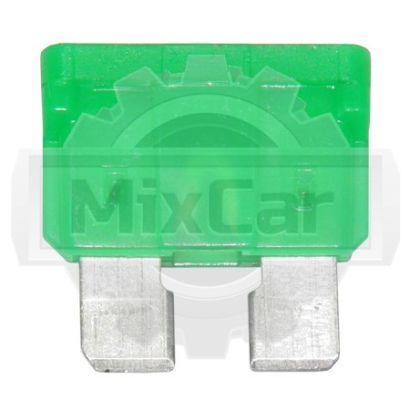

Предохранитель 30A Bobcat (6718034)

Под заказ

Код: ЦБ-00005819

Бренд: Bobcat

Запрос цены и наличия:

Введите свои данные.

Цену уточняйте

запросить

Сортировать:

по наличию

по наличию названию возрастанию цены убыванию цены

Выводить:

12 24 48

Электрооборудование · фокус на китайские погрузчики

Предохранители и блоки для китайских погрузчиков

Предохранитель — это слабое звено электрической цепи, которое сгорает первым при коротком замыкании или перегрузке и тем самым спасает от пожара дорогую электронику: контроллер тяги, плату приборной панели, BDI, реле-регулятор и силовую проводку. На китайских вилочных погрузчиках Heli, Hangcha, Lonking, Maximal, EP Equipment, LiuGong, XCMG, JAC, BYD, Goodsense, HC, Noblelift и Zoomlion — самой массовой техники на складах России — стоит, как правило, два уровня защиты: главный силовой предохранитель тяговой батареи (DC-предохранитель в держателе на 100 / 200 / 250 / 355 / 425 / 500 А) и блок предохранителей в кабине с ножевыми ATO / ATC, MAXI / MIDI, цилиндрическими стеклянными или керамическими элементами под цепи фар, поворотов, стеклоочистителя, приборной панели, насоса гидроусилителя руля и кондиционера. Микскар собирает поставку именно под китайскую технику: главные силовые предохранители тяговой цепи, блоки предохранителей в сборе с реле, наборы ножевых ATO / ATC и MAXI на 5–80 А, цилиндрические предохранители 5×20 и 6×30, флажковые micro и mini, термопредохранители, держатели, колодки и наконечники под реальные модели Heli CPCD25, Heli CPD25, Hangcha CPCD30-XW, Hangcha CPD25-XD4, Hangcha XF-серии, Lonking LG30DT, Maximal FD30T-C2WC2, EP CPCD30T8, EP CPD25F8, LiuGong CLG2030H, XCMG XCB-D30, JAC CPCD30, BYD ECB25, Goodsense FD25, HC CPCD30 и Noblelift FE4P25N. При необходимости подберём предохранители и на японские и западные машины — Toyota, Komatsu, Mitsubishi, TCM, Nissan, Linde, Jungheinrich, Still, Hyster, Yale, Caterpillar и Clark. Конкретные параметры (точный номинал A, рабочее напряжение V, тип корпуса, заводской номер) в общем описании не приводим — они различаются между моделями и должны браться из каталога производителя.

Подобрать предохранители Связаться с менеджером

Фокус на китайские марки Heli, Hangcha, EP, Lonking, Maximal, XCMG, BYD, JAC

Силовые DC и ножевые ATO / MAXI 100 / 200 / 250 / 355 / 425 / 500 А и блоки в сборе

Подбор по номиналу и заводскому номеру с держателями, колодками и наконечниками одной поставкой

Зачем китайскому погрузчику правильные предохранители

На китайских вилочных погрузчиках электроника всё чаще не уступает японской и европейской: контроллеры ZAPI, Curtis и собственные платы Heli, Hangcha, EP, BYD управляют тягой, гидравликой и зарядом тяговой АКБ через CAN-шину. Стоимость такого контроллера сопоставима со стоимостью половины машины, а сгорает он чаще всего из-за банальных вещей: подключили АКБ с обратной полярностью, пробило кабель на массу, замкнул в воду фонарь поворота. Главный силовой предохранитель и грамотно собранный блок ATO / MAXI в кабине — единственное, что в этой ситуации стоит между коротким замыканием и сгоревшей платой.

Ставить «что-нибудь похожее» на китайский погрузчик — плохая идея: завышенный номинал (вместо 30 А — 60 А) даёт время кабелю нагреться до изоляции и устроить пожар, заниженный номинал — это постоянные ложные срабатывания и простой машины. Поэтому на Heli, Hangcha, EP, Lonking, Maximal, BYD и XCMG предохранители подбираются строго по номиналу, рабочему напряжению, типу корпуса и заводскому номеру конкретной серии и года выпуска.

Виды предохранителей на китайской технике

Ниже — основные группы предохранителей, которые встречаются на китайских вилочных погрузчиках, ричтраках и штабелёрах. Каждая группа подбирается отдельно под конкретную цепь машины.

Главный силовой DC-предохранитель

Болтовой предохранитель тяговой батареи 100 / 200 / 250 / 355 / 425 / 500 А. Стоит между «плюсом» АКБ и контроллером тяги Heli, Hangcha, EP, BYD.

Ножевые ATO / ATC

Стандартные ножевые предохранители 5–40 А под цепи фар, поворотов, приборной панели и стеклоочистителя в блоках Hangcha, EP, Lonking.

MAXI и MIDI

Усиленные ножевые на 30–80 А под цепи насоса ГУР, отопителя кабины и контактора подъёма на CPCD25, CPCD30 и аналогах.

Цилиндрические 5×20 и 6×30

Стеклянные и керамические цилиндрические предохранители для плат панели приборов, контроллеров и зарядных устройств китайских машин.

Флажковые micro и mini

Уменьшенные предохранители в компактных блоках кабин Heli и Hangcha — там, где нет места под классический ATO.

Термопредохранители

Тепловые предохранители в обмотках электродвигателей и зарядных трансформаторов: размыкают цепь при перегреве, нужны как сменная позиция.

Блок предохранителей в сборе

Готовый блок с реле, колодками и крышкой под штатное место на CPCD30, XCB-D30, ECB25 — под замену при сгоревших дорожках или треснувшем корпусе.

Держатели и колодки

Держатели DC-предохранителей с медными шинами, колодки под ATO / MAXI, открытые держатели цилиндрических — для замены окисленных или подгоревших.

Наконечники и кабельные клеммы

Силовые медные наконечники под главный предохранитель и кабель тяговой АКБ — без них хороший предохранитель быстро «уплывает» по нагреву контакта.

Модели погрузчиков, под которые подбираем

Микскар работает по всем трём направлениям складской техники, но основной фокус этой страницы — китайские вилочные погрузчики Heli, Hangcha, Lonking, Maximal, EP, LiuGong, XCMG, JAC, BYD, Goodsense, HC, Noblelift и Zoomlion. Японские и западные машины подбираем по запросу — без проблем, но в наличии и на складе мы держим в первую очередь китайские позиции.

Китай — основной фокус

Heli, Hangcha, EP Equipment, Lonking, Maximal, LiuGong, XCMG, JAC, BYD, Goodsense, HC, Noblelift, Zoomlion — серии CPCD, CPD, FD, FE, XCB, ECB.

Heli
Heli CPCD25
Heli CPCD30
Heli CPD15
Heli CPD25
Heli CPD20S-GD2
Hangcha
Hangcha CPCD30-XW
Hangcha CPD25-XD4
Hangcha CPD20-AC4
Hangcha XF-серия
Hangcha XC-серия
EP
EP CPCD30T8
EP CPD25F8
EP CPD15TVL
Lonking
Lonking LG30DT
Lonking LG25DT
Maximal
Maximal FD30T-C2WC2
Maximal FD35T
LiuGong
LiuGong CLG2030H
LiuGong CLG2025A
XCMG
XCMG XCB-D30
XCMG FD25T
JAC
JAC CPCD30
JAC CPD25
BYD
BYD ECB25
BYD ECB18
BYD ECB30
Goodsense / HC / Noblelift / Zoomlion
Goodsense FD25
HC CPCD30
Noblelift FE4P25N
Zoomlion FD25

Япония

Toyota, Komatsu, TCM, Mitsubishi, Nissan — серии 7F / 8F / FD / FG / FB.

Toyota 8FD25
Toyota 8FBN25
Komatsu FD25-17
Komatsu FB25-12
TCM FD30T3
Mitsubishi FD30N
Nissan PF02A25

Европа и США

Linde, Jungheinrich, Still, Hyster, Yale, Caterpillar, Clark.

Linde H30D
Linde E25
Jungheinrich EFG 425
Still RX20-20
Hyster H3.0FT
Yale GDP30VX
Caterpillar EP25N
Clark C30

СИЛОВОЙ DC

Главный предохранитель тяговой АКБ

Большой болтовой предохранитель в держателе у клеммы тяговой батареи. На Heli CPD25, Hangcha CPD25-XD4, EP CPD25F8 и BYD ECB25 встречаются номиналы 200 / 250 / 355 / 425 А. Меняется вместе с медным наконечником и термопастой.

защищает контроллер тяги от КЗ;
срабатывает за миллисекунды при пробое кабеля;
подбирается строго по току и напряжению;
рабочее напряжение 80 / 125 / 160 В DC.

БЛОК В КАБИНЕ

Блок ножевых ATO / MAXI

Пластиковый блок предохранителей под рулевой колонкой китайских дизельных и электрических погрузчиков: 8–20 ножевых ATO / ATC и 2–6 MAXI / MIDI. Часто идёт в одном корпусе с реле фар, ГУР и стартера.

цепи фар, поворотов, стеклоочистителя;
цепи приборной панели и BDI;
насос ГУР, отопитель, кондиционер;
контактор подъёма и катушки реле.

МЕЛКИЕ ЦЕПИ

Цилиндрические и флажковые

Стеклянные / керамические 5×20 и 6×30, флажковые micro и mini — стоят на платах приборной панели, плате зарядного устройства Heli и Hangcha, в блоках управления джойстика. Меняются по фактическому номиналу с платы.

стекло 5×20 на 0,5 / 1 / 2 / 3,15 / 5 А;
керамика 6×30 на 5 / 10 / 15 / 20 А;
micro2 / mini под компактные блоки;
замена через держатель, без перепайки.

Что используют для подбора предохранителей

Термины ниже встречаются в каталогах китайских и универсальных производителей предохранителей и в заявках по китайским погрузчикам. Конкретные параметры (ток, напряжение, заводской номер) публикуем только после сверки по каталогу и фото штатной позиции.

номинал тока (A) рабочее напряжение DC / AC (V) отключающая способность (kA) характеристика gG / aR / aM тип корпуса: ATO / ATC / MAXI / MIDI цилиндрические 5×20 / 6×30 flag micro2 / mini болтовой DC-предохранитель термопредохранитель Tf °C держатель / колодка медный наконечник сечение силового кабеля (мм²) блок предохранителей в сборе степень защиты IP блока заводской номер позиции

главный предохранитель Heli CPCD30 блок предохранителей Heli CPD25 предохранитель тяговой АКБ Hangcha CPD25-XD4 блок Hangcha CPCD30-XW предохранитель EP CPCD30T8 блок EP CPD25F8 главный предохранитель BYD ECB25 DC-предохранитель XCMG XCB-D30 предохранитель Lonking LG30DT предохранитель Maximal FD30T-C2WC2 предохранитель LiuGong CLG2030H предохранитель JAC CPCD30 предохранитель Goodsense FD25 предохранитель HC CPCD30 предохранитель Noblelift FE4P25N ATO 5–40 А набор MAXI 30–80 А набор DC 200А болтовой DC 355А болтовой

Признаки, что предохранитель пора менять

Симптомы ниже характерны именно для перегоревших или окислённых предохранителей и блоков на китайских погрузчиках — а не для контроллера, проводки или АКБ. Они помогают сузить ремонт.

Машина «не подаёт признаков жизни»

На Heli CPD25 или BYD ECB25 после удара по кабелю АКБ — полное «молчание»: BDI не загорается, контактор не щёлкает. Чаще всего сгорел главный силовой DC-предохранитель.

Не работает половина кабины

На Hangcha CPCD30-XW погасли фары и поворотники, но машина едет — сгорел один ножевой ATO в блоке под рулевой колонкой. Меняется только этот номинал.

Предохранитель сгорает повторно

На EP CPCD30T8 ставят новый ATO 15 А, и через минуту он снова перегорает — это не «слабый предохранитель», а КЗ в цепи. Менять без диагностики проводки нельзя.

Подплавлен или закопчен корпус блока

На Lonking LG30DT и Maximal FD30T блок предохранителей подплавился, видны следы перегрева у колодок — меняется блок в сборе и проверяются нагруженные цепи.

Окислились ножи и контакты

На XCMG XCB-D30 после сезона работы во влажном складе ножи ATO позеленели, цепи «то работают, то нет» — меняется блок и предохранители одной поставкой.

«Уплывает» главный предохранитель

На JAC CPCD30 главный DC-предохранитель греется, наконечник в держателе подгорел — меняется не только сам предохранитель, но и наконечник с держателем.

Предохранители — самый дешёвый способ спасти китайский контроллер

Контроллер тяги Heli, Hangcha, EP, BYD или ZAPI / Curtis на китайском погрузчике стоит как добрая половина машины, а выгорает чаще всего из-за того, что вместо штатного DC-предохранителя на 250 А поставили «что-то похожее на 400» или закоротили цепь ATO в кабине. Поэтому Микскар сразу собирает поставку под конкретную китайскую модель — Heli CPCD25 / CPCD30 / CPD25, Hangcha CPCD30-XW / CPD25-XD4 / XF, EP CPCD30T8 / CPD25F8, Lonking LG30DT, Maximal FD30T, LiuGong CLG2030H, XCMG XCB-D30, JAC CPCD30, BYD ECB25, Goodsense FD25, HC CPCD30, Noblelift FE4P25N: главный силовой предохранитель, блок ATO / MAXI в сборе, цилиндрические для плат, термопредохранители, держатели и наконечники одной поставкой по России.

Что нужно для заявки

марка и модель китайского погрузчика (Heli CPCD25, Heli CPD25, Hangcha CPCD30-XW, Hangcha CPD25-XD4, EP CPCD30T8, EP CPD25F8, Lonking LG30DT, Maximal FD30T-C2WC2, LiuGong CLG2030H, XCMG XCB-D30, JAC CPCD30, BYD ECB25, Goodsense FD25, HC CPCD30, Noblelift FE4P25N);
серийный номер погрузчика и фото шильдика;
тип машины: дизельный, газовый, электрический погрузчик, ричтрак, штабелёр, электротележка;
напряжение бортсети и тяговой АКБ (12 / 24 / 48 / 72 / 80 В);
что сгорело: главный силовой предохранитель тяговой АКБ, ножевой ATO / ATC, MAXI / MIDI, цилиндрический 5×20 или 6×30, флажковый micro / mini, термопредохранитель, блок в сборе;
номинал тока (A), указанный на штатном предохранителе или в крышке блока;
заводской номер на корпусе блока или штатный номер запчасти, если сохранился;
фото блока предохранителей, держателя силового предохранителя и наконечников кабелей;
цепь, в которой стоит предохранитель: тяговая АКБ, контроллер тяги, фары, поворотники, ГУР, отопитель, приборная панель, плата BDI, плата зарядного устройства;
симптом: машина «молчит», не работает половина кабины, предохранитель сгорает повторно, подплавлен корпус блока, окислились ножи, греется главный предохранитель.

Что соберём в одну поставку на китайскую машину

главный силовой DC-предохранитель тяговой АКБ под Heli, Hangcha, EP, BYD, XCMG;
держатель силового предохранителя с медной шиной;
силовые медные наконечники под кабель тяговой АКБ;
блок предохранителей в сборе под штатное место CPCD30 / CPD25 / XCB-D30 / ECB25;
наборы ножевых ATO / ATC на 5–40 А;
наборы MAXI / MIDI на 30–80 А;
цилиндрические стеклянные и керамические 5×20 и 6×30;
флажковые micro и mini под компактные блоки Heli и Hangcha;
термопредохранители для электродвигателей и зарядных трансформаторов;
держатели, колодки, крышки блоков и крепёжный комплект.

Отзывы клиентов по китайским погрузчикам

Ниже — обобщённые мнения сервисов и складов, эксплуатирующих именно китайскую технику Heli, Hangcha, EP и BYD. Имена и компании приведены в формате, согласованном для публикации.

«Heli CPD25 — после короткого замыкания в фонаре заднего хода машина перестала подавать признаки жизни. Микскар по фото держателя сразу подсказал, что сгорел главный DC-предохранитель тяговой АКБ. Прислали правильный номинал вместе с медным наконечником, контроллер уцелел — это сэкономило нам стоимость новой платы».

Андрей Полищук главный механик, склад e-commerce, Подмосковье

«Hangcha CPCD30-XW — на нескольких машинах подплавились блоки предохранителей под рулевой, ножи позеленели от влаги. Микскар собрал нам поставку: десять блоков в сборе и наборы ATO и MAXI под наши номиналы. Парк восстановили за один выходной без авралов».

Сергей Шевцов заведующий гаражом, металлобаза, Челябинск

«BYD ECB25 — литий-ионный погрузчик начал ловить ошибки BDI и периодически „молчал“ при включении. Думали на контроллер, но Микскар попросил прислать фото держателя главного предохранителя. Оказалось — окислился наконечник и грелся под нагрузкой. Поменяли предохранитель и наконечник — машина снова отрабатывает полную смену».

Роман Терехов сервисный инженер, FMCG-склад, Краснодар

Частые вопросы по китайским погрузчикам

Можно ли поставить «универсальный» предохранитель на Heli или Hangcha?

Можно — если совпадает тип корпуса (ATO / ATC / MAXI / MIDI / цилиндрический), номинал тока, рабочее напряжение и отключающая способность. На главные DC-предохранители тяговой АКБ Heli CPD25, Hangcha CPD25-XD4, BYD ECB25 экономить нельзя: ставится только болтовой предохранитель того же класса, что в каталоге производителя.

Что менять на CPCD30 при «полном молчании» машины?

На дизельных Heli CPCD30, Hangcha CPCD30-XW, EP CPCD30T8 и аналогах в первую очередь проверяется главный предохранитель в держателе у АКБ. Если сгорел — меняется он сам, наконечник, держатель и проверяется силовой кабель на пробой. На электропогрузчиках добавляется силовой DC-предохранитель тяговой батареи.

Подойдут ли предохранители от Heli на Hangcha или EP?

В большинстве случаев да — китайские производители используют общие стандарты ATO / ATC / MAXI и одинаковые типоразмеры цилиндрических предохранителей. Но блоки в сборе и держатели DC-предохранителей у Heli, Hangcha и EP разные по посадке и разъёмам, поэтому блок целиком меняется только на «свой».

Нужны ли отдельные предохранители для литий-ионных BYD?

Да. На BYD ECB18 / ECB25 / ECB30 силовая цепь работает с собственной BMS-системой батареи и требует DC-предохранителя с правильным напряжением и отключающей способностью. Ставить «обычный» болтовой предохранитель от свинцово-кислотных машин — плохая идея, в случае КЗ он не разорвёт цепь корректно.

Почему на XCMG XCB-D30 предохранитель сгорает повторно?

В 9 из 10 случаев это не «слабый предохранитель», а реальное короткое замыкание или перегрузка в защищённой цепи: передавленный жгут, пробитый фонарь, заклинивший электродвигатель отопителя. Менять предохранитель нужно только после того, как найдена и устранена причина — иначе сгорит и новый, и в перспективе плата управления.

Можно ли заказать сразу комплект под весь парк китайских машин?

Да, и это самая частая просьба. Микскар собирает наборы под парк Heli, Hangcha, EP, BYD, XCMG и Lonking: главные силовые предохранители нужных номиналов, блоки ATO / MAXI под рулевую колонку, цилиндрические для плат, термопредохранители, держатели и наконечники. Парк не простаивает в ожидании отдельных позиций.

Подойдут ли эти предохранители на ричтраки и штабелёры китайских брендов?

Да. На ричтраках и штабелёрах EP, Hangcha XF / XC, Noblelift, Heli и BYD стоят те же типы предохранителей: силовой DC у тяговой АКБ, блок ножевых в кабине, цилиндрические на платах. Подбор идёт по номиналу, типу корпуса и заводскому номеру, а не по типу машины.

Подберём предохранители под китайскую машину

Пришлите марку и модель китайского погрузчика (Heli, Hangcha, EP, Lonking, Maximal, LiuGong, XCMG, JAC, BYD, Goodsense, HC, Noblelift), напряжение бортсети, фото блока и держателя главного предохранителя, а также номиналы сгоревших позиций — вернёмся с готовой поставкой: главный силовой, блок ATO / MAXI в сборе, цилиндрические для плат и держатели одной отгрузкой по России.

Отправить заявку Позвонить менеджеру
