Гидравлика · защита по давлению и контроль направления потока
Гидроклапаны и их детали для погрузчиков
Гидроклапан — это «полицейский» гидравлической системы погрузчика.
Он ограничивает максимальное давление, не даёт жидкости течь в
обратную сторону, делит поток между контурами, контролирует скорость
опускания каретки и защищает цилиндры наклона и бокового смещения
от ударных перегрузок. Микскар поставляет предохранительные,
перегрузочные, обратные, тормозные клапаны опускания, делители
потока и клапаны подпитки, а также отдельные картриджи, пружины,
шарики, золотники, конусы и ремкомплекты уплотнений для японских,
западных и китайских вилочных погрузчиков: Toyota, Komatsu,
Mitsubishi, TCM, Nissan, Linde, Jungheinrich, Still, Hyster, Yale,
Caterpillar, Clark, Heli, Hangcha, Lonking, Maximal, EP Equipment,
LiuGong, XCMG, JAC и BYD. Конкретные параметры (давление настройки,
диапазон регулировки, типоразмер и присоединительная резьба, диаметр
и ход клапана, рабочий поток) в общем описании не приводим — они
различаются между моделями и должны браться из каталога производителя.
Все типы клапановпредохранительный, перегрузочный, обратный, опускания, делитель
Клапан или ремкомплектпоставка узла в сборе либо отдельных пружин, шариков, уплотнений
Только проверенные данныедавление настройки и резьба — после сверки по каталогу
Зачем нужны гидроклапаны

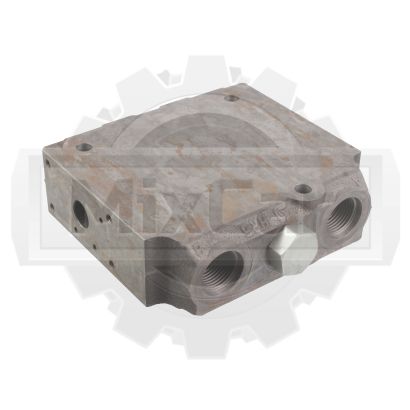

Распределитель направляет поток, насос его создаёт, цилиндры
исполняют движение — а гидроклапаны следят, чтобы это движение было
безопасным. Предохранительный клапан сбрасывает поток в бак при
превышении максимального рабочего давления, обратный клапан не
даёт каретке проседать в нейтрали, тормозной клапан опускания
контролирует скорость опускания мачты с грузом, перегрузочные
клапаны защищают цилиндры наклона и бокового смещения от ударных
пиков давления.
Если клапан потерял настройку или его конус с шариком получили
выработку, страдает сразу несколько подсистем: давление «гуляет»,
мачта опускается рывками, навеска работает с задержкой. Поэтому
гидроклапаны — это не «универсальная резьба», а строго подбираемый
элемент: давление настройки, типоразмер, диаметр седла, ход клапана
и присоединительная резьба должны точно соответствовать каталогу
производителя.

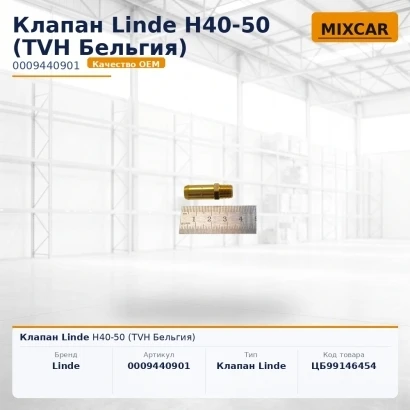

Виды гидроклапанов и их деталей
Ниже — основные группы клапанов и сопутствующих деталей, которые
встречаются на стандартной складской технике. Каждая группа имеет
свой заводской номер и подбирается отдельно.

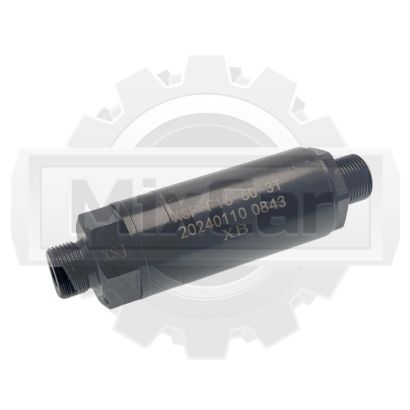

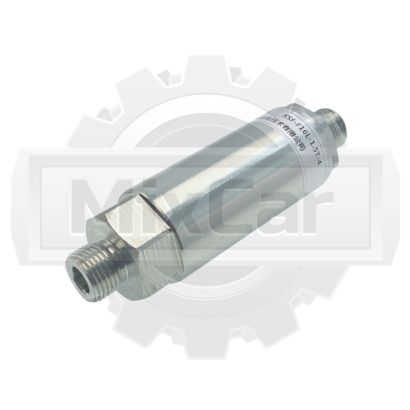

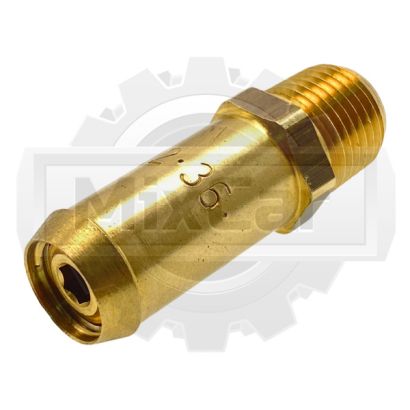

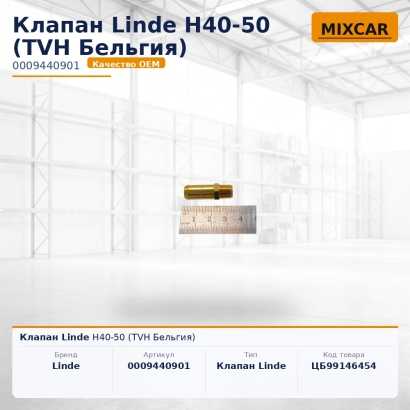

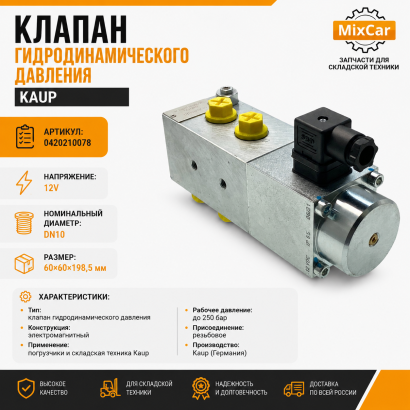

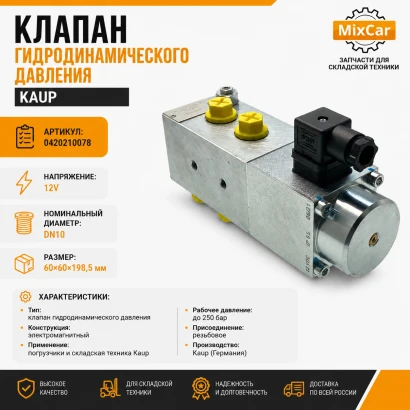

Предохранительный клапан
Главный клапан безопасности гидросистемы: сбрасывает поток в бак при превышении максимального рабочего давления. С фиксированной или регулируемой настройкой.

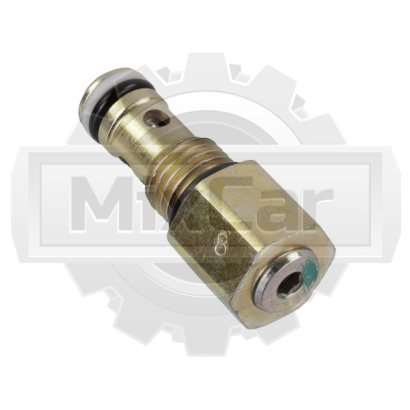

Перегрузочный клапан
Локальный клапан на рабочей линии конкретного цилиндра. Защищает наклон, боковое смещение и навеску от резких ударов и пиков давления.

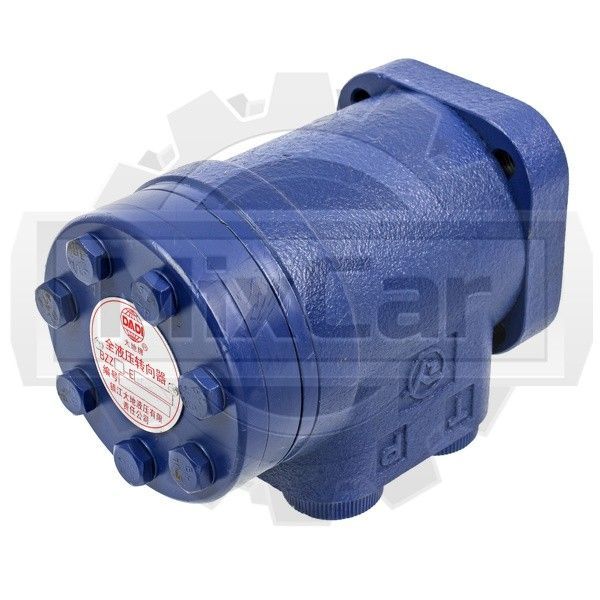

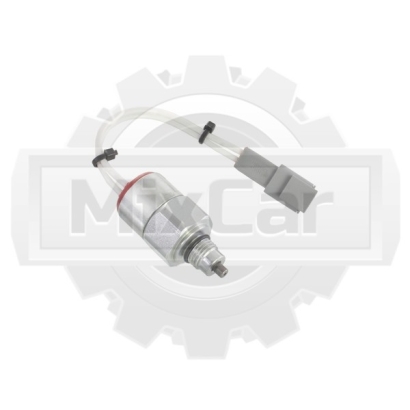

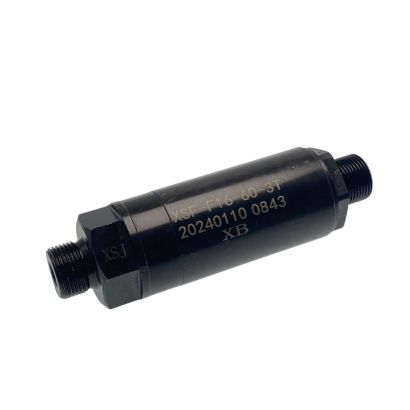

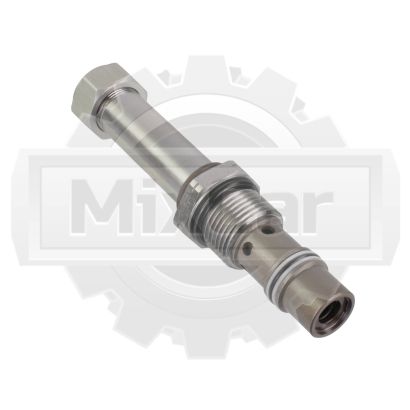

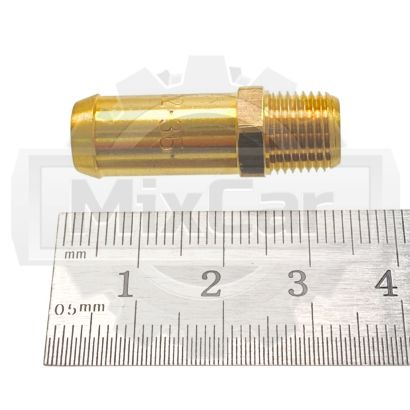

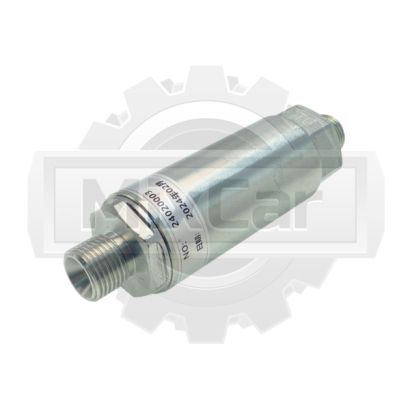

Обратный клапан
Пропускает поток только в одну сторону. Не даёт каретке проседать в нейтрали и удерживает давление в гидроаккумуляторе.

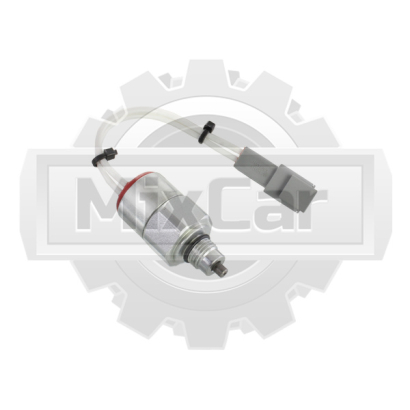

Тормозной клапан опускания
Установлен в нижней части цилиндра подъёма. Ограничивает скорость опускания каретки и удерживает груз при разрыве шланга подъёма.

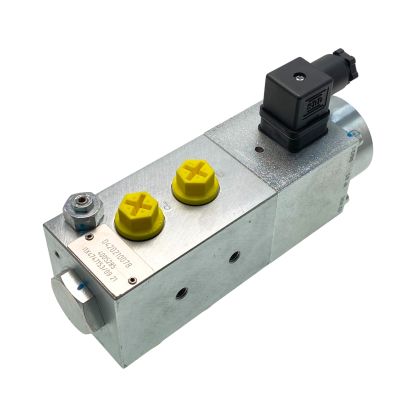

Делитель потока
Разделяет поток от насоса на две независимые линии — обычно на рабочую гидравлику и рулевой контур, обеспечивая приоритет руля.
Клапан подпитки
Обратный клапан для подпитки штоковой полости цилиндров и предотвращения кавитации при резких реверсах потока.

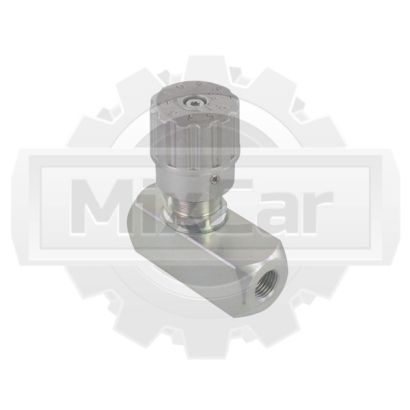

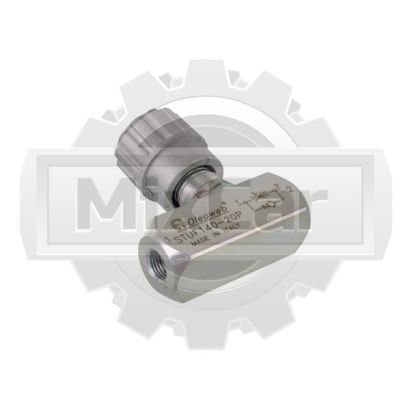

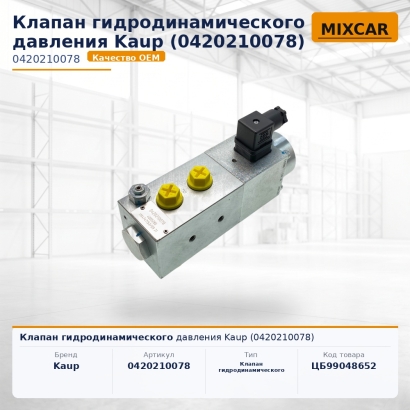

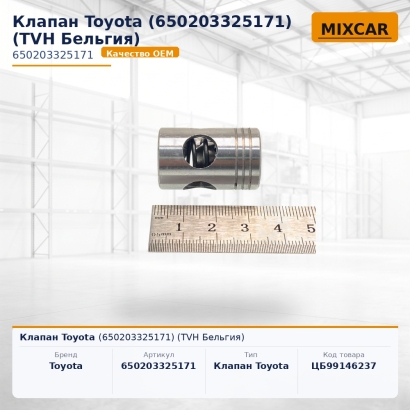

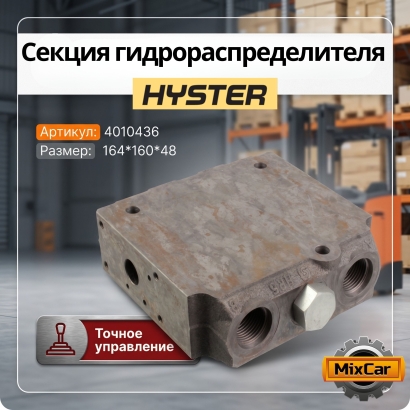

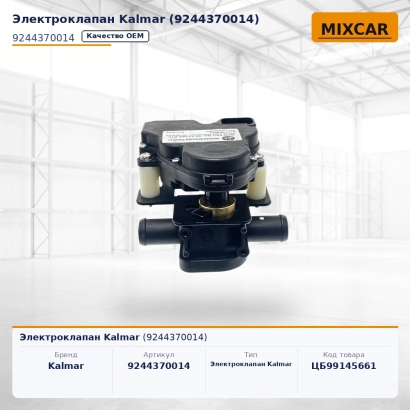

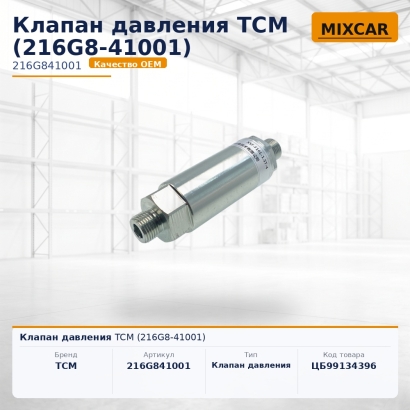

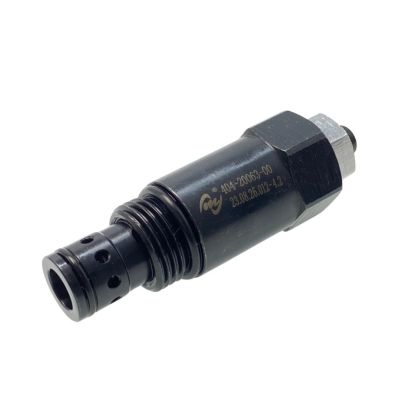

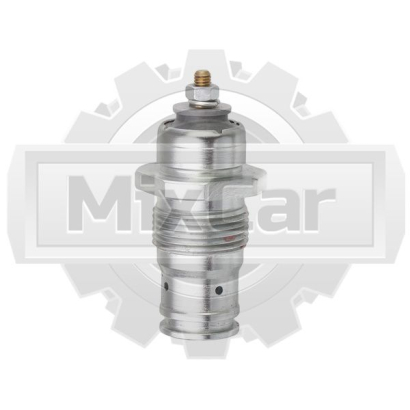

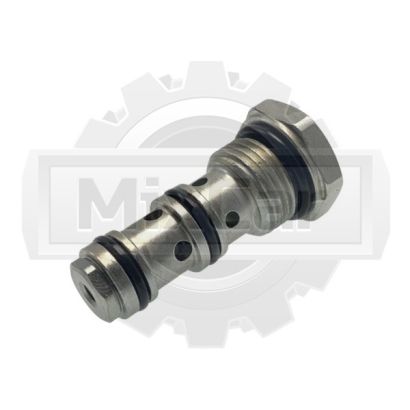

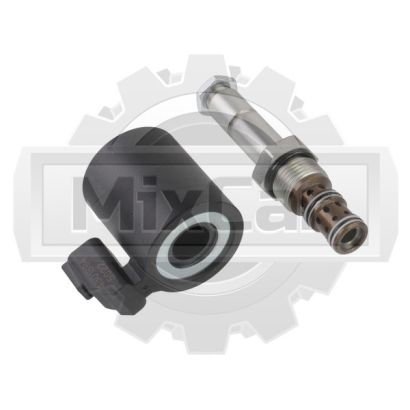

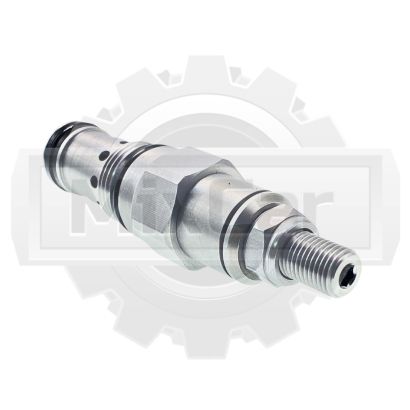

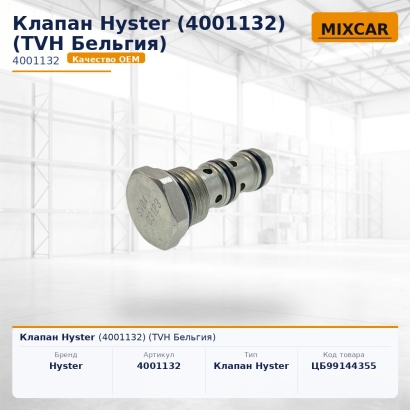

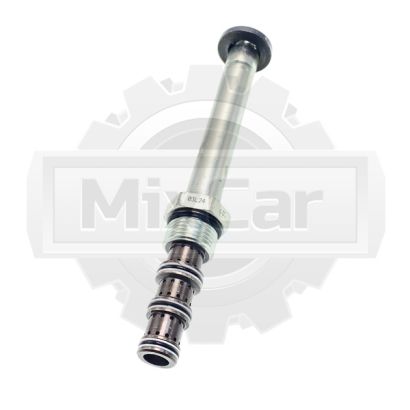

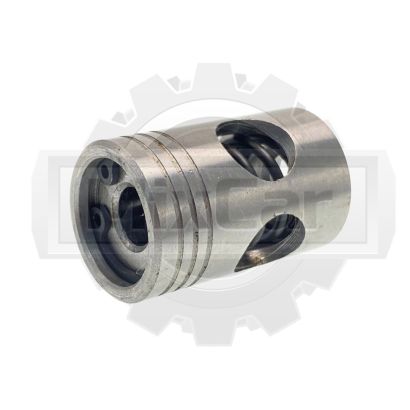

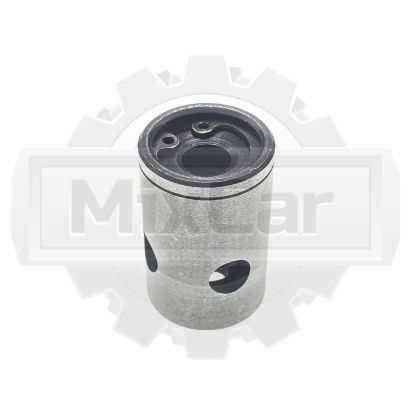

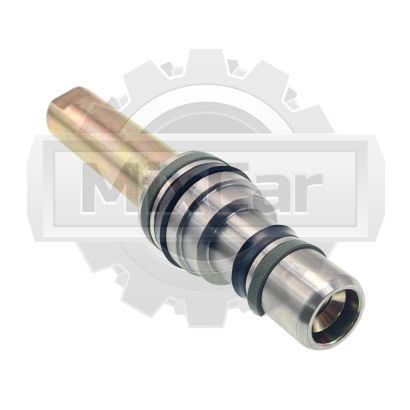

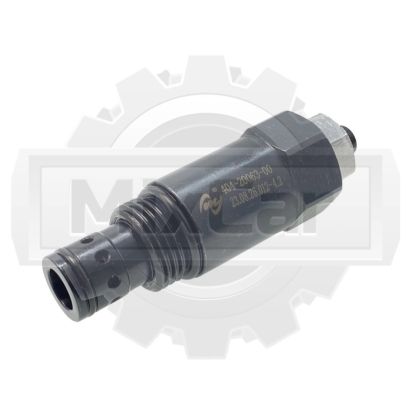

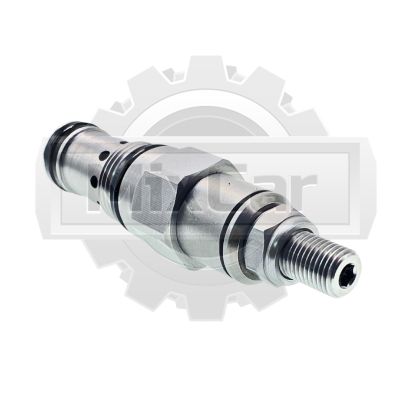

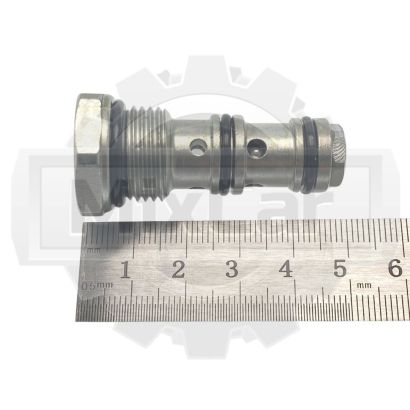

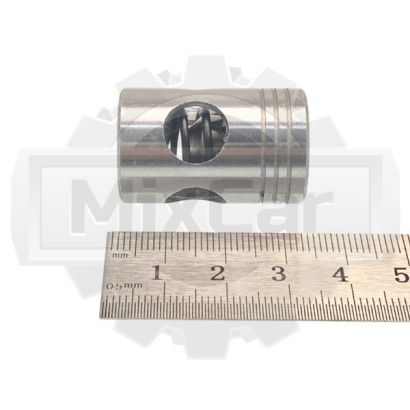

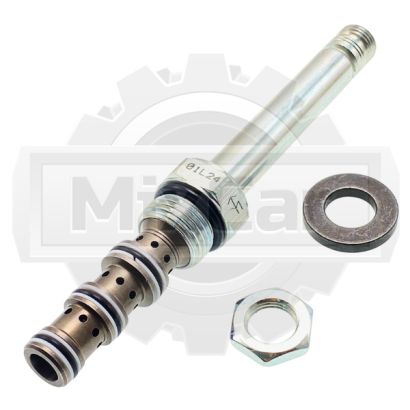

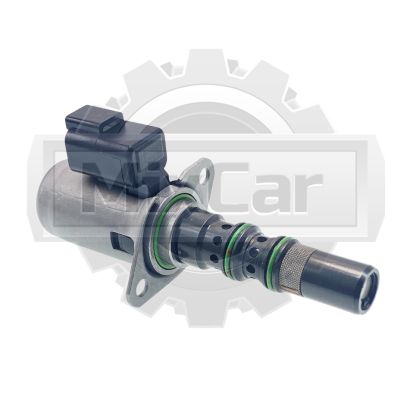

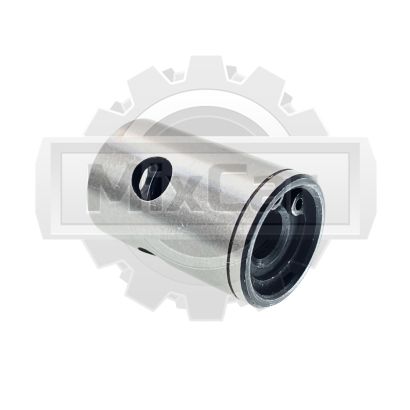

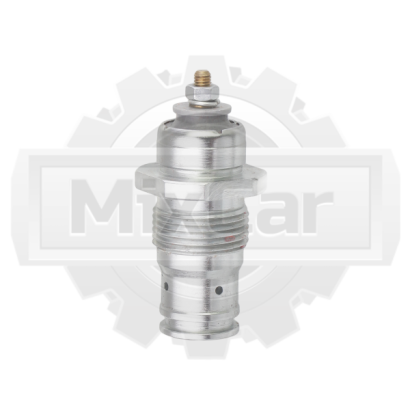

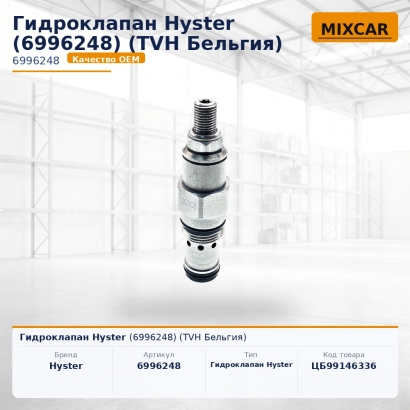

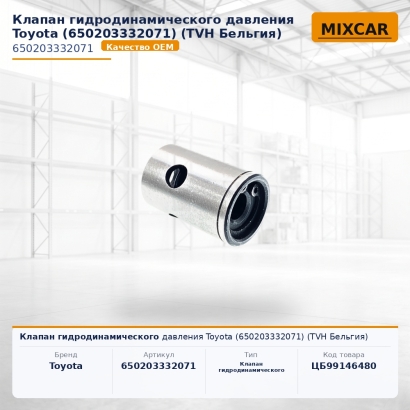

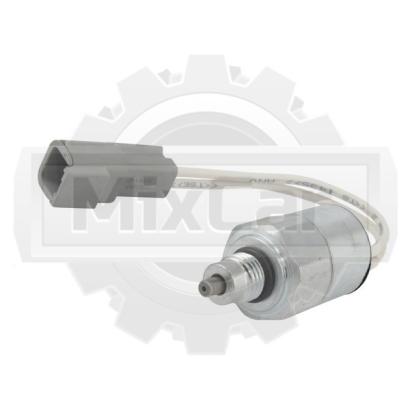

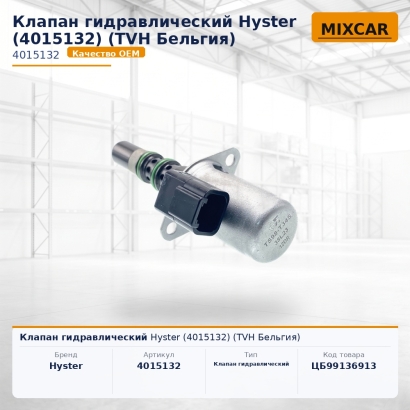

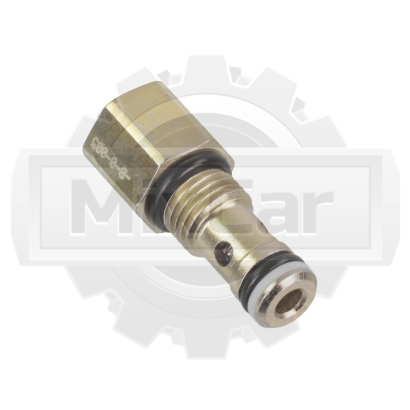

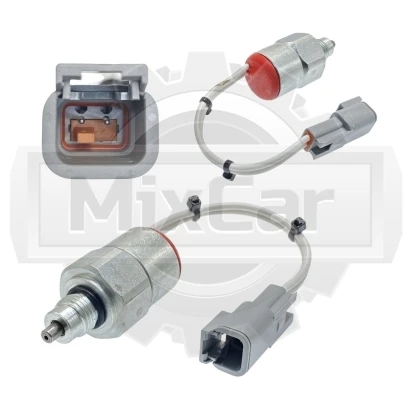

Картридж и седло
Сменный сердечник клапана в стандартном корпусе: конус, шарик или золотник в седле под определённый диаметр и давление настройки.

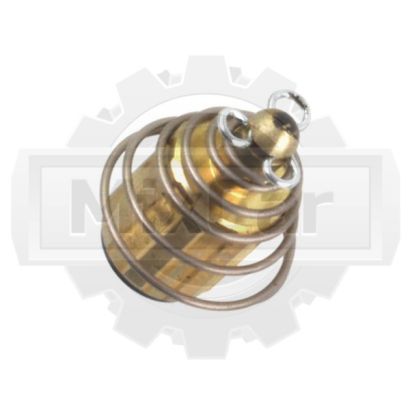

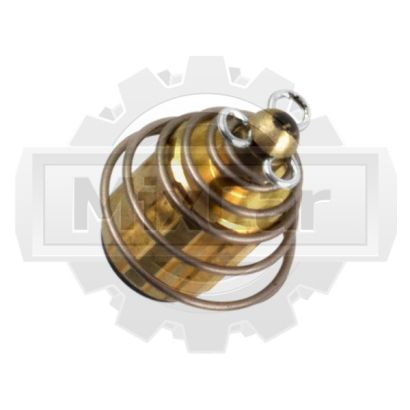

Пружина и регулировочный винт
Пружина задаёт давление настройки клапана, регулировочный винт со стопорной гайкой позволяет точно выставить значение по манометру.

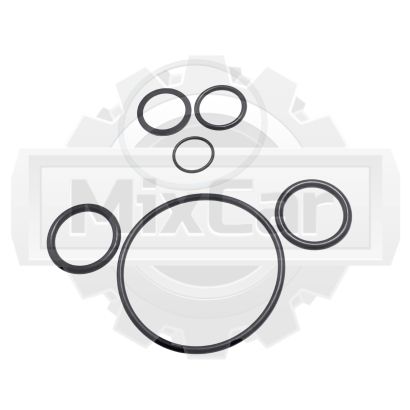

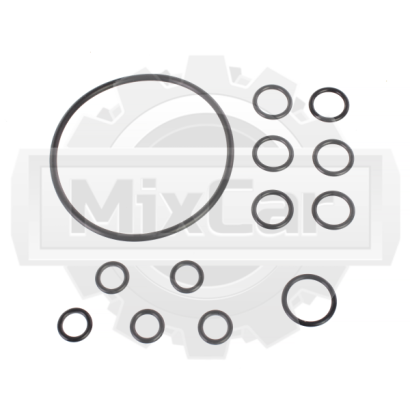

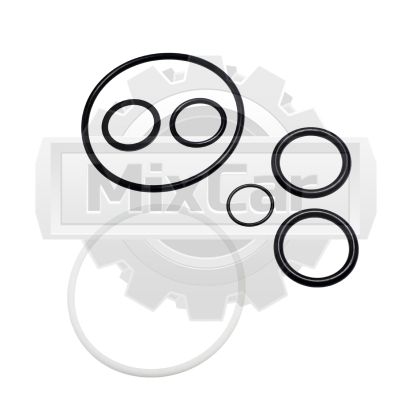

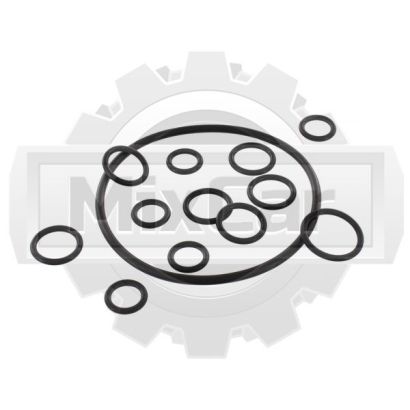

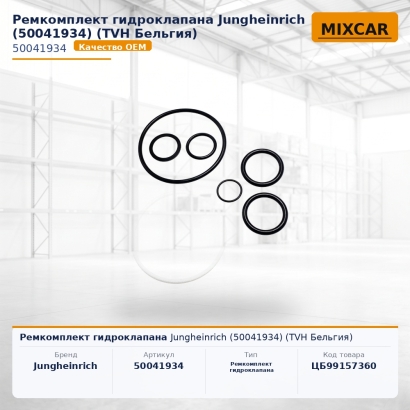

Ремкомплект уплотнений
Резинотехнические изделия на картридж клапана: кольца, опорные шайбы, медные прокладки под пробку, стопорные элементы.
Модели погрузчиков, для которых подбираем клапаны
Микскар работает по всем трём направлениям складской техники сразу.
Ниже — компактный перечень моделей, по которым гидроклапаны и
ремкомплекты заказывают чаще всего.
Heli, Hangcha, Lonking, Maximal, EP, LiuGong, XCMG, JAC, BYD.
Heli CPCD25
Heli CPCD30
Hangcha CPCD25-XW
Hangcha CPCD30-XW
Lonking LG30DT
Maximal FD30T-C2WC2
EP CPCD30T8
LiuGong CLG2030H
XCMG XCB-D30
JAC CPCD30
BYD CPCD25
КЛАПАН В СБОРЕ
Замена клапана целиком
Поставка нового клапана в сборе: корпус, картридж с конусом или
шариком, пружина, регулировочный винт со стопорной гайкой, медная
прокладка и уплотнения уже установлены и испытаны на давление.
Подходит, когда есть выработка седла, треснул корпус или сорвана
резьба под пробку.
узел приходит готовым к установке;
исключает «гуляющее» давление после ремонта;
обязателен при выработке седла или трещине корпуса;
идёт с медной прокладкой и уплотнениями;
требует только финальной настройки по манометру.
РЕМКОМПЛЕКТ И ПРУЖИНА
Восстановление по деталям
Поставка отдельных деталей: пружина с нужной жёсткостью, новый
шарик или конус, ремкомплект уплотнений, медная прокладка под
пробку. Подходит, когда корпус и седло клапана в норме, а давление
«село» из-за усталости пружины и износа уплотнений.
в несколько раз дешевле клапана в сборе;
требует разборки клапана и настройки по манометру;
не закрывает выработку седла и трещину корпуса;
оптимален при плановом межсезонном обслуживании;
подбирается строго по модели клапана.
Что используют для подбора клапана
Термины ниже встречаются в каталогах производителей погрузчиков и в
заявках на гидроклапаны. Конкретные параметры (давление настройки,
диапазон регулировки, типоразмер и присоединительная резьба, диаметр
и ход клапана, рабочий поток) публикуем только после сверки по
каталогу производителя.
предохранительный клапан Toyota 8FD25обратный клапан Komatsu FD30-17тормозной клапан Mitsubishi FD30Nделитель потока Linde H30Dперегрузочный клапан Jungheinrich DFG 320клапан подпитки Still RX60-30предохранительный клапан Hyster H3.0FTобратный клапан Yale GDP30VXкартридж клапана Caterpillar DP30Nпредохранительный клапан Heli CPCD30ремкомплект клапана Hangcha CPCD30-XWпружина клапана Maximal FD30T-C2WC2тормозной клапан опускания EP CPCD30T8обратный клапан BYD CPCD25
Признаки, что клапан пора менять или восстанавливать
Симптомы ниже характерны именно для гидроклапанов — а не для насоса,
распределителя или цилиндров. Они помогают сузить ремонт ещё до
разборки и заказать правильный комплект.
Давление не выходит на номинал
Манометр на напорной магистрали не доходит до рабочего давления — «село» предохранительный клапан или потеряла жёсткость пружина.
Каретка проседает в нейтрали
Рычаги в нейтрали, а каретка с грузом «уходит» вниз — изношен обратный клапан секции подъёма или тормозной клапан опускания.
Опускание рывками и ускорение
При опускании каретка идёт неравномерно или разгоняется к концу хода — потерял настройку тормозной клапан опускания цилиндра подъёма.
Удары при наклоне мачты
В конце хода наклона слышен металлический удар — перегрузочный клапан секции наклона не сбрасывает пиковое давление.
Тяжёлый руль при работе гидравлики
Когда оператор работает рычагами и одновременно поворачивает руль, тот «тяжелеет» — нарушена работа делителя потока с приоритетом руля.
Шум и удары в гидросистеме
В магистрали слышны хлопки и стуки при резком сбросе рычага — кавитация из-за неисправного клапана подпитки или зависания шарика обратного клапана.
Клапан — это не «болтик», а узел безопасности
Изношенный или «универсально подобранный» гидроклапан опасен
сразу с нескольких сторон: предохранительный клапан с заниженной
настройкой не защищает насос и шланги от пиков давления, обратный
клапан с просевшим шариком приводит к самопроизвольному опусканию
каретки, тормозной клапан опускания без правильной пружины
перестаёт удерживать груз при разрыве шланга. Поэтому Микскар
сразу предлагает два сценария: клапан в сборе под замену за одну
смену либо восстановление по деталям — новая пружина, шарик или
конус, ремкомплект уплотнений, медная прокладка под пробку — с
обязательной настройкой давления на манометре. Решение
принимается по состоянию корпуса и седла: если выработки и трещин
нет — восстанавливаем; если есть задиры седла, овал по конусу или
сорвана резьба под пробку — меняем клапан целиком. Подбор
выполняется под конкретный VIN машины: Toyota, Komatsu, Mitsubishi,
TCM, Nissan, Linde, Jungheinrich, Still, Hyster, Yale, Caterpillar,
Clark, Heli, Hangcha, Lonking, Maximal, EP Equipment, LiuGong,
XCMG, JAC и BYD.
Что нужно для заявки
марка и модель погрузчика (Toyota 8FD25, Komatsu FD30-17, Linde H30D, Jungheinrich DFG 320, Still RX60-30, Hyster H3.0FT, Yale GDP30VX, Caterpillar DP30N, Clark C30, Heli CPCD30, Hangcha CPCD30-XW, Lonking LG30DT, Maximal FD30T-C2WC2, EP CPCD30T8, LiuGong CLG2030H, XCMG XCB-D30, JAC CPCD30, BYD CPCD25);
где стоит клапан: в распределителе, на цилиндре подъёма, на цилиндре наклона, в рулевом контуре;
что заказываете: клапан в сборе, картридж, пружина, шарик или конус, ремкомплект уплотнений, медная прокладка;
заводской номер клапана, если есть на корпусе или пробке;
фото клапана в сборе и места его установки, замер резьбы пробки;
симптом: давление не выходит на номинал, проседание каретки, рывки опускания, удары при наклоне, тяжёлый руль, кавитация и хлопки.
Что можем собрать в одну поставку
предохранительный клапан гидросистемы с настройкой по каталогу;
перегрузочные клапаны на секции наклона и навески;
обратные клапаны секции подъёма;
тормозной клапан опускания цилиндра подъёма;
делитель потока с приоритетом руля;
клапан подпитки от кавитации;
сменные картриджи и седла под штатные корпуса;
пружины разной жёсткости, шарики и конусы;
регулировочные винты со стопорными гайками;
ремкомплекты уплотнений и медные прокладки под пробки.
Отзывы клиентов
Ниже — обобщённые мнения сервисов и складов, заказывавших у Микскар
гидроклапаны, картриджи и ремкомплекты. Имена и компании приведены в
формате, согласованном для публикации.
«Toyota 8FD25 — манометр упорно не выходил на номинал, подъём
гружёной паллеты замедлился. Микскар сразу предположил
предохранительный клапан и оказался прав: пружина просела.
Прислали клапан в сборе под настройку по каталогу, давление встало
ровно, подъём вернулся к норме».
СВ
Семён Войтенкоглавный механик, оптовая база кондитерки, Белгород
«Linde H30D — при опускании каретка разгонялась к нижней точке,
оператор справлялся, но было неприятно. Микскар уточнил, что у
нас тормозной клапан опускания встроен в нижнюю часть цилиндра, и
подобрал картридж с правильной пружиной. Опускание стало
равномерным, груз держится надёжно».
ГИ
Галина Игнатьеваруководитель сервиса, склад косметики, Псков
«Mitsubishi FD30N — каретка с грузом проседала в нейтрали,
цилиндр и распределитель уже перебирали. Микскар попросил
проверить обратный клапан в секции подъёма — оказалось, шарик
разбит. Прислали ремкомплект с новым шариком и пружиной,
переборка заняла полдня, проседание ушло окончательно».
ИЧ
Игорь Черненкозаведующий гаражом, рыбозавод, Архангельск
«Hyster H3.0FT — в конце хода наклона мачты слышен был жёсткий
удар. Микскар порекомендовал поменять перегрузочный клапан секции
наклона и подобрал его строго по давлению настройки из каталога.
Удары ушли, оператор перестал жаловаться на отдачу в кабине».
МР
Максим Рябцевглавный инженер, склад кровельных материалов, Орёл
«Heli CPCD30 — при одновременной работе подъёмом и рулём руль
„тяжелел“ и опаздывал. Микскар уточнил конфигурацию и подобрал
делитель потока с приоритетом руля — оригинальный картридж
„устал“. После замены руль работает чётко, оператор больше не
задерживается на манёврах».
«Парк смешанный: Jungheinrich DFG 320, Still RX60-30, Hangcha
CPCD30-XW и BYD CPCD25. Раз в год проводим стендовую проверку
предохранительных клапанов. Микскар собирает на все машины
ремкомплекты с пружинами и медными прокладками одной отгрузкой —
снабжению удобно, простоев нет».
ВЯ
Валерия Янковскаяруководитель снабжения, фулфилмент-оператор, Тверь
Для каких марок работаем
Микскар подбирает гидроклапаны и их детали для японской, западной и
китайской складской техники: предохранительные, перегрузочные,
обратные, тормозные клапаны опускания, делители потока, клапаны
подпитки, картриджи, пружины, шарики, конусы и ремкомплекты
уплотнений. Подбор возможен и без заводского номера клапана — по
марке, модели и серийному номеру погрузчика, типу клапана и месту
установки, фото клапана и замерам резьбы пробки.
Эта страница помогает найти: предохранительный клапан гидросистемы,
перегрузочные клапаны на цилиндры наклона и бокового смещения,
обратные клапаны секции подъёма, тормозной клапан опускания
цилиндра подъёма, делитель потока с приоритетом руля, клапан
подпитки от кавитации, сменные картриджи и седла, пружины разной
жёсткости, шарики и конусы, регулировочные винты со стопорными
гайками, медные прокладки и ремкомплекты уплотнений для Toyota 7FD /
8FD / 8FG / 8FGCU, Komatsu FD / FG, TCM FD / FG, Mitsubishi FD-N /
FG-N, Nissan FD01 / PF02 / PJ02, Linde H, Jungheinrich DFG / TFG /
EFG, Still R / RX, Hyster H Fortens / S Fortens, Yale GDP / GLP,
Caterpillar DP-N / GP-N, Clark C / CGP, Heli CPCD / CPQD, Hangcha
CPCD-XW / CPYD-XW, Lonking LG-DT, Maximal FD-T, EP CPCD-T8, LiuGong
CLG, XCMG XCB-D, JAC CPCD и BYD CPCD. Конкретные параметры
подбираются по каталогу производителя.
Частые вопросы
Чем предохранительный клапан отличается от перегрузочного?
Предохранительный клапан — главный «страховщик» всей гидросистемы: он стоит на напорной магистрали и сбрасывает поток в бак при превышении максимального рабочего давления. Перегрузочный клапан — локальный: он установлен на рабочей линии конкретного цилиндра (наклона, бокового смещения, навески) и защищает именно этот контур от ударных пиков давления, когда оператор резко двигает рычагом или цилиндр упирается в механический ограничитель.
Что лучше: клапан в сборе или ремкомплект?
Зависит от состояния корпуса и седла клапана. Если седло без выработки, конус и шарик без задиров, резьба под пробку цела — достаточно ремкомплекта уплотнений, новой пружины и медной прокладки с настройкой давления по манометру, это в несколько раз дешевле. Если есть выработка седла, овал по конусу или сорвана резьба — нужен клапан в сборе, иначе новые уплотнения и пружина быстро уйдут.
Почему каретка проседает, если цилиндр и распределитель уже перебраны?
Самопроизвольное опускание каретки бывает не только из-за цилиндра и распределителя. Если уплотнения поршня и золотник секции подъёма в норме, чаще всего виноват обратный клапан секции подъёма или тормозной клапан опускания цилиндра: разбитый шарик или просевшая пружина пропускают поток в обратную сторону. Решение — восстановление по деталям или замена клапана в сборе с настройкой давления.
Можно ли «прикрутить» клапан с другого погрузчика?
Без сверки по каталогу — нельзя. У внешне похожих клапанов часто отличаются давление настройки, диапазон регулировки, диаметр и ход клапана, типоразмер седла, рабочий поток и присоединительная резьба. Установка «похожего» клапана с другим давлением настройки опасна: предохранительный клапан с заниженной настройкой не защитит насос, а с завышенной — пропустит пик давления к шлангам и цилиндрам.
Можно ли подобрать клапан без его заводского номера?
Да. По марке и модели погрузчика, серийному номеру, типу клапана (предохранительный, перегрузочный, обратный, тормозной опускания, делитель потока, клапан подпитки), месту установки (распределитель, цилиндр подъёма, цилиндр наклона, рулевой контур), фото клапана и замерам резьбы пробки. Менеджер сверится с каталогом производителя и предложит точную позицию.
Работаете ли с юридическими лицами?
Да. Микскар работает с организациями, складами, сервисными компаниями и производственными предприятиями, предоставляет закрывающие документы и отправляет заказы по России.
Нужен гидроклапан на ваш погрузчик?
Отправьте марку, модель и серийный номер погрузчика (Toyota 8FD25,
Komatsu FD30-17, Linde H30D, Jungheinrich DFG 320, Still RX60-30,
Hyster H3.0FT, Yale GDP30VX, Caterpillar DP30N, Clark C30, Heli
CPCD30, Hangcha CPCD30-XW, Lonking LG30DT, Maximal FD30T-C2WC2, EP
CPCD30T8, LiuGong CLG2030H, XCMG XCB-D30, JAC CPCD30, BYD CPCD25),
тип клапана и место установки. Микскар подберёт предохранительный,
перегрузочный, обратный, тормозной клапан опускания, делитель
потока или клапан подпитки — в сборе или комплектом из пружины,
шарика и уплотнений, со сверкой по каталогу производителя и
настройкой давления на манометре.
